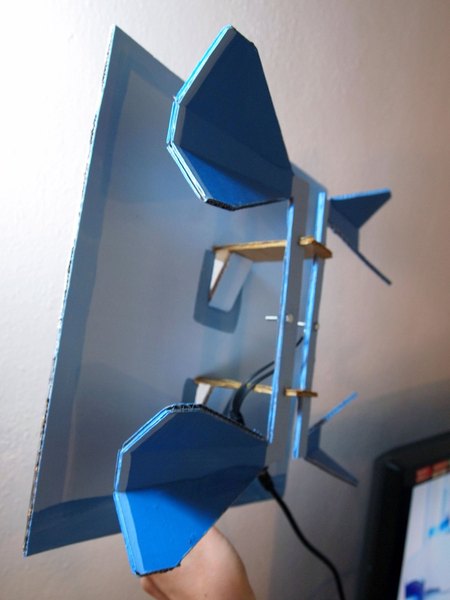

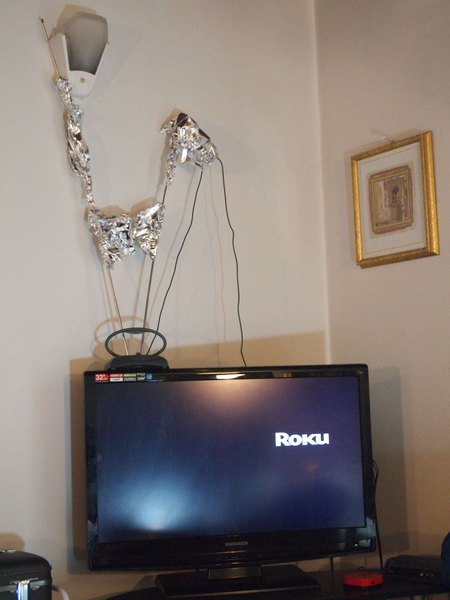

آنتن تلویزیون خانگی قدرتمند با کارتن و فویل

+4

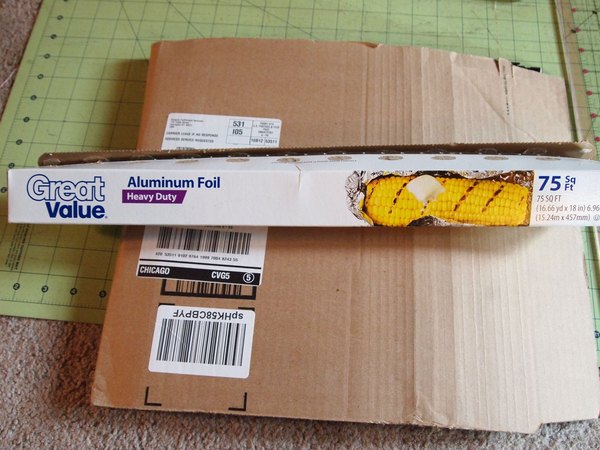

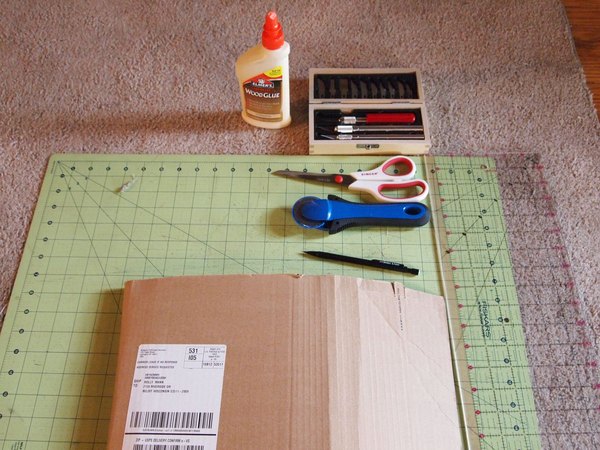

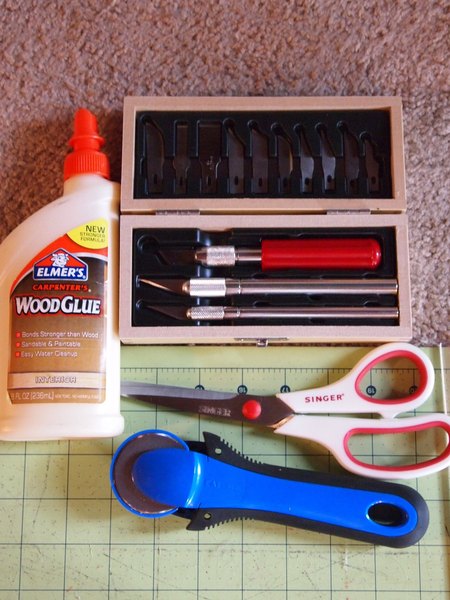

وسایل مورد نیاز:

• چند تکه مقوا یا کارتن ضخیم
• ابزار برش مقوا مثل قیچی و کاتر
• فویل آلومینیومی
• چسب (چسب چوب یا چسب حرارتی برای این کار عالی است)
• دریل
• دو عدد پیچ به همراه مهره و واشر

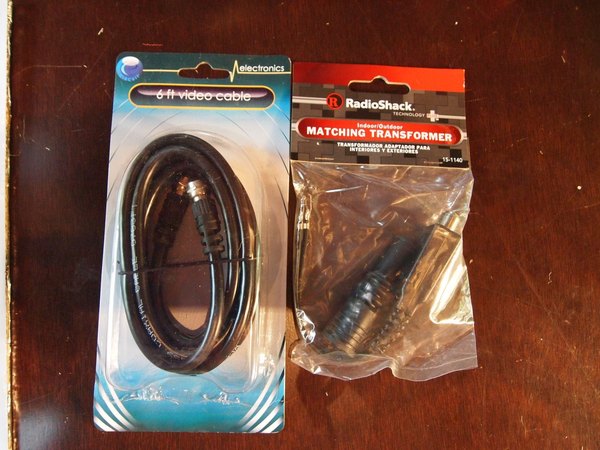

• ترانسفورماتور تطبیق امپدانس 75 به 300 اهم (بالون آنتن)
• کابل کواکسیال یا سیم آنتن به طول مناسب
• رنگ، ماژیک یا کاغذ رنگی برای تزئین بخش جلویی (اختیاری)

برای شروع کار، اول از همه باید تمام این وسایل را روی میز کارت آماده کنی. بهتر است قبل از هر کاری، شکل کلی قطعات را روی یک کاغذ بکشی یا اگر الگوی آماده‌ای پیدا کردی، آن را پرینت بگیری تا موقع برش زدن، کارها دقیق و تمیز دربیاید.

استفاده از الگو باعث می‌شود زاویه‌ها و ابعاد به بهترین شکل ممکن پیاده شوند و قدرت گیرندگی آنتن در بالاترین سطح خودش قرار بگیرد. داشتن ابعاد دقیق برای دریافت فرکانس‌های تلویزیونی خیلی مهم است. حالا که ابزارها و الگوها آماده شدند، بریم سراغ ساخت و مونتاژ قطعات روی هم.

+1

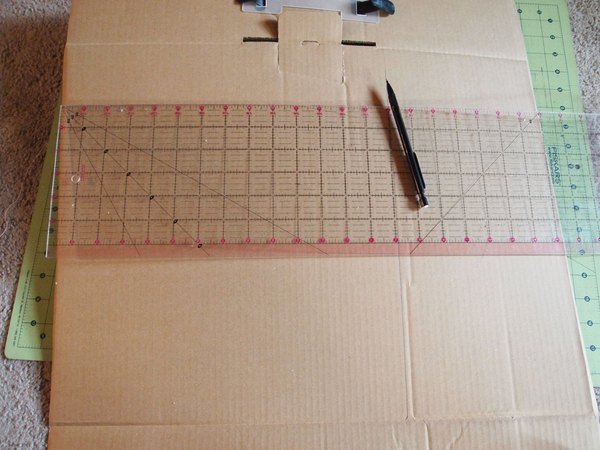

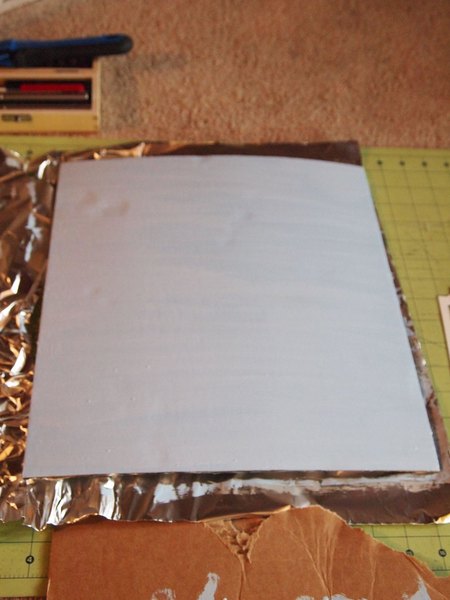

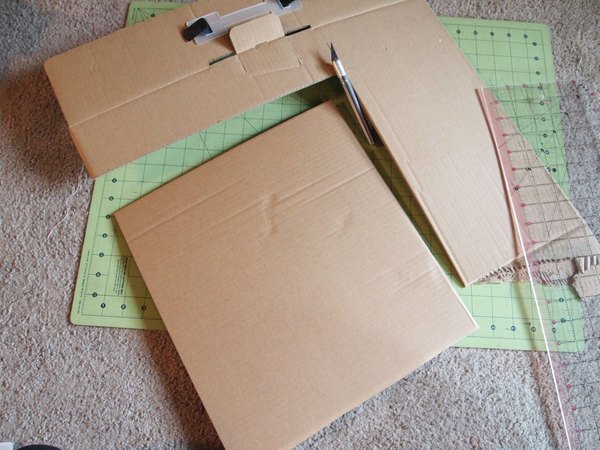

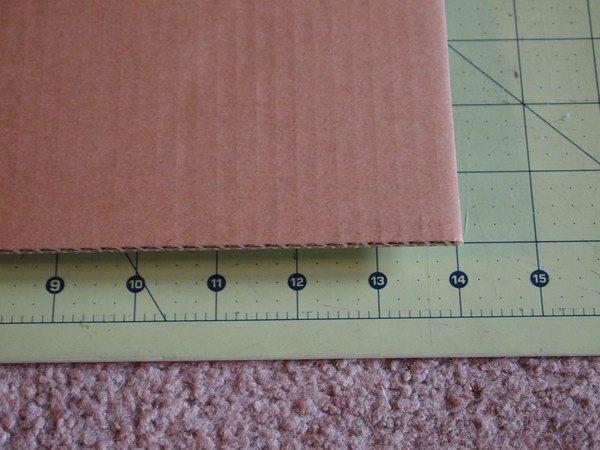

اول از همه باید یک تکه کارتن ضخیم را به ابعاد حدود 33 در 35 سانتی‌متر برش بزنی. این کارتن در واقع قرار است پایه و صفحه اصلی بازتاب‌دهنده آنتن ما باشد و بقیه قطعات روی آن سوار شوند. بعد از برش زدن، سطح پشتی این کارتن را با یک لایه چسب بپوشان و یک ورق فویل آلومینیومی را با دقت روی آن بچسبان.

حواست باشد که فویل کاملا صاف شود و روی کارتن چروک نخورد. با دستت آرام روی فویل بکش تا حباب‌های زیرش خارج شود. بعد از این کار، می‌توانی طرف دیگر کارتن را به دلخواه خودت رنگ کنی یا با کاغذهای رنگی بپوشانی تا ظاهر آنتن جذاب‌تر شود.

حالا این قطعه را یک گوشه بگذار تا چسب آن کاملا خشک شود. در همین حین می‌توانی الگوهای مربوط به بخش‌های بعدی را آماده کنی.

+2

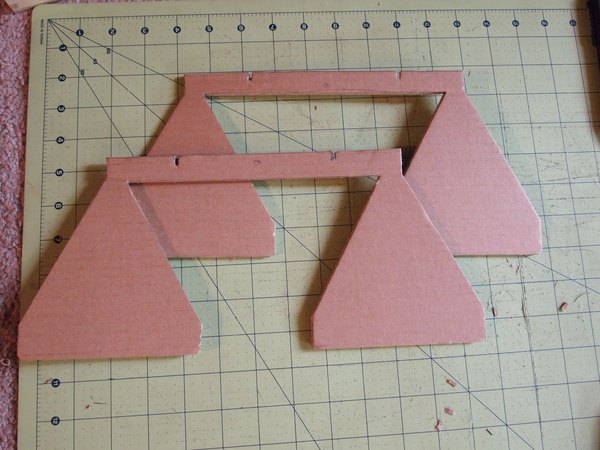

حالا نوبت به قطعات اصلی دریافت‌کننده سیگنال می‌رسد. باید روی کارتن، دو نوار بلند که هر کدام دو باله در اطرافشان دارند را رسم کنی. برای اینکه الگو موقع خط کشیدن تکان نخورد، می‌توانی با چند تکه چسب نواری آن را روی مقوا ثابت کنی.

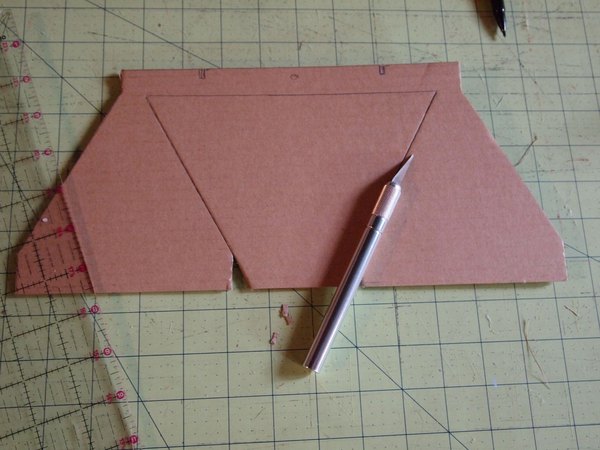

با استفاده از یک کاتر تیز، این الگوها را خیلی باحوصله از روی کارتن دربیاور. علاوه بر این دو نوار اصلی، به دو پایه نگهدارنده هم برای اتصال این قطعات به صفحه اصلی نیاز داری که باید آن‌ها را هم برش بزنی.

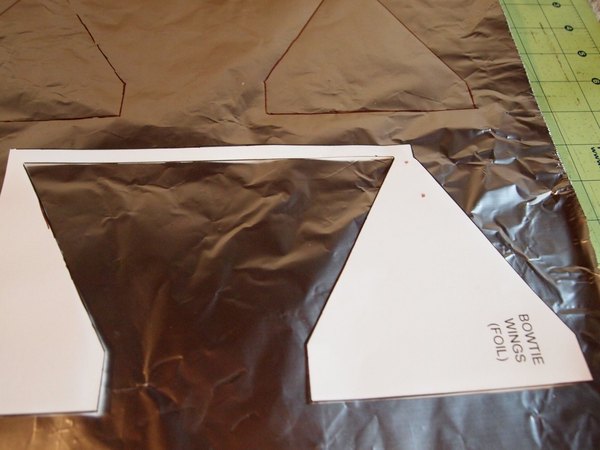

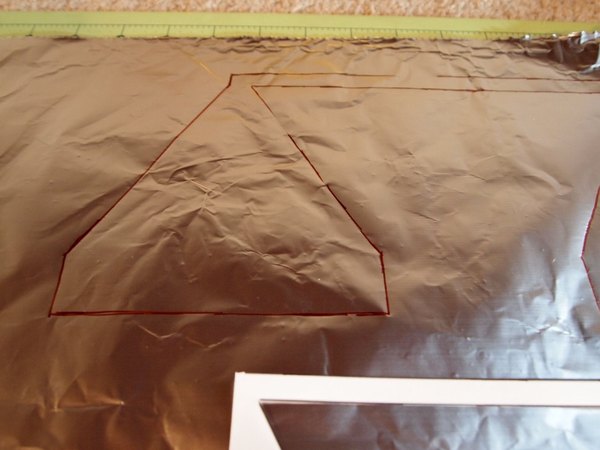

بعد از اینکه قطعات مقوایی آماده شدند، دقیقا همین الگوهای بال‌دار را باید روی فویل آلومینیومی هم برش بزنی. برای بریدن فویل حتما از قیچی استفاده کن، چون کاتر ممکن است باعث کشیده شدن و پاره شدن فویل شود. خیلی مراقب باش که فویل در این مرحله اصلا پاره نشود.

در نهایت باید دو قطعه بال‌دار مقوایی، دو فویل آلومینیومی کاملا مشابه همان باله‌ها و دو پایه نگهدارنده مقوایی روی میزت داشته باشی.

+1

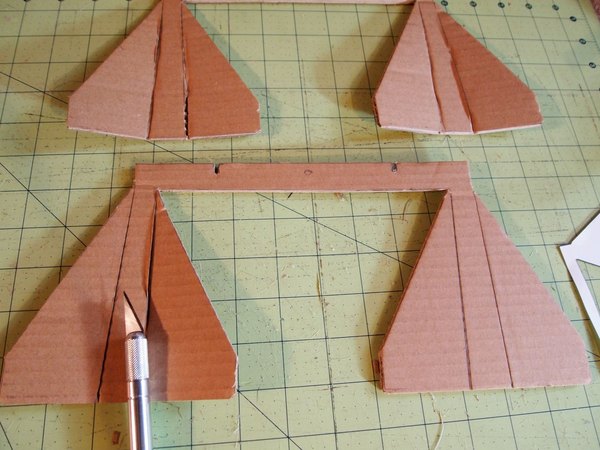

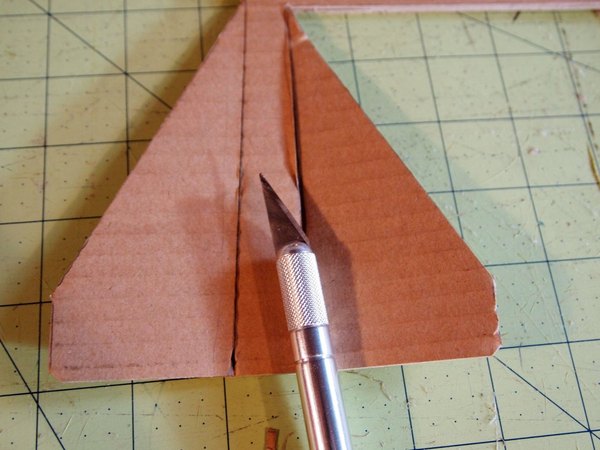

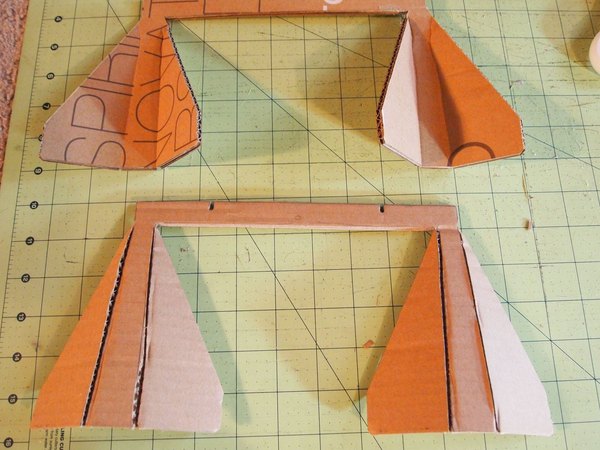

برای اینکه آنتن بتواند سیگنال‌ها را درست شکار کند، باله‌هایی که روی قطعات اصلی برش زدی باید زاویه مناسبی داشته باشند. محل اتصال باله‌ها به نوار مرکزی را با مداد علامت بزن و با کاتر یک خط خیلی سطحی روی مقوا بینداز تا راحت‌تر تا شود. حواست باشد کاتر را زیاد فشار ندهی که مقوا کامل بریده شود.

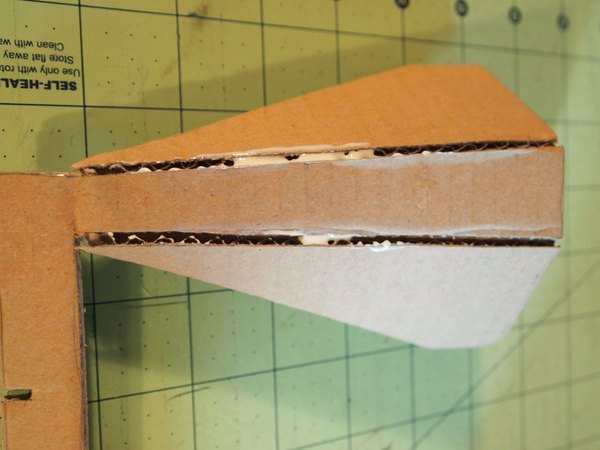

وقتی این خط‌های سطحی را روی هر چهار باله ایجاد کردی، مقوا را برگردان و باله‌ها را به سمت داخل تا کن. این زاویه باید حدود 90 درجه نسبت به سطح اصلی نوار باشد.

چون مقوا تمایل دارد به حالت اولش برگردد و باز شود، روی خط تا را کمی چسب بزن و چند لحظه با دست در زاویه 90 درجه نگه دار تا همان‌جا محکم و ثابت شود. چسب حرارتی برای این مرحله بهترین انتخاب است چون خیلی سریع خشک می‌شود و کار را محکم نگه می‌دارد.

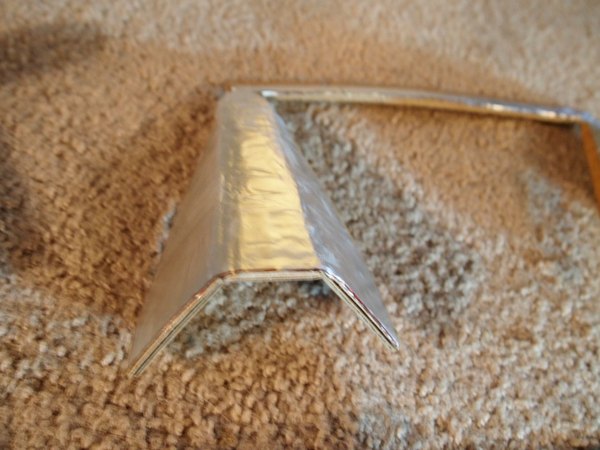

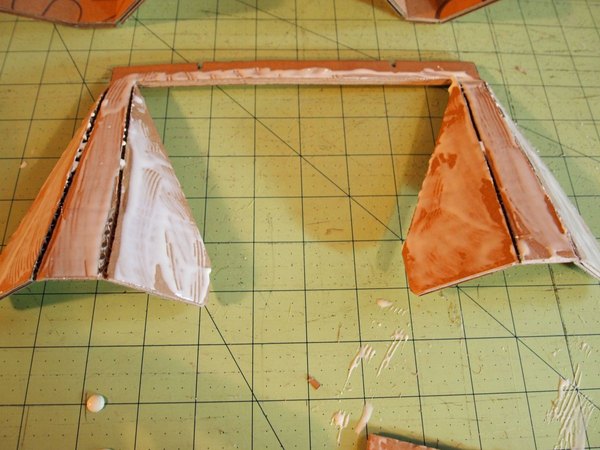

حالا باید فویل‌هایی که شبیه قطعات بال‌دار برش زده بودی را روی مقواهای فرم‌گرفته بچسبانی. روی سطح مقوا یک لایه نازک چسب بزن و فویل را با دقت روی آن قرار بده. ممکن است فویل تمام قسمت میانی نوار مقوایی را نپوشاند که اصلا جای نگرانی نیست؛ فقط دقت کن که لبه‌های فویل دقیقا با لبه‌های باله‌ها هم‌تراز باشد.

سعی کن فویل کاملا روی سطح مقوا بخوابد و هیچ حبابی زیر آن نماند. استفاده از چسب زیاد باعث چروک شدن فویل می‌شود، پس فقط یک لایه نازک کافیست. بعد از چسباندن، این قطعات را هم در گوشه‌ای بگذار تا خشک شوند.

+1

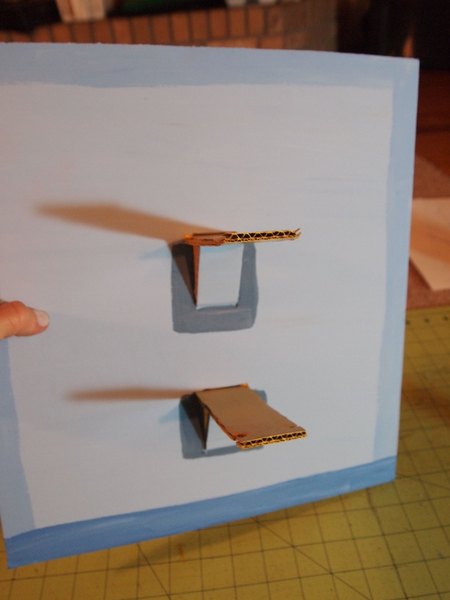

در این مرحله اول پایه‌های نگهدارنده را رنگ بزن تا ظاهر کار یکدست شود. حالا صفحه اصلی آنتن را که قبلا آماده کرده بودی بیاور و مطمئن شو که کاملا خشک شده است. صفحه را طوری روبه‌روی خودت قرار بده که طول بزرگ‌تر آن به صورت عمودی قرار بگیرد.

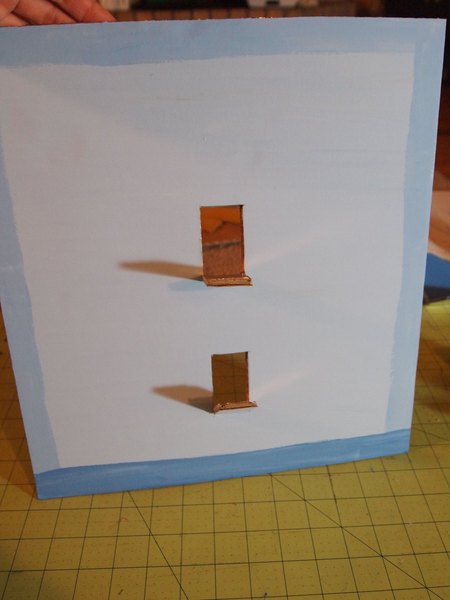

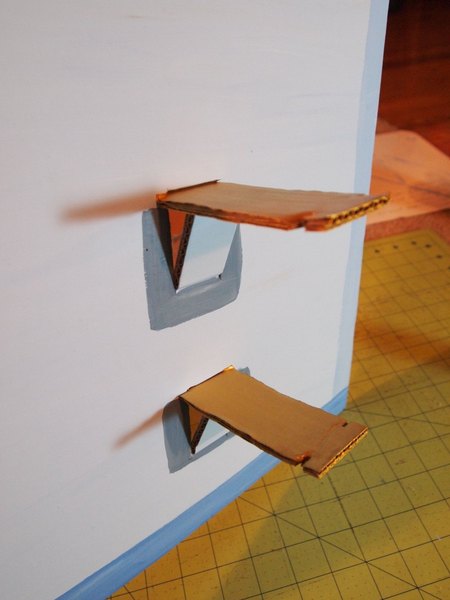

با توجه به الگو، جای قرارگیری پایه‌ها را روی صفحه اصلی مشخص کن. با کاتر دو شکاف مستطیلی روی صفحه دربیار تا پایه‌ها داخلشان چفت شوند. می‌توانی در همین زمان قطعات بال‌دار را هم رنگ بزنی. اجازه بده رنگ قطعات کمی خشک شود. بعد پایه‌ها را با دقت وارد شکاف‌های روی صفحه اصلی کن.

برای وارد کردن پایه‌ها بهتر است آن‌ها را کمی کج کنی تا راحت‌تر داخل شکاف بروند و بعد صافشان کنی. پایه‌ها باید طوری قرار بگیرند که بخش زیادی از آن‌ها از جلوی صفحه اصلی بیرون زده باشد تا بتوانند قطعات بال‌دار را روی خود نگه دارند.

اگر دیدی پایه‌ها خیلی سفت جا می‌روند، شکاف‌ها را یک کوچولو گشادتر کن. برای اینکه پایه‌ها کاملا سر جای خودشان محکم شوند و تکان نخورند، دورتادور محل اتصالشان به صفحه اصلی را چسب بزن تا هیچ لقی نداشته باشند. وقتی چسب پایه‌ها کاملا خشک و سفت شد، بدنه اصلی آماده است و می‌توانی قطعات گیرنده را روی آن نصب کنی.

+12

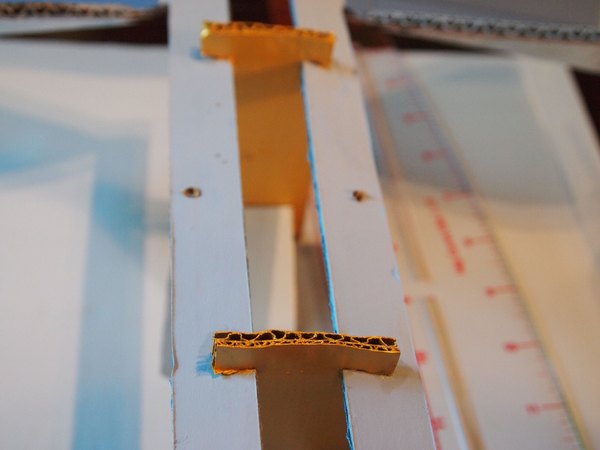

وقت آن رسیده که قطعات بال‌دار را روی پایه‌هایی که در مرحله قبل نصب کردی سوار کنی. محل اتصالشان را خوب چسب بزن تا کاملا محکم شوند. اگر لازم بود شیارهای روی قطعات را کمی بازتر کن تا راحت‌تر روی پایه‌ها چفت شوند. حالا بریم سراغ بخش سیم‌کشی که خیلی هم ساده است. باید مرکز نوارهای مقوایی آنتن را پیدا کنی تا محل دقیق پیچ‌ها مشخص شود.

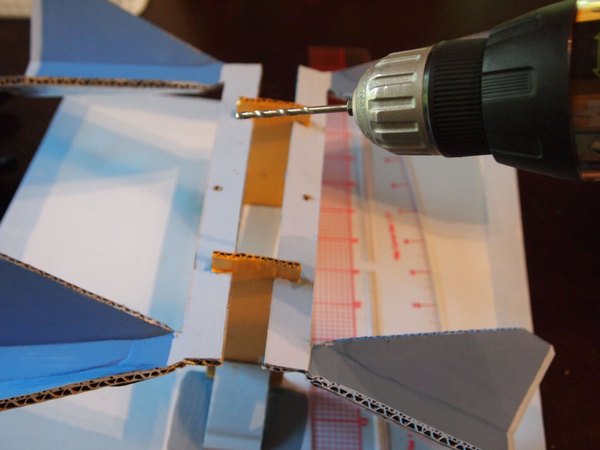

این نقطه معمولا حدود نیم سانتی‌متر از لبه داخلی نوار فاصله دارد. با استفاده از الگو این نقطه‌ها را روی هر دو نوار بال‌دار علامت بزن و با یک دریل نازک سوراخشان کن.

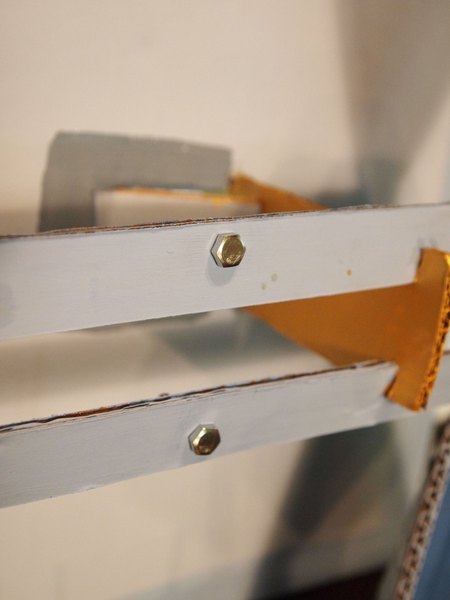

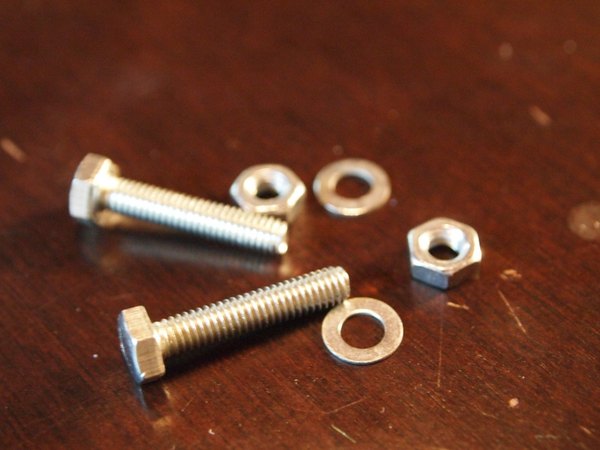

دو پیچ را از این سوراخ‌ها رد کن. حالا ترانسفورماتور بالون (قطعه‌ای که برای اتصال به آنتن گرفتیم) را بیاور. پشت مقوا واشرها را قرار بده و سیم‌های ترانسفورماتور را دور پیچ‌ها بپیچ و در نهایت با مهره‌ها حسابی سفتشان کن تا اتصال الکترونیکی برقرار شود.

الان ترانسفورماتور محکم روی آنتن نصب شده است. یک سر کابل کواکسیال را به این قطعه وصل کن و سر دیگر کابل را تا پشت تلویزیون ببر.

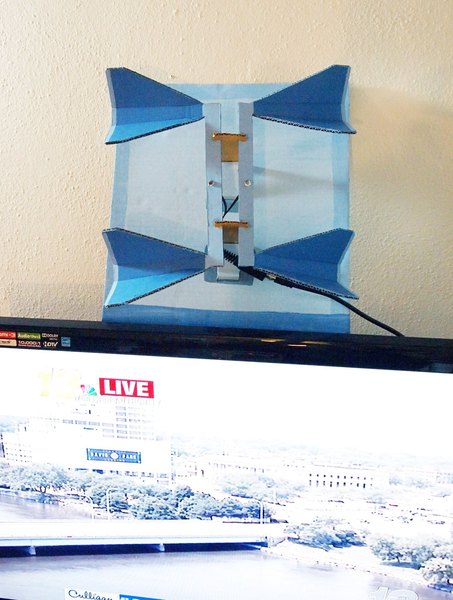

فیش انتهایی کابل را به ورودی آنتن تلویزیون متصل کن. به همین راحتی کار تمام شد! این آنتن گیرندگی فوق‌العاده‌ای دارد و خیلی وقت‌ها از آنتن‌های گران‌قیمت شرکتی بهتر عمل می‌کند.

با این روش ساده و کم‌هزینه می‌توانی مشکل پرش تصویر و ضعف سیگنال را برای همیشه در خانه‌ات حل کنی. تیم آیسی‌مدار همیشه به دنبال آموزش پروژه‌های کاربردی است که بتوانی با دست‌های خودت وسایل مفیدی بسازی.
