جعبه کلید و چراغ سرگرمی برای کودکان

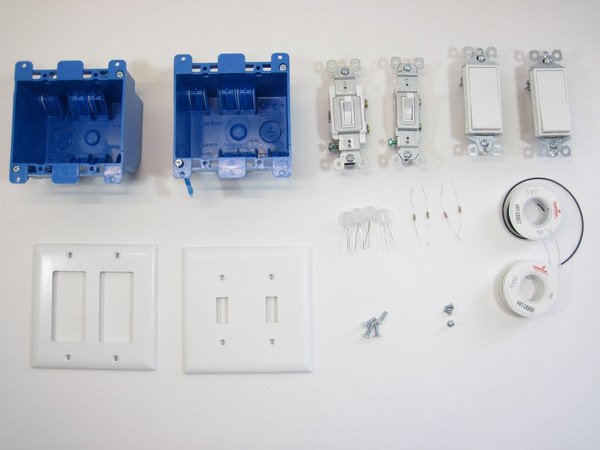

برای ساخت این جعبه جذاب، به یه سری قطعات برقی استاندارد نیاز داری که خیلی راحت تو ابزارفروشی‌ها پیدا میشن:

• 2 عدد کلید برق معمولی (تک‌پل اهرمی)
• 2 عدد کلید برق راکر (تک‌پل پهن)
• 1 عدد قاب سفید کلید اهرمی
• 1 عدد قاب سفید کلید راکر
• 1 عدد قوطی برق پلاستیکی دوقلو (مخصوص نصب روی پنل)

قطعات الکترونیکی زیر رو هم باید تهیه کنی که همه‌شون از لوازم پایه هستن و به راحتی تو فروشگاه‌های الکترونیک پیدا میشن:

• 1 عدد ال‌ای‌دی جامبو قرمز
• 1 عدد ال‌ای‌دی جامبو سبز
• 1 عدد ال‌ای‌دی جامبو آبی
• 1 عدد ال‌ای‌دی جامبو زرد
• 4 عدد مقاومت 100 اهم
• 1 عدد جاباتری دوتایی قلمی (AA) سیم‌دار
• 2 عدد باتری قلمی
• 1 عدد کلید راکر کوچک (برای قطع و وصل کل مدار)
• مقداری سیم روکش‌دار
• وارنیش حرارتی یا چسب برق (اختیاری ولی پیشنهاد میشه)

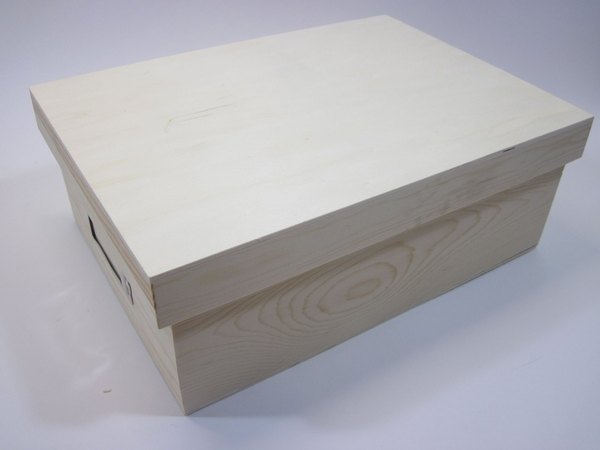

برای بدنه پروژه هم به یه جعبه نیاز داری. یه جعبه چوبی خام انتخاب خیلی خوب و مقاومی برای این کاره. البته گزینه‌های دیگه‌ای هم داری:

• جعبه مقوایی محکم مثل جعبه کفش (البته ممکنه عمر طولانی نداشته باشه)
• ظرف پلاستیکی دردار (جذابیتش به اینه که سیم‌کشی‌های داخلش پیداست)
• یا اینکه با چند تکه چوب، جعبه دلخواه خودت رو از صفر بسازی

در نهایت این ابزارها رو هم آماده کن (بسته به جنس جعبه‌ای که انتخاب کردی ممکنه کمی فرق کنه):

• پیچ‌گوشتی چهارسو و دوسو
• دریل با مته‌های مختلف
• اره عمودبر
• هویه
• سیم‌لخت‌کن
• چسب حرارتی
• سشوار یا فندک (برای جمع کردن وارنیش)
• خط‌کش و مداد

نکته: مقدار مقاومت‌ها خیلی حساس نیست. چون از باتری 3 ولت استفاده می‌کنیم، همون 100 اهم برای محافظت از ال‌ای‌دی‌ها کاملا جواب میده.

+2

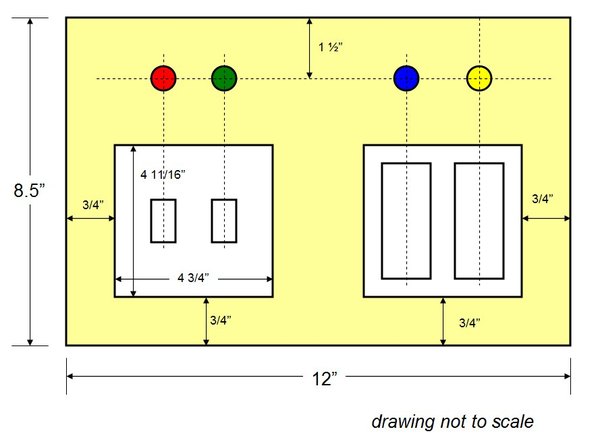

چیدمان پنل جلو کاملا سلیقه‌ایه و فقط باید روی دو تا موضوع تصمیم بگیری:

• سوراخ‌های ال‌ای‌دی رو کجا دریل کنی
• مستطیل‌های قوطی برق رو کجای جعبه دربیاری

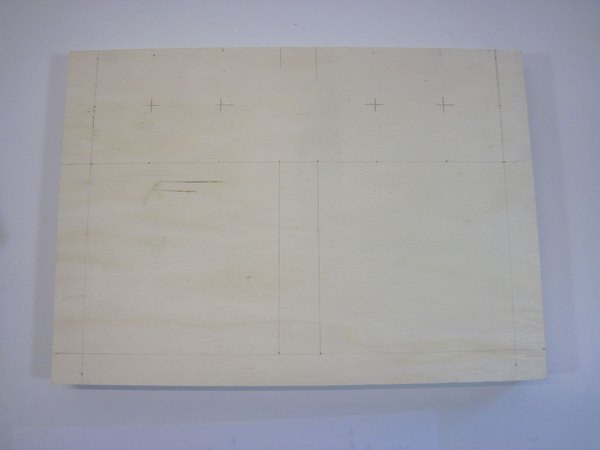

من یه روش ساده رو انتخاب کردم؛ کلیدها رو کنار هم گذاشتم و ال‌ای‌دی‌ها رو دقیقا وسط و بالای هر کلید در نظر گرفتم. نیازی به نرم‌افزار طراحی پیچیده نیست؛ با یه مداد و خط‌کش می‌تونی ابعاد رو روی جعبه پیاده کنی.

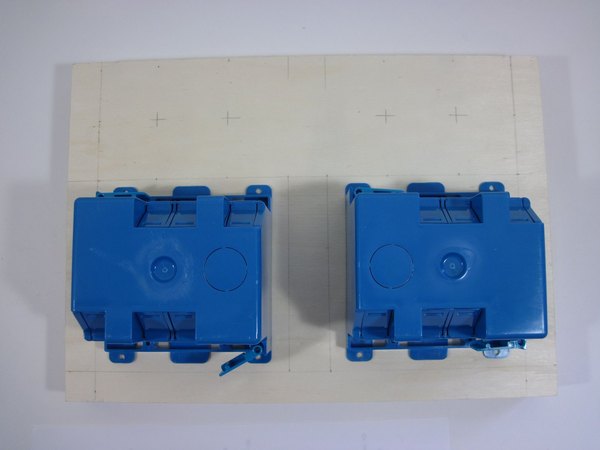

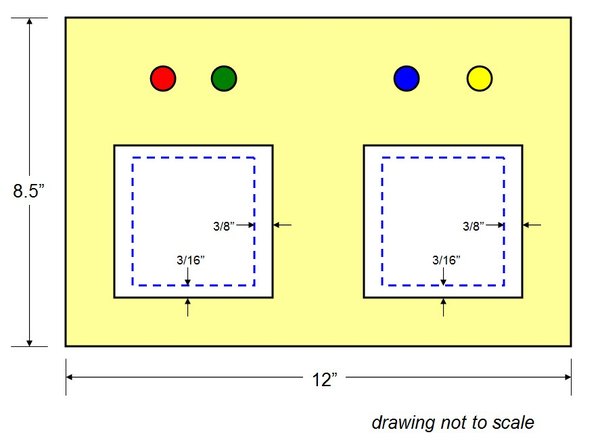

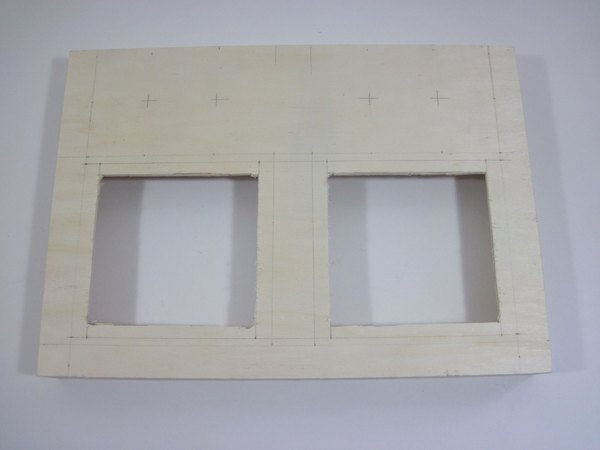

دقت کن که سوراخ‌های مستطیلی قوطی برق باید کمی کوچیک‌تر از قاب روی کلیدها باشن تا قاب بتونه لبه‌های برش رو به خوبی بپوشونه. همچنین قوطی‌های برق چند تا زبانه برای نصب دارن؛ این زبانه‌ها نباید جزو خطوط برش باشن. فقط کافیه یه مستطیل دربیاری تا قوطی داخلش فرو بره و زبانه‌های نصب، روی سطح پنل قرار بگیرن (تو عکس نمای کناری کاملا مشخصه). وقتی طرحت نهایی شد، با خط‌کش و مداد خطوط برش رو روی پنل بکش.

+2

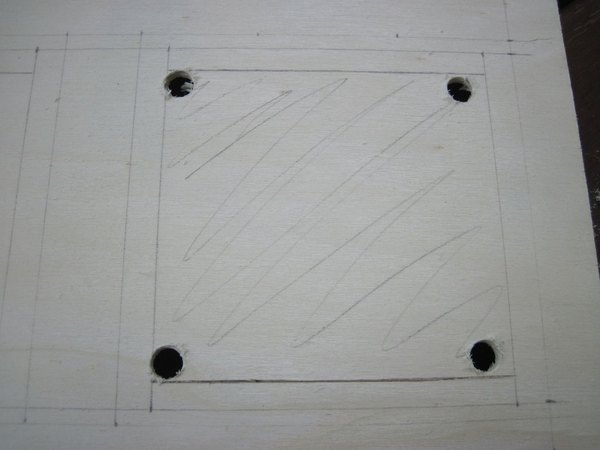

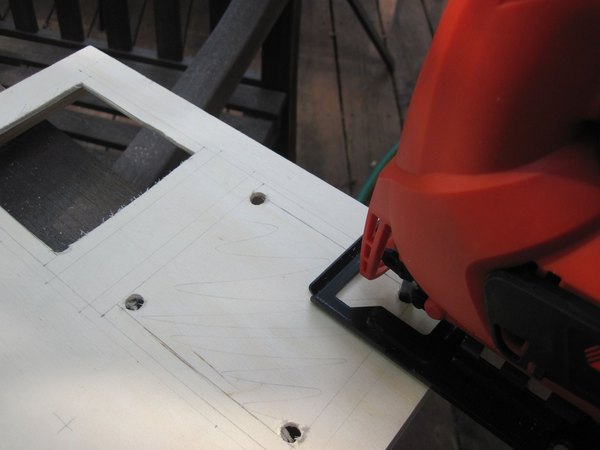

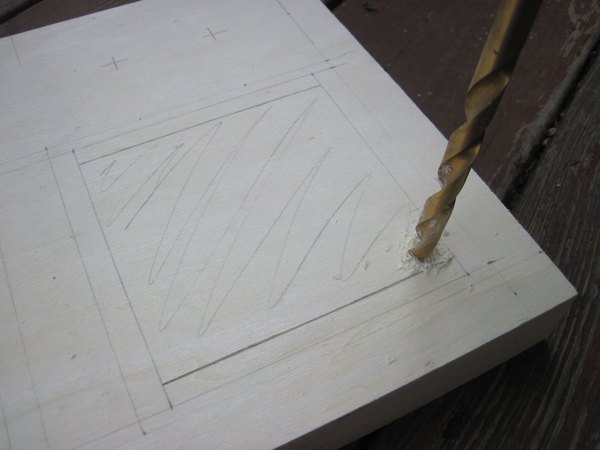

حالا وقتشه که مستطیل‌های قوطی برق رو دربیاری و جای ال‌ای‌دی‌ها رو سوراخ کنی. ابزاری که استفاده می‌کنی به جنس جعبه بستگی داره. برای چوب، می‌تونی چهار گوشه مستطیل رو دریل کنی تا راه باز بشه و بعد با اره عمودبر کل مستطیل رو برش بزنی.

برای ال‌ای‌دی‌ها هم مته‌ای رو انتخاب کن که از فاصله بین دو پایه ال‌ای‌دی بزرگ‌تر، اما از خود حباب پلاستیکی ال‌ای‌دی کوچیک‌تر باشه. اینطوری پایه‌ها راحت از سوراخ رد میشن و کف پلاستیکی ال‌ای‌دی محکم روی پنل می‌شینه.

قبل از ادامه کار، یه نکته ایمنی خیلی مهم: از این دستورالعمل برای سیم‌کشی برق واقعی خونه استفاده نکن! این پروژه فقط یه مدار اسباب‌بازی با ولتاژ پایینه که با باتری کار می‌کنه. سیم‌کشی برق شهر بسیار خطرناکه و اگر تخصص نداشته باشی ممکنه باعث برق‌گرفتگی یا آتش‌سوزی بشه.

اینجا ما فقط داریم با 3 ولت کار می‌کنیم که کاملا بی‌خطره. اگه روزی خواستی کلید برق واقعی نصب کنی، حتما از یه برق‌کار ماهر کمک بگیر. حالا بریم سراغ سیم‌کشی کلیدها:

1. 8 تکه سیم برش بزن. پیشنهاد می‌کنم از دو رنگ مختلف (هر کدوم 4 تا) استفاده کنی. طول سیم‌ها به ابعاد جعبه بستگی داره، ولی بهتره حدود 30 سانتی‌متر بگیری که بعدا بتونی اضافه‌ش رو کوتاه کنی.
2. دو سر سیم‌ها رو لخت کن.

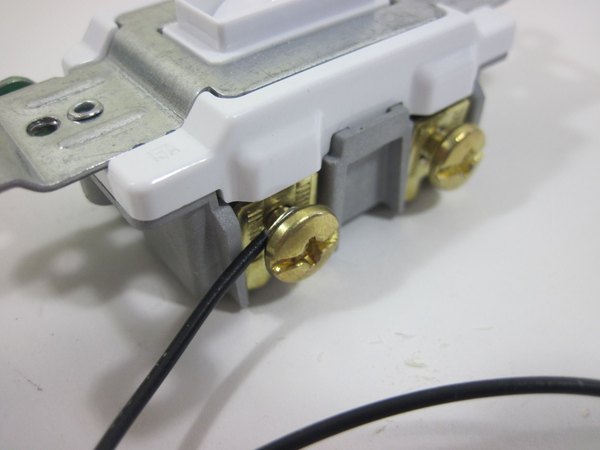

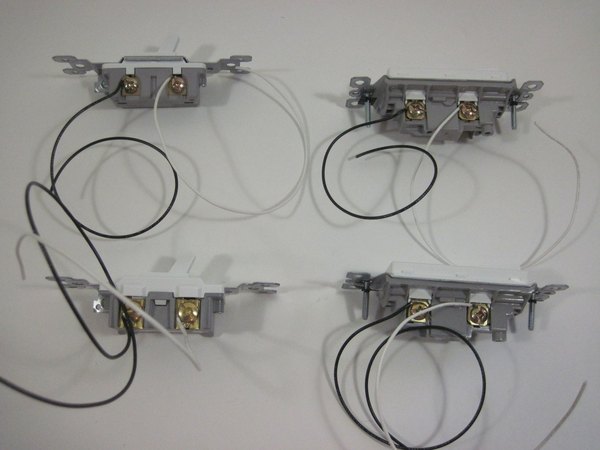

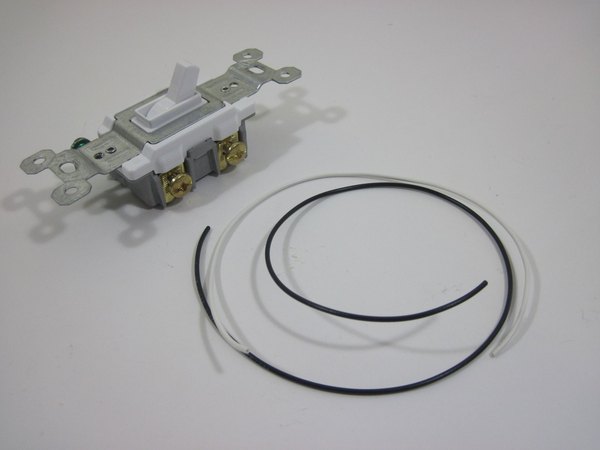

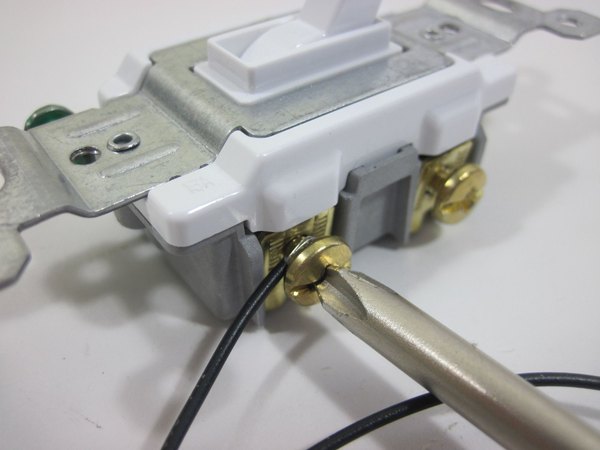

3. روی هر کلید دو تا پیچ اتصال وجود داره (پیچ سوم که سمت دیگه‌ست رو نادیده بگیر). سر سیم‌ها رو دور پیچ‌ها بپیچ و با پیچ‌گوشتی محکم سفت کن.
4. این کار رو برای هر چهار تا کلید انجام بده.

+7

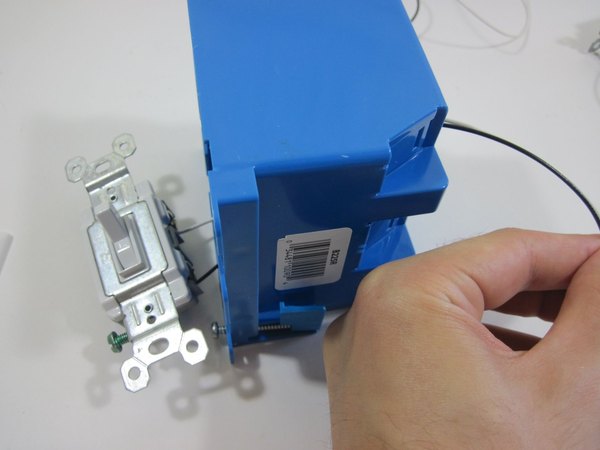

حالا باید کلیدها رو به شکل اصولی داخل قوطی‌های برق نصب کنیم.

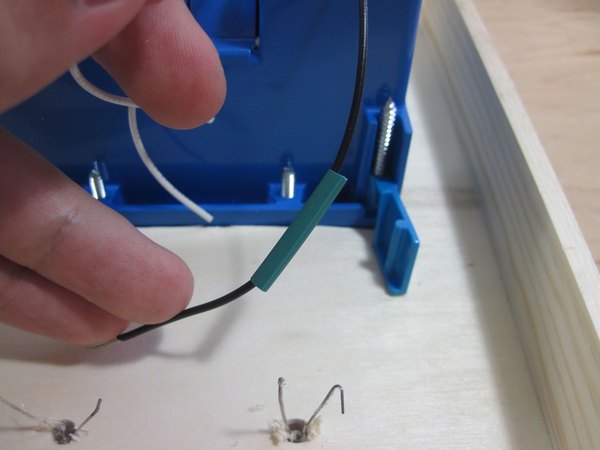

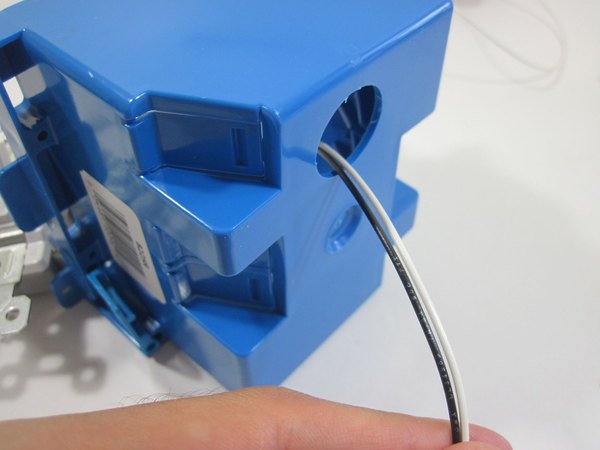

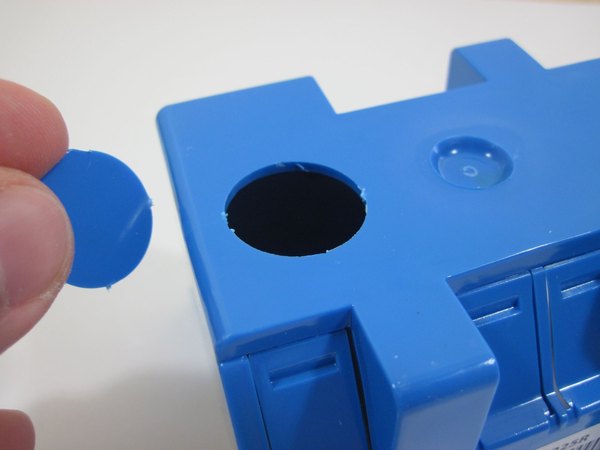

1. دایره‌های پلاستیکی کوچیک پشت قوطی رو بشکن تا راه باز بشه (می‌تونی با یه کاتر لبه‌هاش رو ضعیف کنی تا راحت‌تر دربیاد).

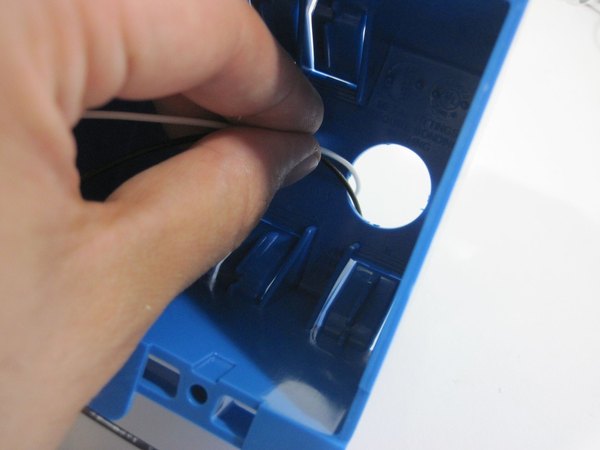

2. سیم‌هایی که تو مرحله قبل به کلید وصل کردی رو از این سوراخ‌ها رد کن.
3. سیم‌ها رو کاملا به سمت پشت قوطی بکش.
4. کلید رو طوری روی قوطی تراز کن که سوراخ‌های نصب کلید دقیقا روی سوراخ‌های قوطی بشینه.
5. با پیچ‌های مخصوص خود کلید، اون رو سر جاش روی قوطی محکم کن.
6. همین مراحل رو برای کلید دوم تکرار کن؛ الان باید چهار تا سیم از پشت قوطی بیرون زده باشه.
7. تمام این مراحل رو برای قوطی دوم و دو کلید باقی‌مونده هم انجام بده.

+2

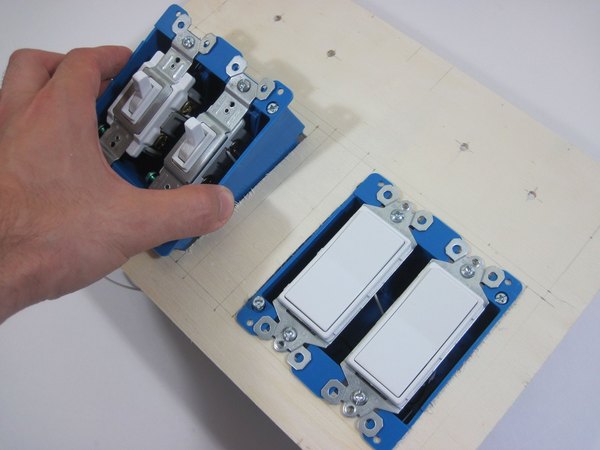

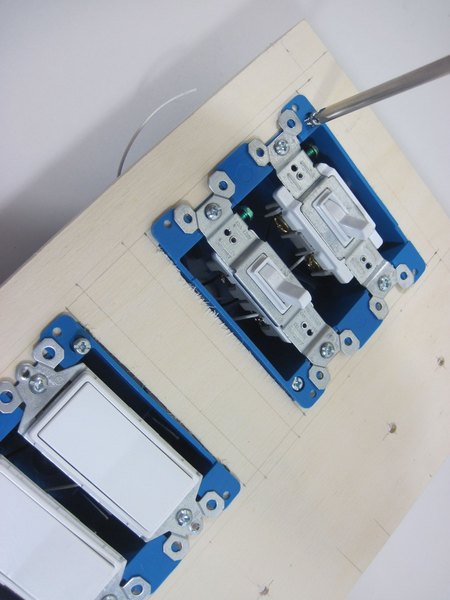

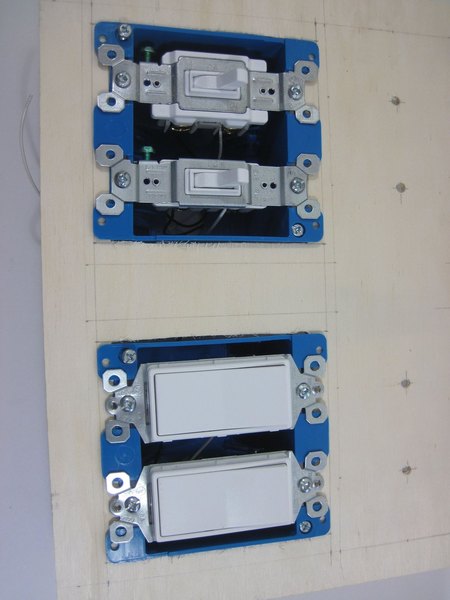

بریم قوطی‌های برق رو روی پنل جلوی جعبه سوار کنیم:

1. قوطی‌ها رو از سوراخ‌های مستطیلی که بریدی، وارد پنل کن.

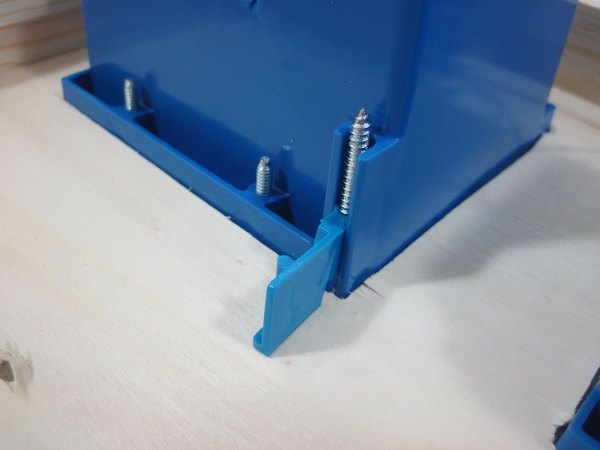

2. روی هر قوطی دو تا پیچ تو گوشه‌های مخالف هست. با سفت کردن این پیچ‌ها، یه زبانه تو پشت قوطی بالا میاد و قوطی رو محکم به پنل گیر میده (تو عکس‌ها مشخصه).
3. هر چهار تا پیچ رو کاملا سفت کن تا هر دو قوطی بدون لقی روی پنل ثابت بشن.

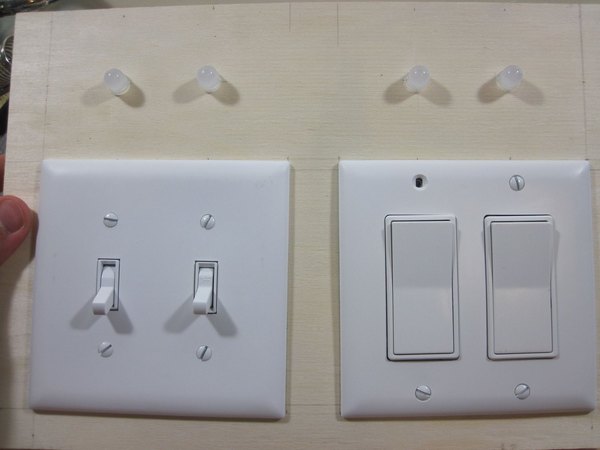

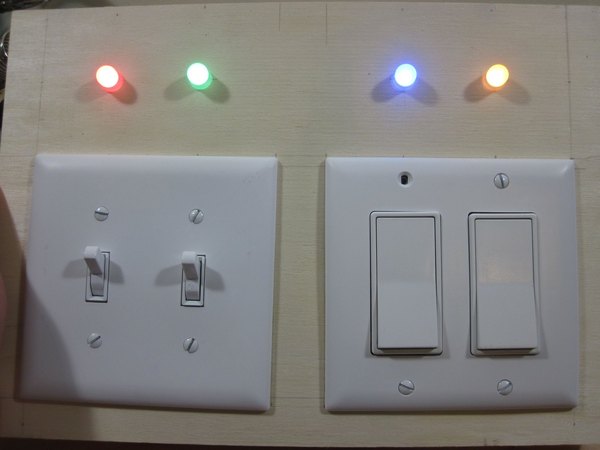

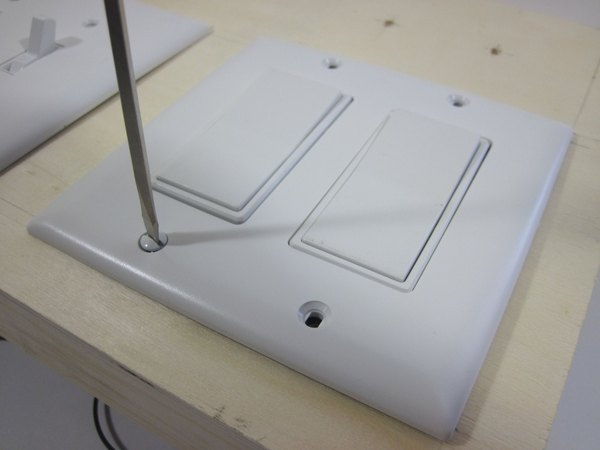

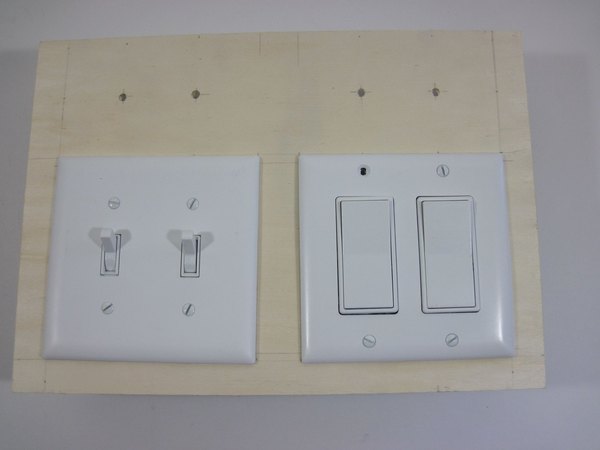

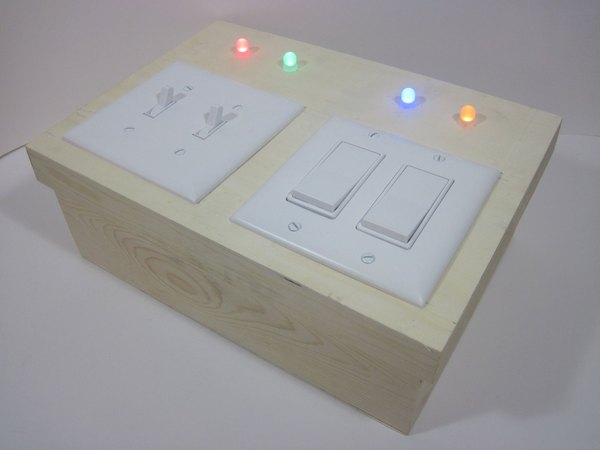

این مرحله خیلی ساده‌ست. قاب‌های دکوری رو بردار و روی کلیدها قرار بده. سوراخ‌های روی قاب باید دقیقا با سوراخ‌های روی خود کلید (نه قوطی برق) هماهنگ باشه. با پیچ‌هایی که همراه قاب‌ها بود، اون‌ها رو سفت کن تا ظاهر کار تمیز و واقعی بشه.

+3

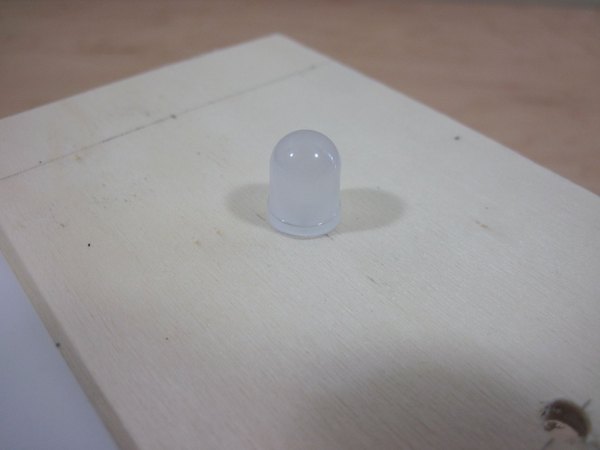

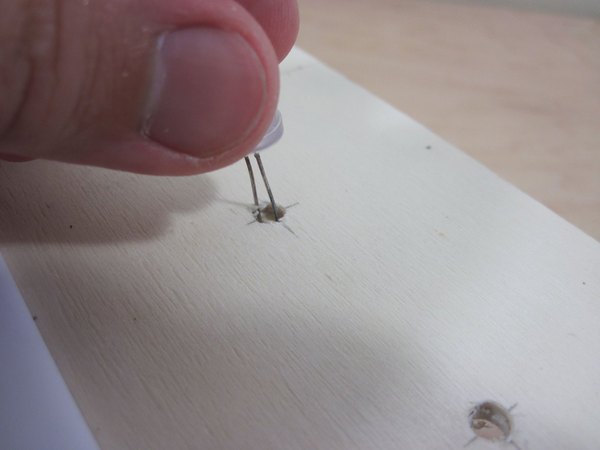

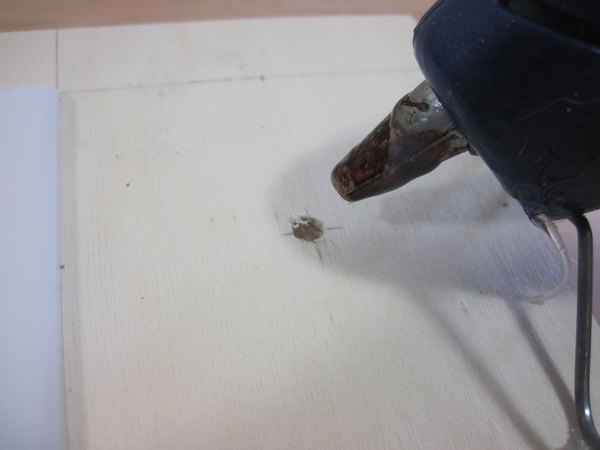

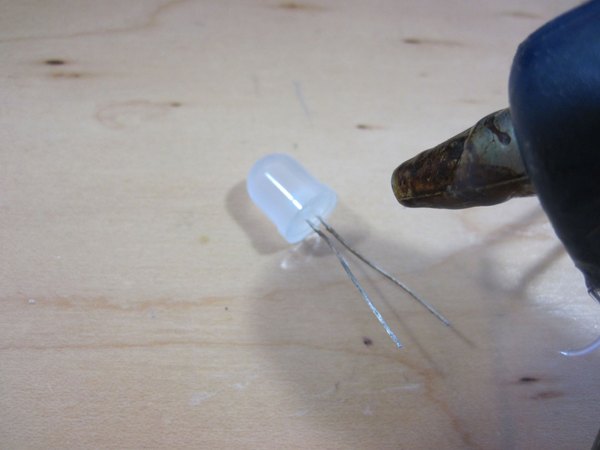

حالا نوبت چسب حرارتیه. می‌تونی چسب رو پشت ال‌ای‌دی یا دور تا دور سوراخ‌های روی پنل بزنی. پایه‌های ال‌ای‌دی رو از سوراخ رد کن و محکمش فشار بده تا به پنل بچسبه. فقط حواست باشه چسب رو روی پایه‌های فلزی نریزی، چون جلوتر باید لحیم‌شون کنی.

یه نکته خیلی مهم: جهت قطب‌های ال‌ای‌دی مهمه! برای اینکه تو مرحله بعد کارت راحت بشه، بهتره همه ال‌ای‌دی‌ها رو تو یک جهت قرار بدی. مثلا همه پایه‌های بلند (آند) رو به سمت راست و همه پایه‌های کوتاه (کاتد) رو به سمت چپ تنظیم کن.

اگه می‌بینی پایه‌های ال‌ای‌دی من تو عکسا کمی کثیفه، به خاطر اینه که قبلا تو پروژه‌های دیگه ازشون استفاده کردم و تمیزشون نکردم. شما سعی کن پایه‌های تمیز داشته باشی تا لحیم‌کاری راحت‌تر باشه.

+5

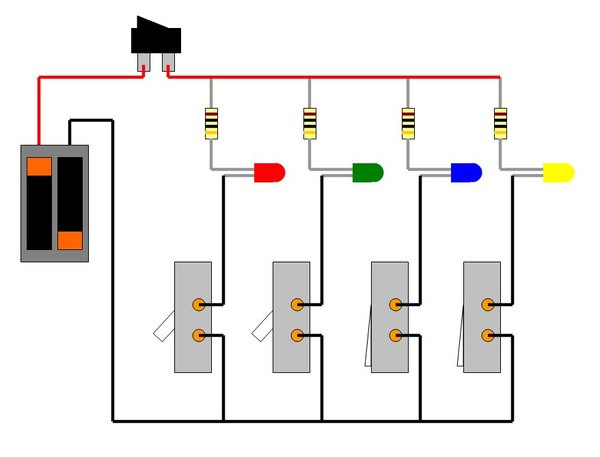

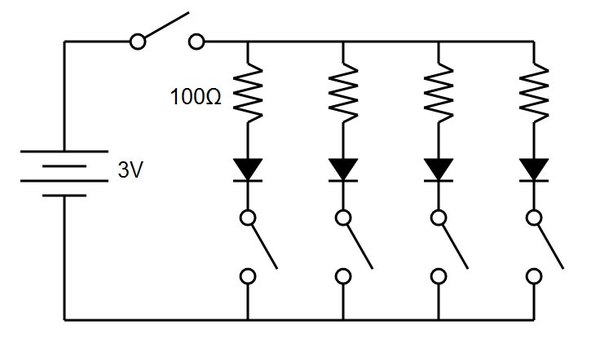

وقتشه که قطعات رو به هم وصل کنیم. مدار ما خیلی ساده‌ست و می‌تونی از روی نقشه‌هایی که تو عکسای بالا گذاشتم کمک بگیری. کافیه با حوصله سیم‌کشی‌ها رو انجام بدی. قدم‌به‌قدم این مراحل رو برای تکمیل مدار طی کن:

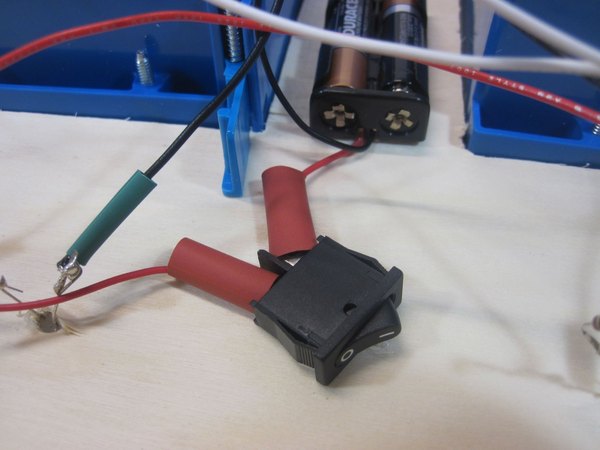

1. یادت نره اگه از وارنیش حرارتی استفاده می‌کنی، حتما قبل از لحیم‌کاری اون‌ها رو تو سیم‌ها بندازی تا بعدا گیر نکنی.
2. سیم قرمز (مثبت) جاباتری رو به یکی از پایه‌های کلید راکر کوچک لحیم کن.
3. پایه‌های مقاومت‌ها رو به پایه‌های بلند ال‌ای‌دی‌ها بپیچ و به هم لحیم کن.
4. با یه تکه سیم روکش‌دار (ترجیحا قرمز)، هر مقاومت رو به پایه دیگه کلید راکر کوچک وصل کن.
5. حالا یک سیم از هر کلید برق رو بگیر و به پایه کوتاه ال‌ای‌دی مربوط به خودش لحیم کن.
6. چهار سیم باقی‌مونده از کلیدهای برق رو به هم بپیچ و لحیم کن.
7. این مجموعه رو به سیم مشکی (منفی) جاباتری متصل کن.
8. در نهایت جاباتری و کلید اصلی رو با چسب حرارتی تو قسمت داخلی پنل ثابت کن.

اگه تو لحیم‌کاری یا خوندن نقشه مشکل داری، می‌تونی از آموزش‌های پایه الکترونیک تو اینترنت کمک بگیری تا قلقش دستت بیاد.

• آموزش‌های پایه الکترونیک
• نحوه خواندن نقشه‌های مداری
• آموزش‌های قدم‌به‌قدم لحیم‌کاری

نکته: تو این مدار، هر ال‌ای‌دی با یک مقاومت و یک کلید به صورت سری بسته شده. ترتیب قرار گرفتن این سه قطعه فرقی نمی‌کنه، فقط مسیر جریان باید درست بسته بشه.

قبل از بستن جعبه، حتما باید همه‌چیز رو تست کنی تا مطمئن بشی کار می‌کنه وگرنه ممکنه با یه کودک ناامید روبرو بشی! کلید راکر داخلی رو روشن کن و کلیدهای برق رو یکی‌یکی بالا و پایین بزن تا ببینی ال‌ای‌دی‌ها درست روشن و خاموش میشن یا نه. اگه همه‌چیز روان کار می‌کنه، یعنی کارت رو عالی انجام دادی.

اگه ال‌ای‌دی روشن نشد، محتمل‌ترین دلیلش اینه که پایه‌ها رو برعکس وصل کردی (قطب‌ها جابجا شدن). پایه‌های بلند و کوتاه رو دوباره چک کن و لحیم‌کاری‌ها رو بررسی کن، بعد دوباره تست بگیر.

نحوه تزیین جعبه کاملا به سلیقه خودت بستگی داره. من تصمیم گرفتم ساده نگهش دارم و رنگش نکنم. فقط لبه‌ها و گوشه‌های تیز جعبه رو سمباده زدم تا برای دست بچه‌ها کاملا ایمن باشه.

بسته به نوع جعبه‌ای که استفاده کردی، بهتره یه قفل یا لولای کوچیک براش در نظر بگیری تا بچه‌ها از سر کنجکاوی در جعبه رو باز نکنن و سیم‌ها رو نکشن.

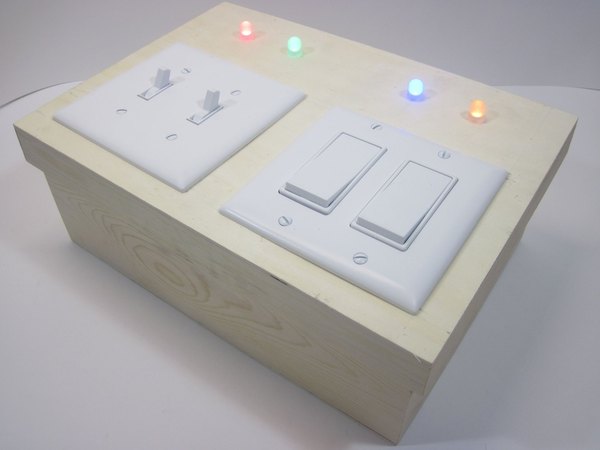

حالا جعبه سرگرمی آماده‌ست! کافیه ببریش پیش بچه‌ها و ببینی چطور با کلیدها ور میرن و از روشن شدن چراغ‌های رنگی ذوق می‌کنن. این یه راه عالی و کاملا ایمنه که کنجکاویشون نسبت به کلیدهای برق خونه رو به یه بازی جذاب تبدیل کنی.

امیدوارم از ساخت این کاردستی الکترونیکی لذت برده باشی. حتما این پروژه رو بساز و عکسش رو تو اپلیکیشن آیسی‌مدار با ما به اشتراک بذار تا بقیه هم از ایده‌های قشنگت استفاده کنن. موفق باشی!
