اسپیکر بلوتوثی پرتابل با قاب عینک

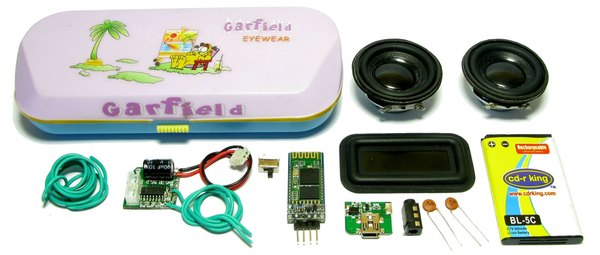

برای ساخت این اسپیکر به قطعات خیلی پیچیده‌ای نیاز نداریم و همه این ماژول‌ها تو فروشگاه‌های الکترونیک پیدا می‌شن. قلب تپنده مدار ما یه ماژول گیرنده بلوتوث و یه آمپلی‌فایر کلاس D هست که مصرف انرژی خیلی کمی داره و باعث می‌شه باتری دوام بیشتری داشته باشه. ترکیب این قطعات با یه باتری لیتیومی و ماژول شارژ، گجت ما رو کاملا مستقل و پرتابل می‌کنه.

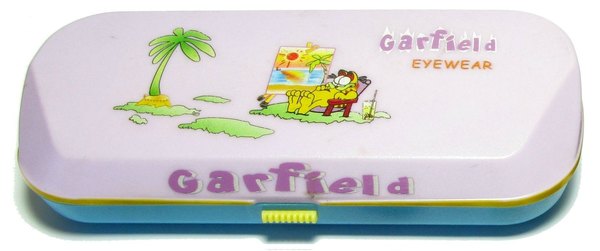

برای قاب اسپیکر هم خلاقیت به خرج دادیم و از یه قاب عینک پلاستیکی محکم استفاده کردیم. ابزارهایی مثل دریل، فرز مینیاتوری، هویه و چسب حرارتی هم عصای دستمون تو این پروژه هستن. رنگ مشکی مات هم برای اینه که در نهایت یه ظاهر حرفه‌ای و بازاری به گجتمون بدیم.

+1

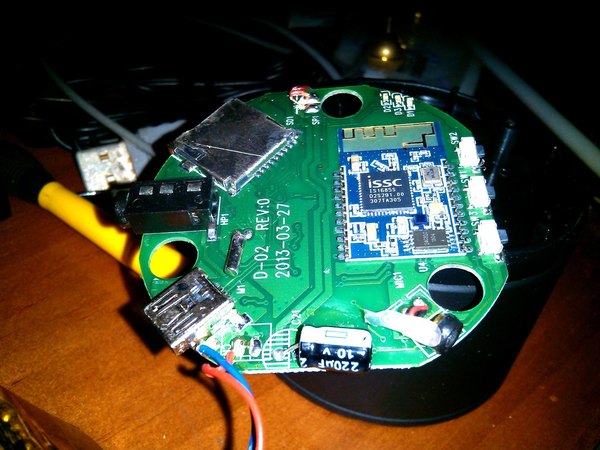

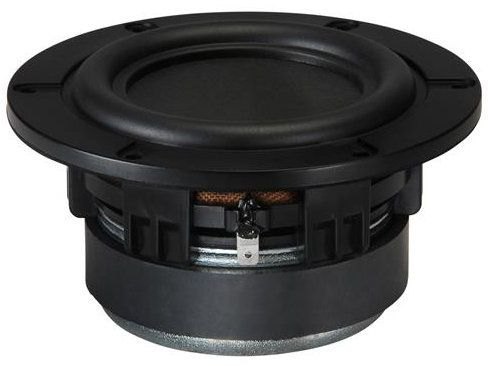

یکی از جذاب‌ترین بخش‌های الکترونیک، استفاده مجدد از قطعات وسایل خراب یا قدیمیه. خیلی از قطعاتی که برای این پروژه نیاز داریم، مثل بلندگوها یا باتری، رو می‌تونی از اسپیکرهای خراب، رادیوهای قدیمی یا اسباب‌بازی‌های از کار افتاده پیدا کنی. با این کار یه اسپیکر بازیافتی و دوستدار محیط زیست می‌سازی که ارزش کارت رو چند برابر می‌کنه.

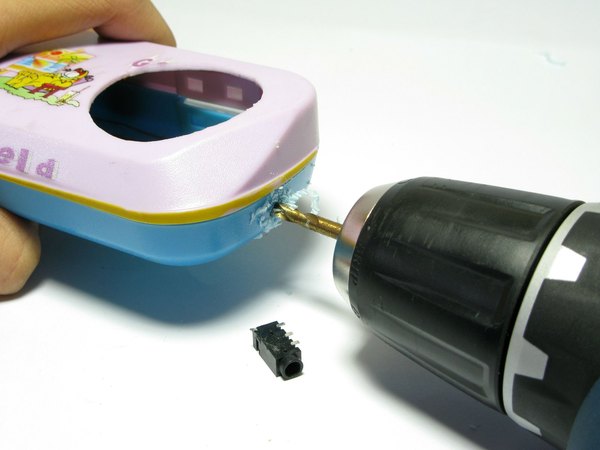

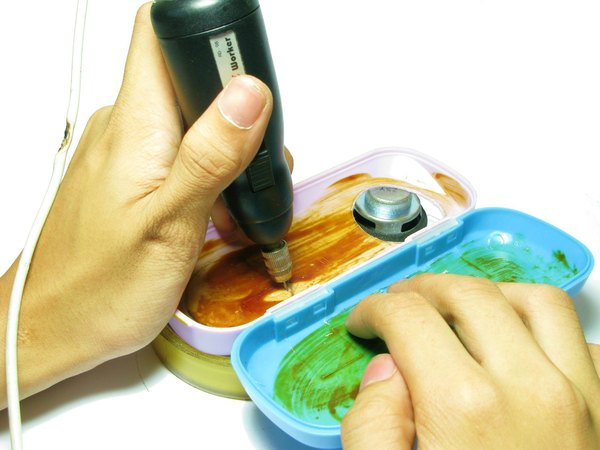

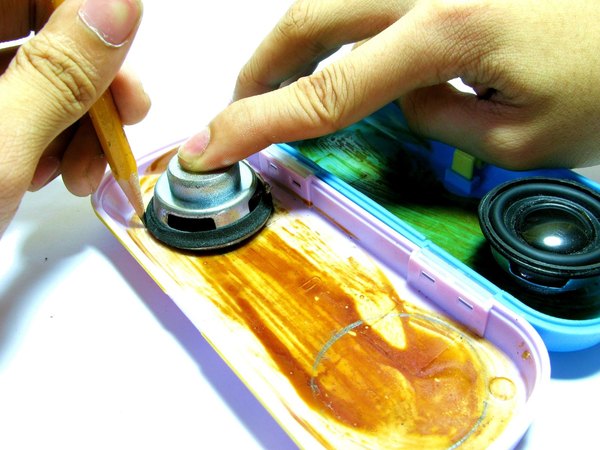

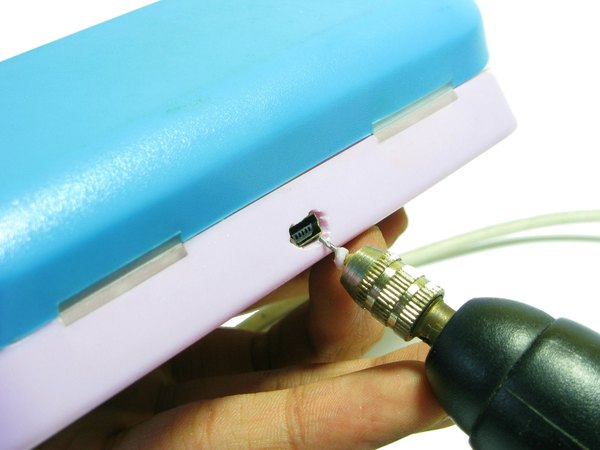

اول از همه باید جای بلندگوها و پورت‌ها رو روی قاب عینک مشخص کنیم. با یه مداد محل قرارگیری بلندگوها رو روی قاب خط بکش. حالا با استفاده از فرز مینیاتوری، پلاستیک اون قسمت‌ها رو با دقت برش بزن تا بلندگوها دقیقا سر جای خودشون بشینن. در آخر هم با دریل و مته 5 میلی‌متری، یه سوراخ تمیز برای جک AUX و پورت شارژ ایجاد کن.

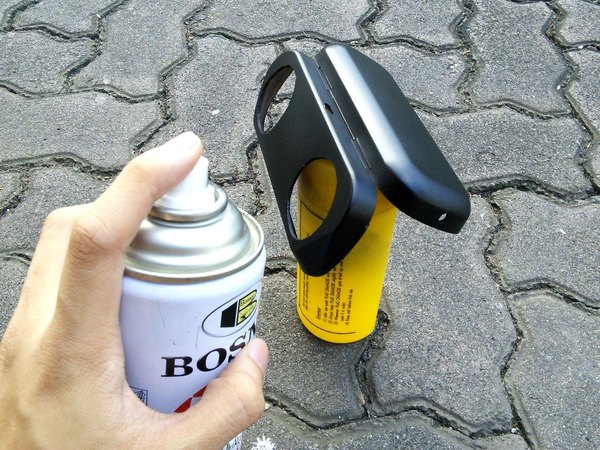

قبل از اینکه قطعات رو داخل قاب بچسبونیم، باید حسابی به ظاهرش برسیم. برای اینکه اسپیکرت شبیه محصولات لوکس بازار بشه، تمام سطح قاب رو با اسپری رنگ مشکی مات پوشش بده. حتما این کار رو قبل از نصب بلندگوها انجام بده تا ذرات رنگ روی دیافراگم حساس بلندگوها نشینه و کیفیت صدات افت نکنه.

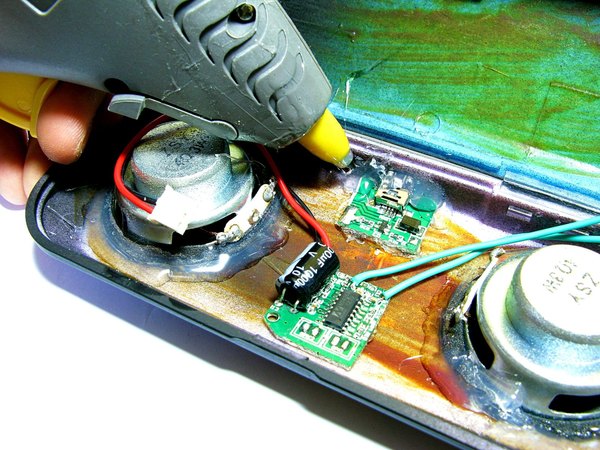

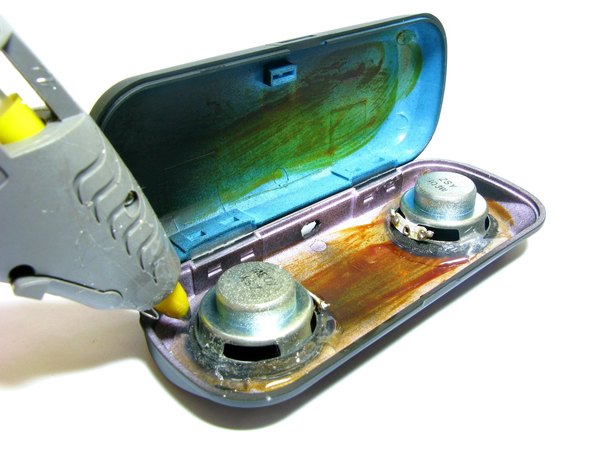

حالا نوبت نصب قطعاته. بلندگوها رو با دقت تو جای مشخص‌شده قرار بده و دورشون رو با چسب حرارتی کاملا پر کن. خیلی مهمه که هیچ منفذی باز نمونه و قاب کاملا عایق هوا باشه. اگه هوا از لای درزها نشت کنه، صدای اسپیکر به‌هم‌ریخته می‌شه و بیس خوبی نمی‌گیری.

شاید پیش خودت فکر کنی که گرمای آمپلی‌فایر ممکنه چسب حرارتی رو آب کنه، اما جای هیچ نگرانی نیست. ماژول آمپلی‌فایری که استفاده کردیم راندمان بالایی داره و اصلا اون‌قدر داغ نمی‌شه که مشکلی برای چسب‌ها به وجود بیاره.

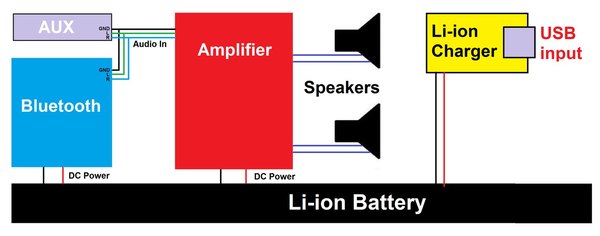

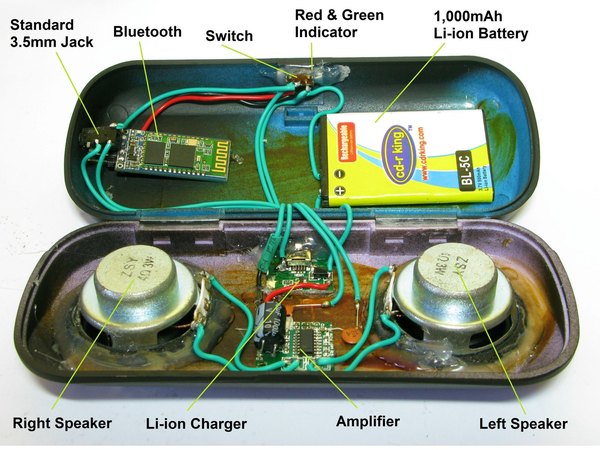

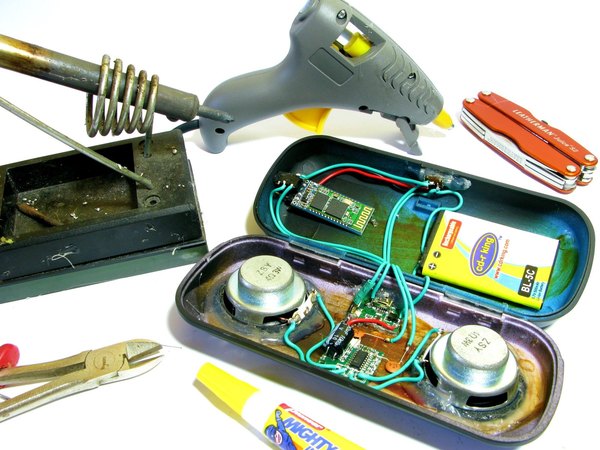

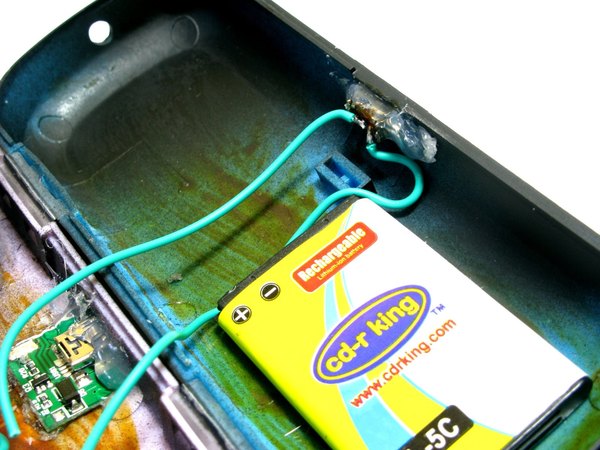

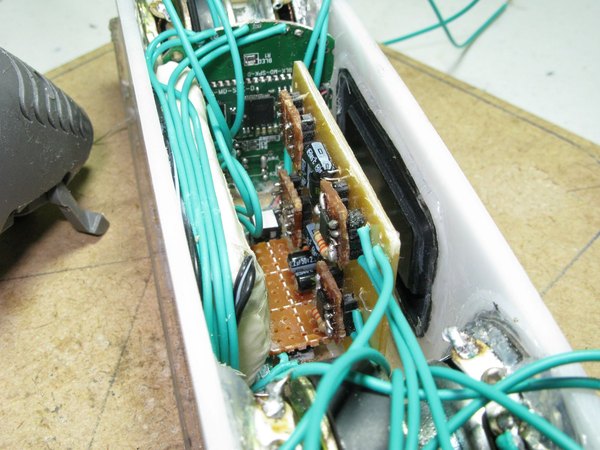

بریم سراغ بخش هیجان‌انگیز مدار. طبق بلوک‌دیاگرام، باید ماژول بلوتوث، آمپلی‌فایر، باتری، ماژول شارژ و بلندگوها رو به هم متصل کنی. سیم‌ها رو خیلی بلند نگیر تا داخل قاب شلوغ و درهم‌برهم نشه.

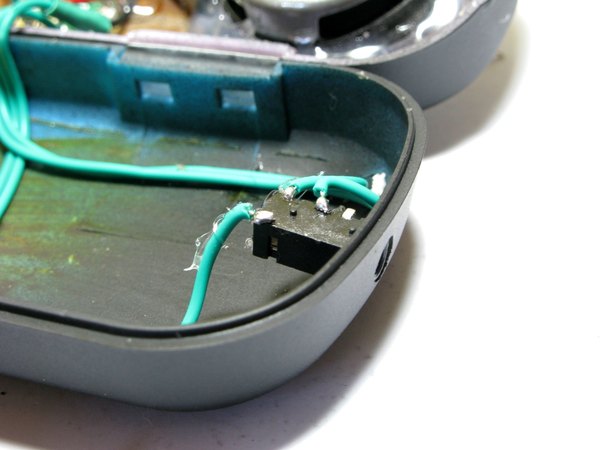

کلید کشویی رو سر راه مثبت باتری قرار بده تا بتونی اسپیکر رو خاموش و روشن کنی. موقع لحیم‌کاری حواست به قطبیت مثبت و منفی تغذیه و خروجی‌های آمپلی‌فایر باشه تا ماژول‌هات آسیب نبینن.

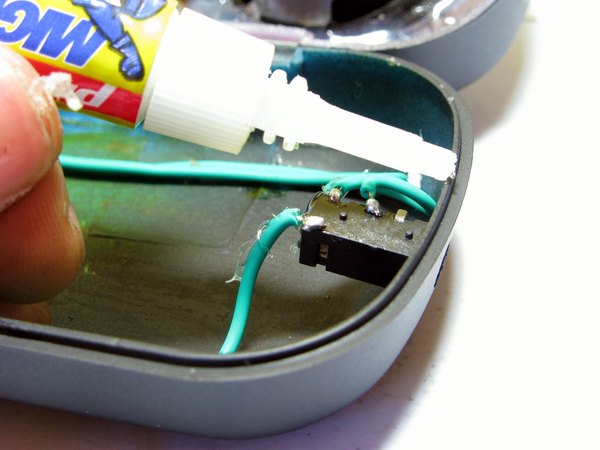

بعد از تست مدار و اطمینان از اینکه همه چیز درست کار می‌کنه و صدا عالیه، باید لبه‌های قاب عینک رو با چسب قطره‌ای به هم بچسبونی. بازم تأکید می‌کنم که محفظه باید کاملا کیپ و بدون درز باشه تا فشار هوای داخل، بیس صدا رو تقویت کنه. چسب رو با دقت دور تا دور لبه‌ها بزن و دو نیمه قاب رو محکم به هم فشار بده.

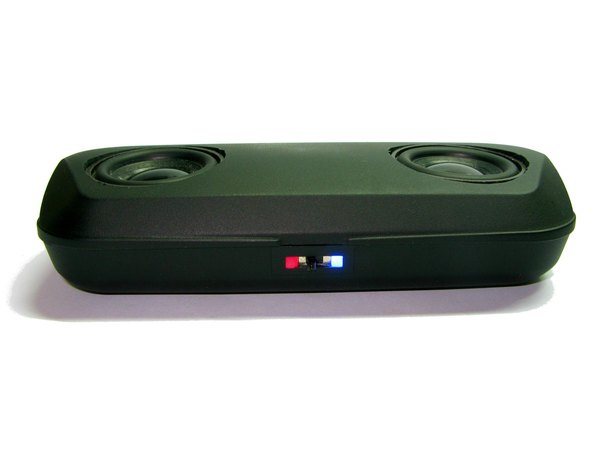

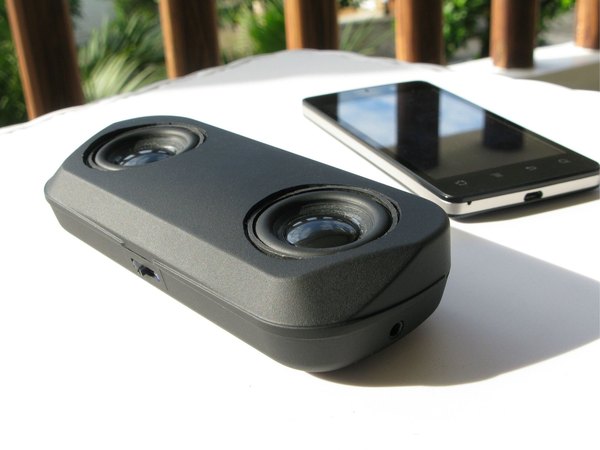

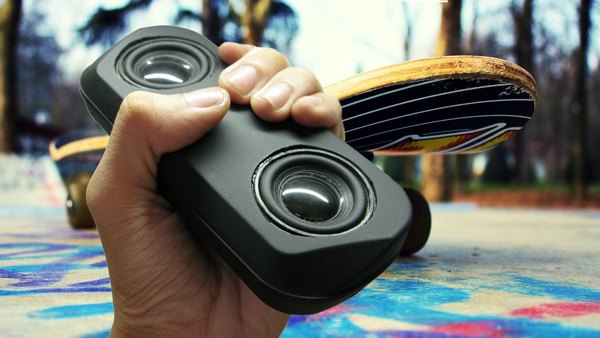

خسته نباشی! اسپیکر دست‌ساز تو الان آماده پخشه. بلوتوث گوشیت رو روشن کن، به اسپیکر وصل شو و موزیک مورد علاقه‌ت رو پلی کن. از کیفیت صدا و بلندی اون تو یه قاب به این کوچیکی حسابی شگفت‌زده می‌شی.

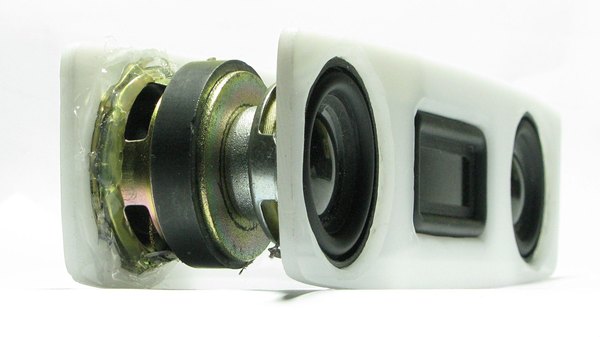

حالا که اصول ساخت اسپیکر رو یاد گرفتی، می‌تونی برای پروژه‌های بعدی حسابی سنگ‌تمام بذاری و یه نسخه پیشرفته‌تر بسازی. مثلا تصور کن از چهار تا بلندگوی کوچیک فول‌رنج در کنار یه رادیاتور پسیو (Passive Radiator) استفاده کنی؛ اینطوری بیس صدا فوق‌العاده کوبنده‌تر می‌شه و صدای شفاف‌تری رو تجربه می‌کنی. یه ایده خفن دیگه اضافه کردن میکروفون برای قابلیت مکالمه (Handsfree) هست.

با این کار می‌تونی مستقیما با اسپیکرت جواب تماس‌ها رو بدی یا از دستیارهای صوتی استفاده کنی. قرار دادن چند تا دکمه فیزیکی برای تغییر ولوم، توقف و پخش آهنگ هم گجت تو رو کاملا شبیه محصولات رده‌بالای بازار می‌کنه. استفاده از نسخه‌های جدیدتر ماژول بلوتوث (مثل ورژن 4 به بالا) هم باعث می‌شه برد دستگاهت بیشتر بشه و باتری کمتری مصرف کنه.

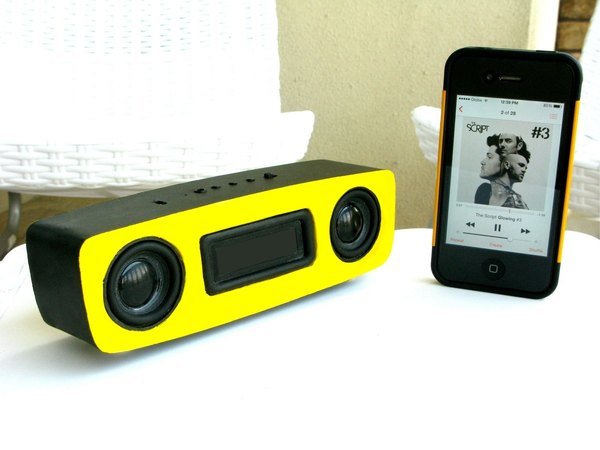

این ایده‌ها رو می‌تونی تو یه قاب چوبی یا پرینت سه‌بعدی شده پیاده کنی تا دستت برای طراحی کاملا باز باشه. امیدوارم از ساخت این اسپیکر جمع‌وجور و کاربردی لذت برده باشی. حتما این پروژه رو بساز، موزیک‌های خوب باهاش گوش بده و عکس‌های گجت جذابت رو برای بچه‌های تیم آیسی‌مدار بفرست تا با بقیه به اشتراک بذاریم. پرقدرت به ساختن ادامه بده!
