مکانیزم نمایشی چرخ‌دنده‌ها با برش لیزری

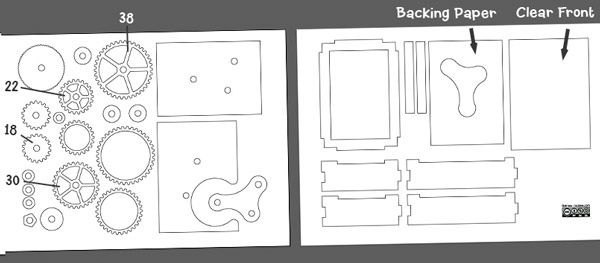

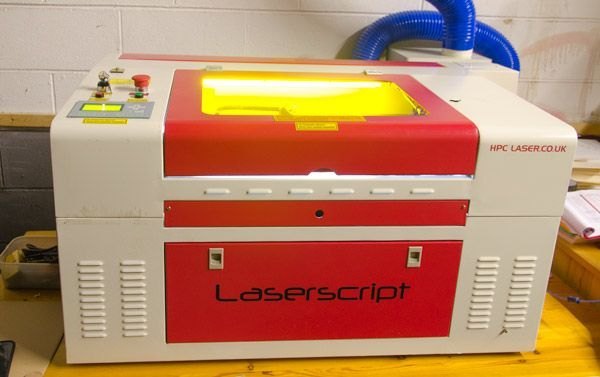

نقشه‌های این پروژه آماده شده تا بتونی راحت ازشون استفاده کنی. از اونجایی که دستگاه‌های برش لیزری مختلف از فرمت‌های متفاوتی پشتیبانی می‌کنن، باید فایل رو به فرمت مناسب دستگاه خودت (مثل DXF یا CDR) تبدیل کنی تا نرم‌افزار لیزر بتونه اون رو بخونه. تو عکس دوم هم می‌تونی ببینی که دستگاه برش چطور داره با دقت بالا این قطعات چوبی رو شکل می‌ده.

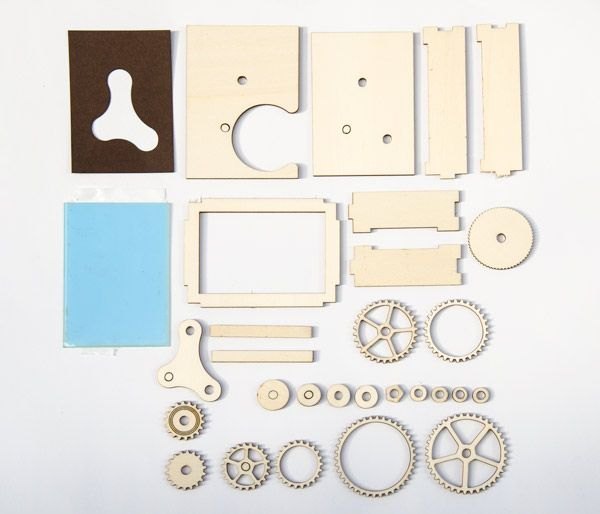

خب، حالا تمام قطعات (به جز پین‌های چوبی که باید خودت تو سایزهای مشخص آماده کنی) برش خوردن و برای مونتاژ حاضرن. اون قطعه آبی‌رنگی هم که می‌بینی، در واقع همون پلکسی‌گلاس شفاف جلوی جعبه‌ست که برچسب محافظش هنوز روش مونده. وقتی همه‌چیز کامل بود، بریم سراغ سر هم کردن این مکانیزم.

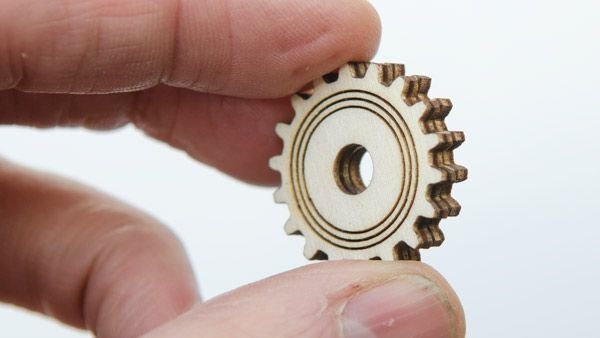

تو قدم اول، دو تا چرخ‌دنده‌ای که 18 تا دندونه دارن رو پیدا کن. این دو تا رو باید دقیقا روی هم بذاری و با چسب بچسبونی. خیلی دقت کن که دندانه‌ها کاملا روی هم تراز بشن تا بعدا موقع چرخش به هم گیر نکنن.

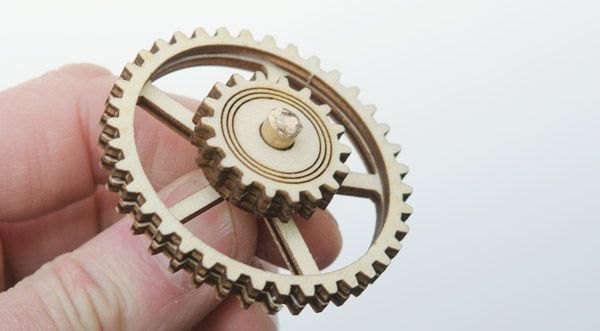

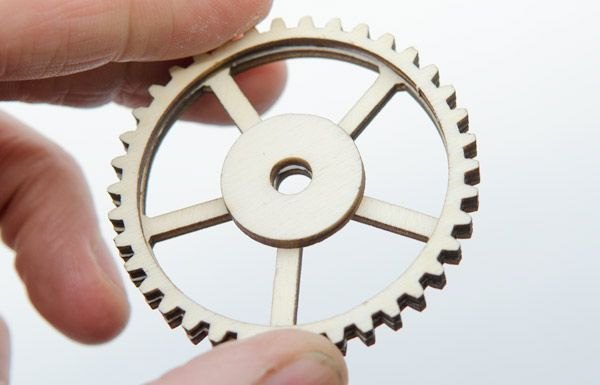

حالا حلقه بیرونی رو روی چرخ‌دنده بزرگ (38 دندانه‌ای) بچسبون و توپی مرکزی رو هم سر جاش قرار بده. بازم تأکید می‌کنم که دقت تو تراز بودن قطعات کلید موفقیت این پروژه‌ست. بعدش همون قطعه 18 دندانه‌ای رو که تو مرحله قبل آماده کردی، به این توپی مرکزی بچسبون.

یه ترفند خوب: برای اینکه مطمئن بشی سوراخ‌های مرکز قطعات کاملا تو یه راستا هستن، موقع چسب‌کاری یه تیکه پین چوبی رو موقتا از وسطشون رد کن.

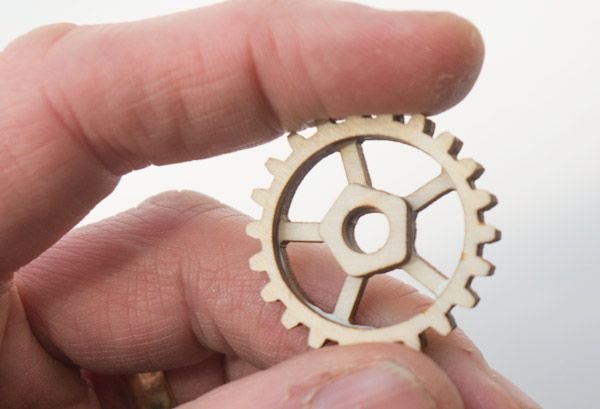

بریم سراغ چرخ‌دنده 22 دندانه‌ای. این قطعه رو باید با استفاده از اون توپی پنج‌ضلعی که تو قطعات هست، دقیقا مثل چیزی که تو عکس می‌بینی سر هم کنی و لایه‌ها رو به هم بچسبونی.

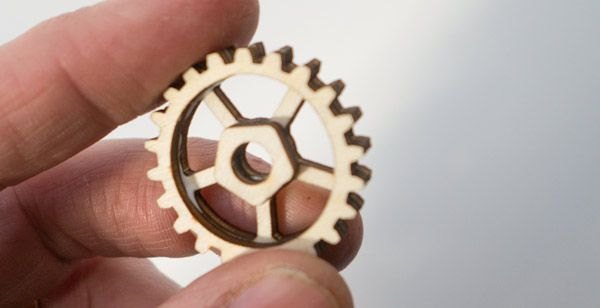

این چرخ‌دنده 30 دندانه‌ای برخلاف قبلی‌ها توپی مرکزی نداره. در عوض باید حلقه دوم رو با دقت روش بچسبونی. حواست باشه که دندانه‌های هر دو لایه دقیقا با هم جفت بشن و هیچ‌کدوم بیرون‌زدگی نداشته باشه.

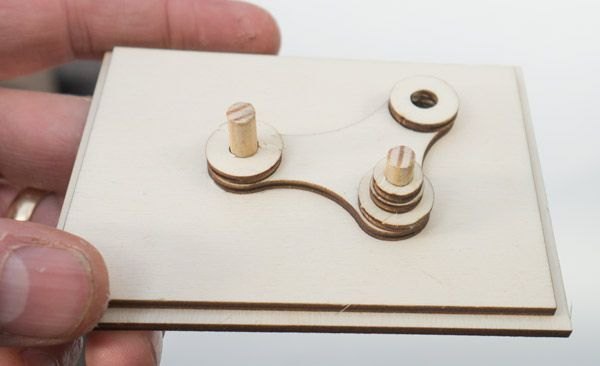

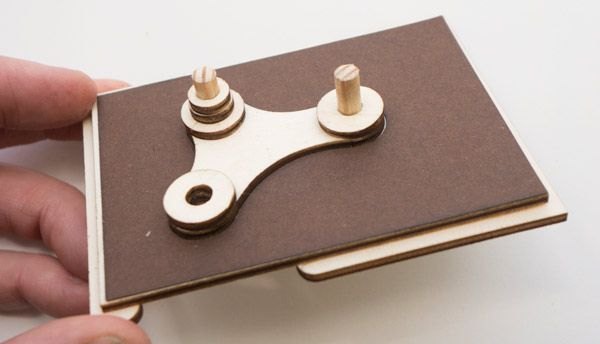

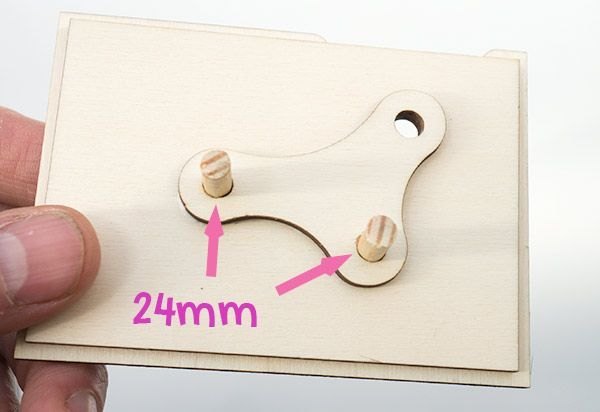

سه تا قطعه مربوط به پایه رو به هم بچسبون تا ضخامت کافی رو پیدا کنه. حالا دو تا پین چوبی بلندتر رو سر جاشون قرار بده. این پین‌ها باید کاملا محکم باشن و نچرخن، پس اگه لازم شد با یه چکش کوچیک آروم روشون ضربه بزن تا سفت جا برن.

در نهایت واشرهای فاصله‌انداز رو مثل تصویر روی پین‌ها بنداز.

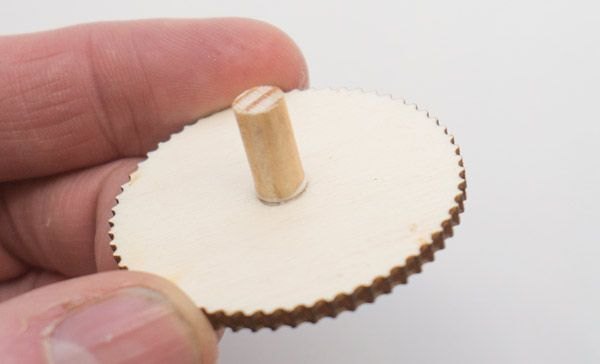

یه پین چوبی به طول 18 میلی‌متر رو بردار و داخل چرخ‌دنده‌ای که لبه‌های شیاردار (کنگره‌دار) داره بچسبون. موقع خشک شدن چسب حواست باشه که پین کاملا عمود و صاف وایساده باشه و کج نشه، چون قراره نقش دستگیره اصلی رو بازی کنه.

برای اینکه چرخ‌دنده‌ها خودشون رو بهتر نشون بدن، یه تیکه مقوا یا کاغذ تیره رو به صفحه پشتی بچسبون. این تضاد رنگی باعث می‌شه وقتی مکانیزم کار می‌کنه، حرکت‌ها خیلی چشم‌نوازتر به نظر برسن.

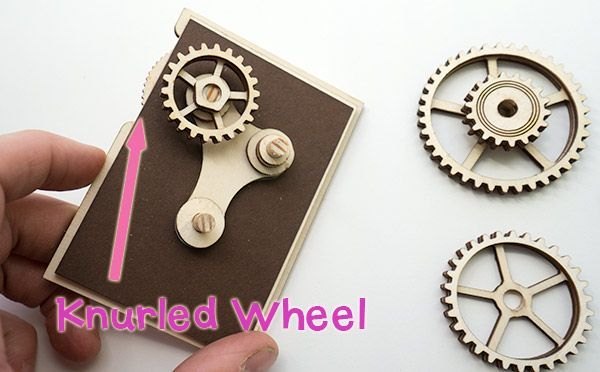

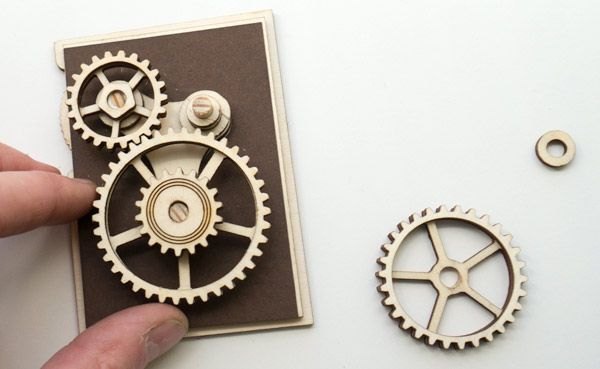

چرخ‌دنده شیاردار (همون دستگیره) رو از سوراخ باقی‌مونده روی صفحه پایه رد کن. این قطعه باید خیلی نرم و راحت تو جاش بچرخه و گیر نکنه. حالا کوچک‌ترین چرخ‌دنده رو روی یکی از پین‌ها قرار بده تا جایی که به واشر فاصله‌انداز روی پایه مماس بشه. الان اگه دستگیره شیاردار رو با انگشت بچرخونی، باید بتونه به نرمی چرخ‌دنده کوچیک رو به حرکت دربیاره.

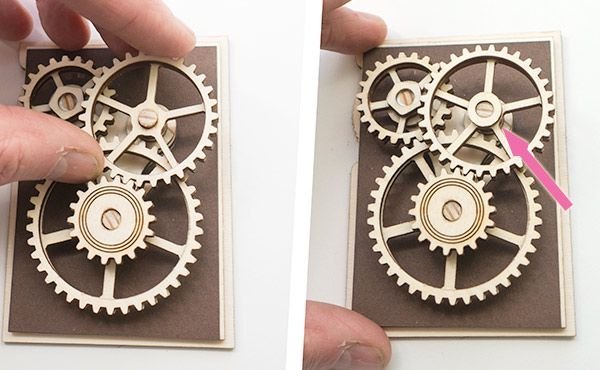

حالا بزرگ‌ترین چرخ‌دنده‌ای که آماده کرده بودی رو روی پین چوبی قرار بده. دوباره با دستگیره تست کن و مطمئن شو که این چرخ‌دنده هم آزادانه می‌چرخه و به درستی با بقیه قطعات درگیر می‌شه.

آخرین چرخ‌دنده رو هم روی پین باقی‌مونده سوار کن. برای اینکه قطعه به سمت بیرون نیاد، یه حلقه کوچیک (واشر چوبی) رو روی پین نصب کن تا چرخ‌دنده رو سر جاش نگه داره؛ فقط مراقب باش اون‌قدر محکم فشارش ندی که جلوی چرخیدن آزادانه چرخ‌دنده رو بگیره.

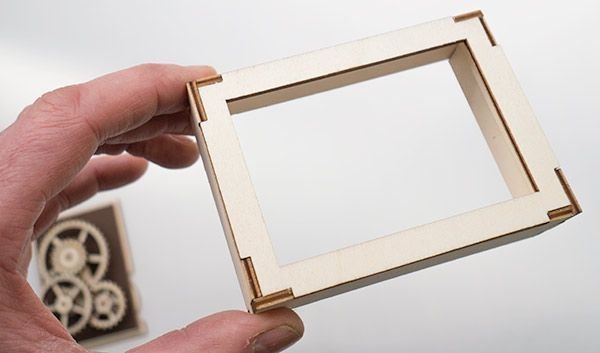

الان وقتشه که پنج تا قطعه اصلی قاب (بدنه بیرونی جعبه) رو به هم متصل کنی. قطعات به صورت زبانه‌ای تو هم چفت می‌شن، ولی برای اطمینان از استحکام کار، حتما تو محل اتصال‌ها از چسب چوب استفاده کن.

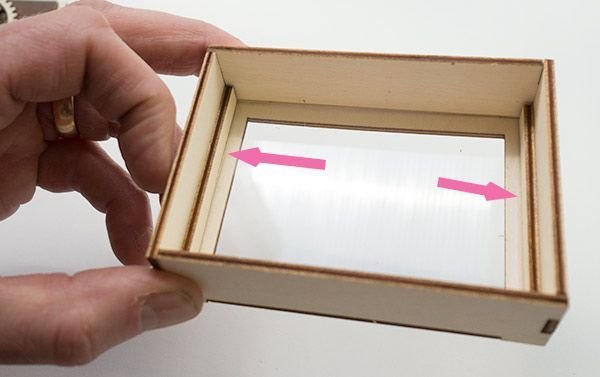

برچسب محافظ ورق پلکسی رو بکن و اون رو داخل قاب قرار بده. برای اینکه این طلق شفاف سر جاش ثابت بمونه و نیفته، دو تا قطعه نگه‌دارنده کوچیک رو تو گوشه‌ها بچسبون تا پلکسی رو مهار کنن.

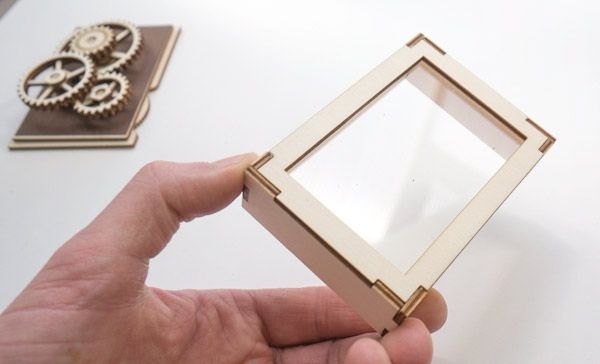

اینم از نمای کاور جلویی که کاملا آماده شده و طلق شفافش به زیبایی و خیلی تمیز سر جاش قرار گرفته.

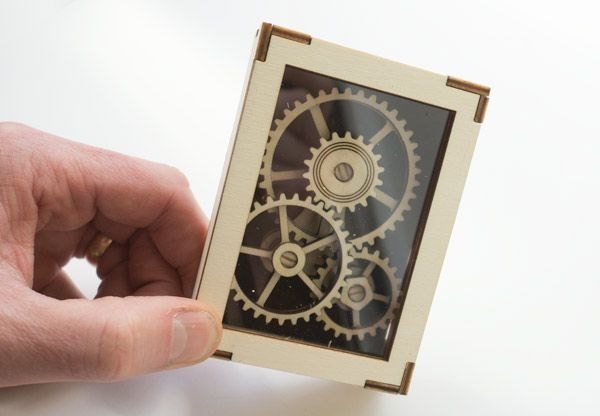

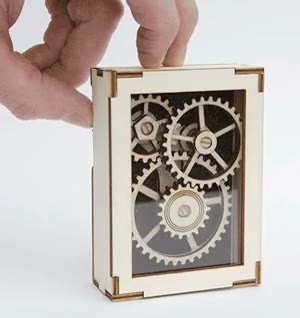

تو آخرین قدم، قاب جلویی رو روی بخش پایینی (که چرخ‌دنده‌ها روش نصب شدن) قرار بده و فشار بده تا کاملا با هم چفت بشن. تبریک می‌گم! مکانیزم نمایشی چرخ‌دنده‌ای تو آماده‌ست.

امیدوارم از این آموزش توی آیسی‌مدار حسابی لذت برده باشی و این دکوری زیبا رو برای خودت بسازی. اگه این پروژه رو اجرا کردی، حتما یه ویدیو از کارکردش بگیر و تو اپلیکیشن با ما به اشتراک بذار. موفق باشی و پر از ایده‌های خلاقانه!
