مکعب LED سه‌بعدی (4x4x4) با آردوینو و افکت‌های RGB

تو مرحله اول باید تمام تمرکزت رو بذاری روی ساخت خود مکعب نوری و پایه‌کشی‌ها. هنوز نیازی نیست درگیر بخش الکترونیکی و مدار بشی. این قسمت بیشتر کار فیزیکی و لحیم‌کاری‌های دقیقه تا شکل هندسی مکعب کاملا متقارن و تمیز دربیاد.

بهتره اول تمام قطعات مربوط به بدنه رو آماده کنی تا وسط کار معطل نمونی. تو بخش بعدی دقیقا بهت می‌گم چه نکاتی رو برای تهیه این قطعات باید رعایت کنی.

برای ساخت خود مکعب به 64 تا ال‌ای‌دی از نوع RGB با آند مشترک نیاز داری. حتما از ال‌ای‌دی‌های مات استفاده کن یا اگه شفاف هستن، با سمباده کمی ماتشون کن تا نور به زیبایی پخش بشه و چشم رو اذیت نکنه.

برای اسکلت‌بندی مکعب هم باید از سیم‌های مسی بدون روکش (قلع‌اندود) استفاده کنی. این سیم‌ها هم جریان رو عبور می‌دن و هم نقش ستون‌های نگهدارنده ال‌ای‌دی‌ها رو دارن.

سیم لحیمت حتما باید کیفیت بالایی داشته باشه، چون قرار نیست بعد از تکمیل مکعب، اتصالات از هم باز بشن! استفاده از روغن لحیم مرغوب هم به تمیزی اتصالات کمک بزرگی می‌کنه.

در نهایت برای وصل کردن ستون‌های مکعب به مدار کنترلر، کابل‌های فلت (روبانی) بهترین گزینه‌ست تا سیم‌کشی‌ها مرتب و یکدست به نظر برسن.

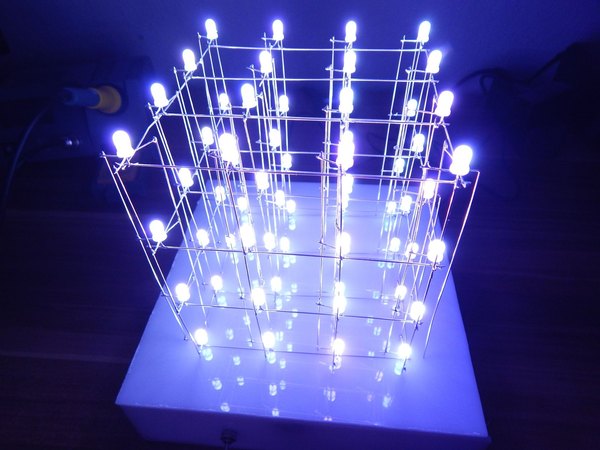

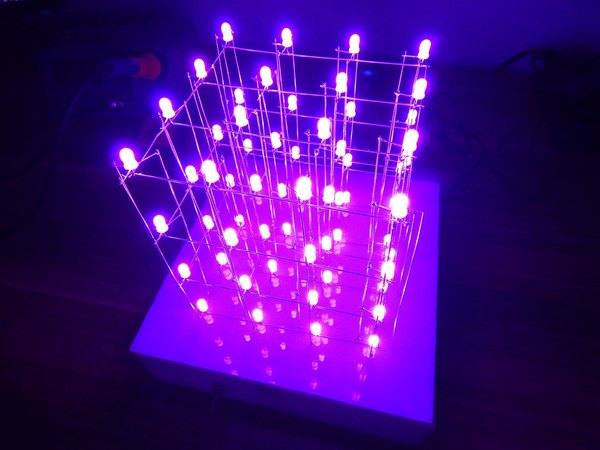

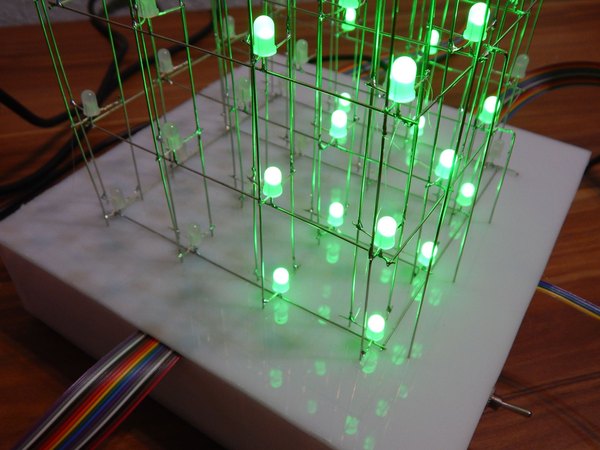

بهت تبریک می‌گم! حالا یه مکعب نوری قشنگ داری که اسکلتش کامل شده و همون‌طور که تو تصویر می‌بینی، پایه‌های ال‌ای‌دی‌ها کاملا منظم به هم متصل شدن. قبل از اینکه بریم سراغ مدار اصلی، خیلی مهمه که با یه منبع تغذیه کوچیک مثل باتری، تمام اتصالات رو تست کنی.

اگه همه رنگ‌های ال‌ای‌دی‌ها به درستی روشن می‌شن و هیچ اتصالی ناخواسته‌ای وجود نداره، خیالت راحت باشه. حالا وقتشه آستین‌ها رو بالا بزنی و بریم سراغ ساخت مغز متفکر این مکعب!

مدار کنترلر وظیفه داره به هر کدوم از ال‌ای‌دی‌ها دستور بده که کی و با چه رنگی روشن بشن. طراحی این بخش نیاز به قطعات دقیقی داره که تو مرحله بعد کامل بهت توضیح می‌دم چطور اون‌ها رو کنار هم بچینی.

برای مدارمون یه فیش مادگی آداپتور، یه کلید قطع و وصل و یه پتانسیومتر 10 کیلواهم برای تنظیم سرعت انیمیشن‌ها نیاز داریم. هسته پردازشی ما برد آردوینو نانو هست. در کنارش از آیسی TLC5940 استفاده می‌کنیم تا بتونیم با پین‌های محدود آردوینو، تعداد زیادی خروجی رو با تکنیک PWM برای تولید رنگ‌های مختلف مدیریت کنیم.

تعدادی مقاومت برای تنظیم جریان پایه‌ها و یه آداپتور قدرتمند 5 ولت با حداقل 2 آمپر جریان‌دهی نیاز داری تا موقع روشن شدن کامل مکعب، مدارت کم نیاره.

چون می‌خوایم لایه‌های مکعب رو با سرعت بالا روشن و خاموش کنیم (تکنیک مالتی‌پلکسینگ)، باید از ماسفت‌های پرقدرتی مثل IRF9540N به همراه خازن‌های صافی استفاده کنیم.

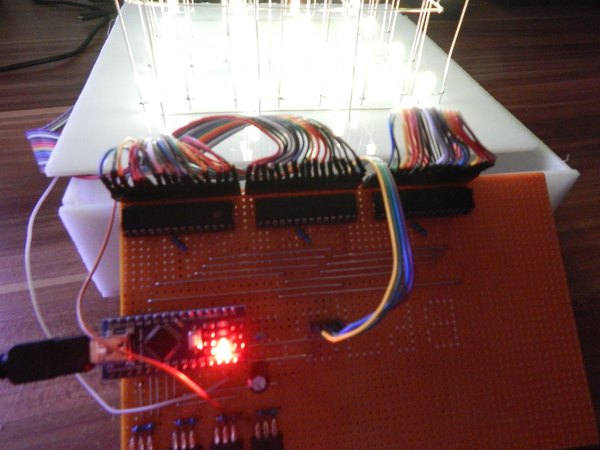

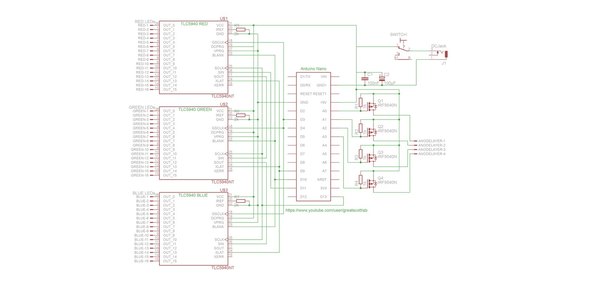

این قطعات رو روی یه برد سوراخ‌دار (پروتوبورد) قرار بده و با دقت تمام اتصالات رو طبق شماتیک به هم متصل کن. حواست باشه مسیرهای جریان‌بالا رو با قلع ضخیم‌تر کنی. ترتیب پایه‌های آیسی درایور و اتصال اون‌ها به کابل‌های فلت رو چند بار چک کن تا موقع تست نهایی دچار مشکل نشی. وقتی مدارت رو کامل لحیم کردی و کابل‌ها رو به پایه‌های مکعب زدی، همه‌چیز برای برنامه‌نویسی و استارت اولیه آماده‌ست.

خب، بخش سخت ماجرا تموم شد! برد آردوینو نانو رو با کابل به کامپیوتر وصل کن و نرم‌افزار آردوینو رو باز کن. حالا باید کدهای مربوط به درایور و افکت‌های نوری رو روی برد آپلود کنی. تو این کدها از تایمرها و توابع خاصی استفاده شده تا انیمیشن‌ها خیلی روون اجرا بشن.

برنامه‌نویسی مکعب نوری نیاز به بهینه‌سازی زیادی داره تا روشن و خاموش شدن سریع ال‌ای‌دی‌ها باعث پرش نور (Flickering) نشه. با بررسی دقیق توابع مالتی‌پلکسینگ تو کد، می‌تونی درک بهتری از نحوه آدرس‌دهی سه‌بعدی ال‌ای‌دی‌ها پیدا کنی.

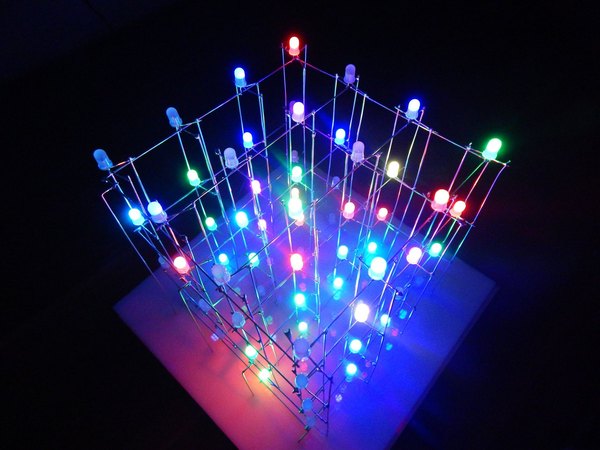

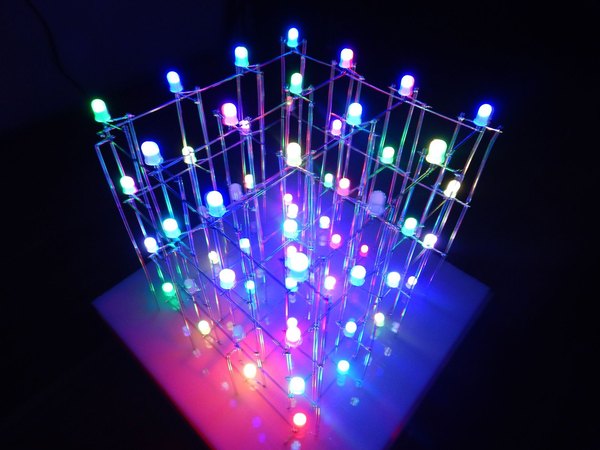

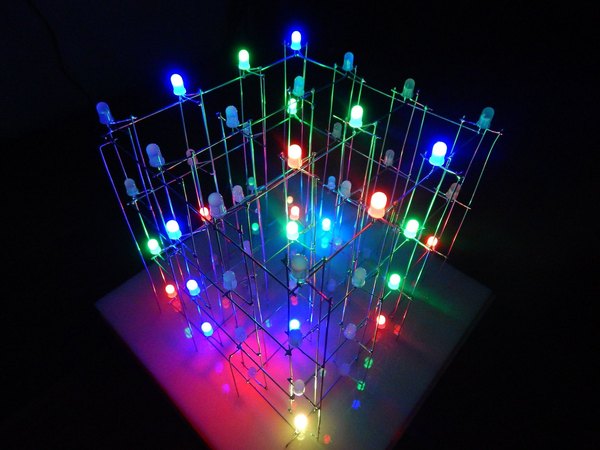

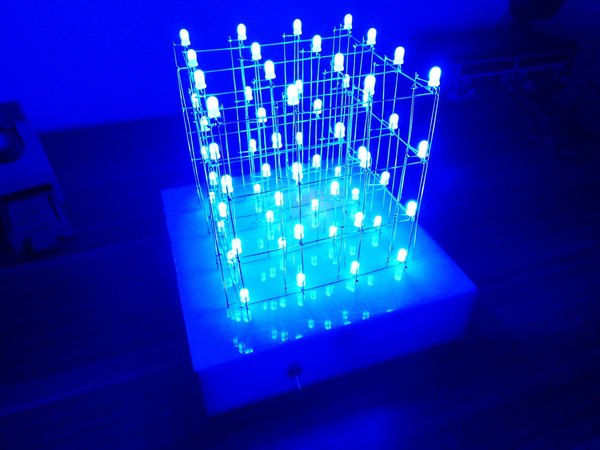

یکی از جذابیت‌های اصلی مکعب نوری اینه که هیچ‌وقت تکراری نمی‌شه. با ترکیب توابعی مثل روشن کردن نقطه‌ای، خطی و صفحه‌ای می‌تونی انیمیشن‌های سه‌بعدی و افکت‌های نوری اختصاصی خودت رو بسازی. یکم خلاقیت به خرج بده و پترن‌های جدیدی بنویس که هر بیننده‌ای رو شگفت‌زده کنه.

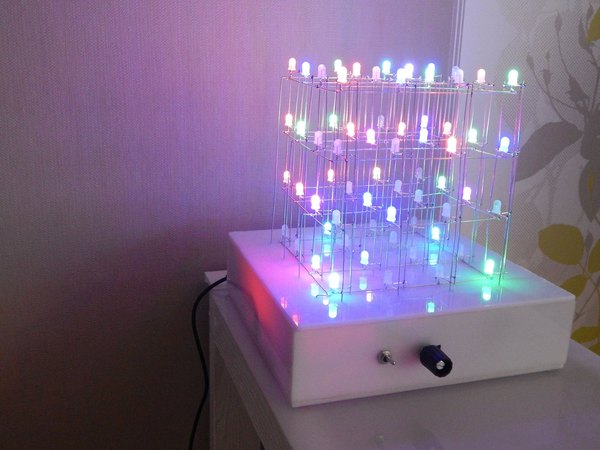

دمت گرم که تا اینجای کار با دقت پیش اومدی! الان یه مکعب ال‌ای‌دی سه‌بعدی RGB داری که صفر تا صدش رو با هنر دست‌های خودت ساختی. این پروژه درک فوق‌العاده‌ای از مدیریت سخت‌افزار و نرم‌افزار بهت داده و می‌تونی کدهای خلاقانه‌تری براش توسعه بدی.

حتما تو بخش کامنت‌های اپلیکیشن آیسی‌مدار بهمون بگو که ساخت این مکعب چقدر برات چالش‌برانگیز بود و اگه افکت‌های جدیدی براش نوشتی با بقیه هم به اشتراک بذار. منتظر دیدن پروژه‌های خفنت هستیم؛ موفق باشی!
