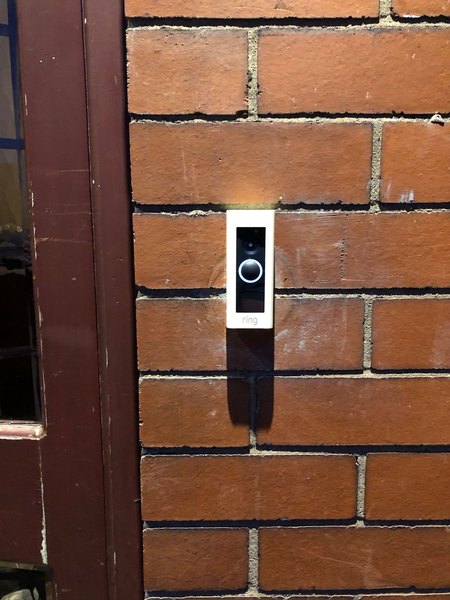

اتصال زنگ ویدیویی Ring به زنگ‌های مکانیکی

برای اینکه هم زنگ ویدیویی هوشمند و هم زنگ کلاسیک مکانیکیت به صورت هم‌زمان کار کنن و هر کدوم ولتاژ مورد نیازشون رو داشته باشن، به یه قطعه واسط نیاز داریم تا صدای دینگ‌دانگ رو برگردونه.

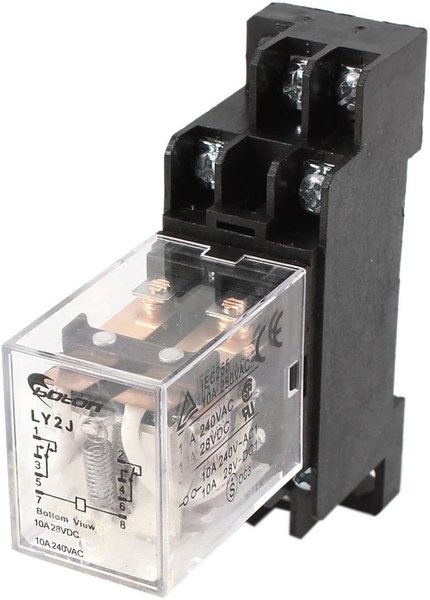

این قطعه همون رله 24 ولت AC هست که دقیقا نقش کلید فشاری زنگ‌های قدیمی رو بازی می‌کنه. وقتی فعال می‌شه مدار رو می‌بنده و صدای "دینگ" میاد، وقتی هم رها می‌شه صدای "دانگ" به گوش می‌رسه.

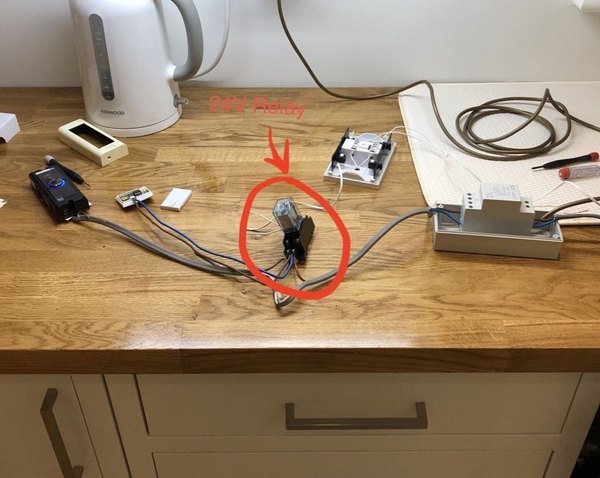

این رله دقیقا بین مدار 24 ولت زنگ هوشمند و مدار 8 ولت زنگ مکانیکی قرار می‌گیره. به این ترتیب نه ولتاژ اضافی به زنگ قدیمی آسیب می‌رسونه و نه زنگ جدیدت دچار افت ولتاژ می‌شه. تو تصاویر می‌تونی مدار تست شده رو روی میز کار ببینی.

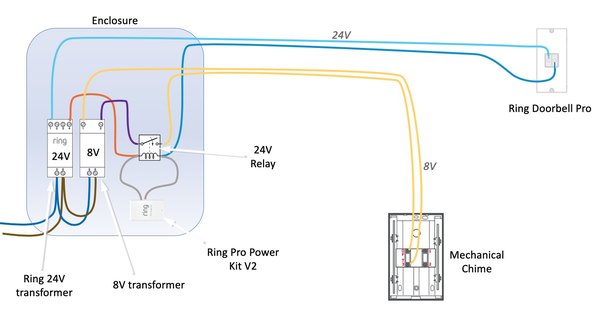

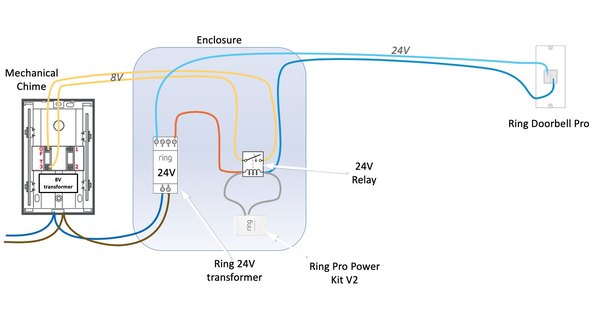

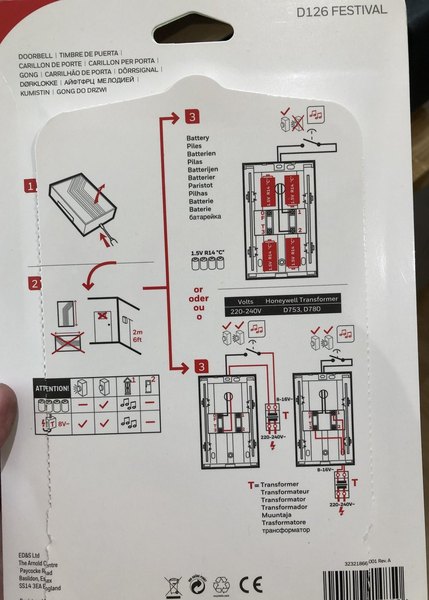

نقشه‌های سیم‌کشی این پروژه دو تا حالت دارن؛ بستگی داره زنگ مکانیکی تو از ترانسفورماتور داخلی استفاده کنه یا ترانسفورماتور خارجی. تو هر دو حالت، پایه و اساس سیم‌کشی دقیقا یکسانه، اما حتما باید کاتالوگ زنگ مکانیکی خودت رو چک کنی. مثلا تو مدلی که من استفاده کردم، باید سیم‌ها رو به ترمینال‌های 0 و 3 وصل می‌کردم.

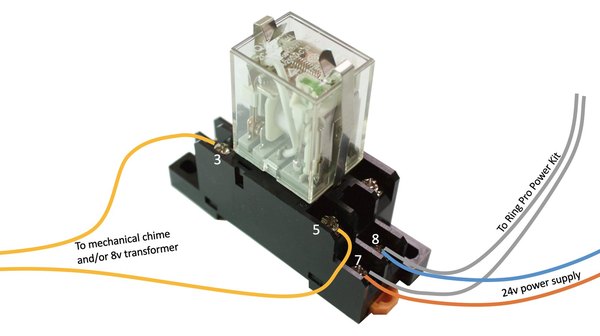

در مورد رله، باید مطمئن بشی که تغذیه بوبین اون حتما به جریان 24 ولت AC متصله. سوئیچ کردن زمانی انجام می‌شه که زنگ در فشرده بشه و جریان کافی برای فعال شدن بوبین به رله برسه.

بنابراین، حتما زنگ مکانیکی رو به ترمینال‌های حالت عادی-باز (Normally-Open یا NO) رله وصل کن. اگه به ترمینال‌های بسته وصلش کنی، زنگ به صورت معکوس کار می‌کنه!

یه نکته کوچیک: وقتی برای اولین بار برق سیستم رو وصل می‌کنی و زنگ ویدیویی در حال راه‌اندازی و اتصال به شبکه‌ست، ممکنه زنگ مکانیکی یکی دو بار صدا بده. این کاملا طبیعیه و تو استفاده روزمره تکرار نمی‌شه.

+5

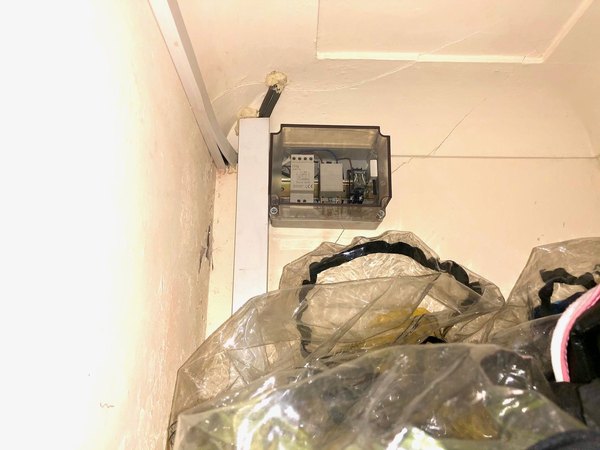

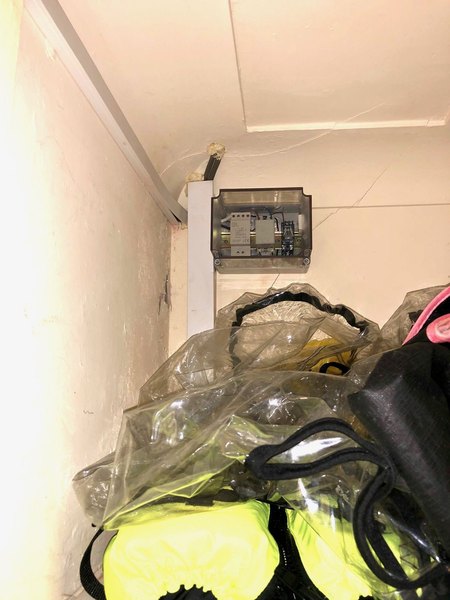

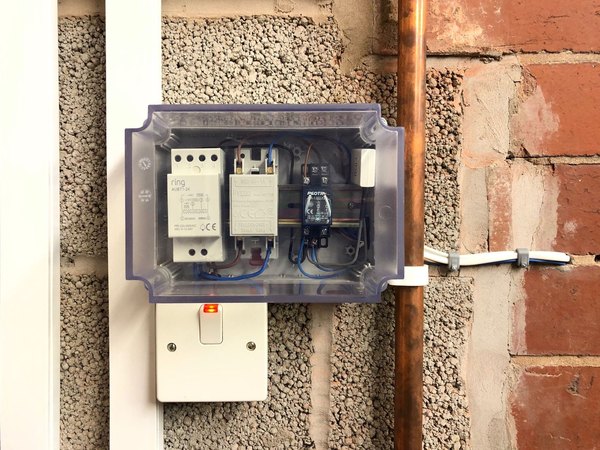

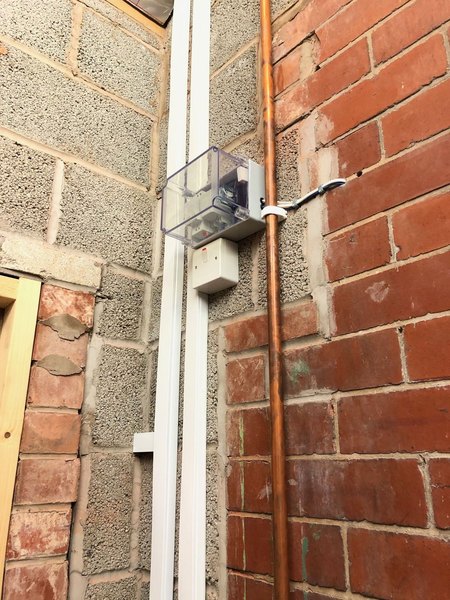

همون‌طور که تو نقشه‌های قبل دیدی، قرار دادن تمام این قطعات پراکنده کنار هم ممکنه ظاهر جذابی نداشته باشه. برای اینکه یه نصب فوق‌العاده تمیز و حرفه‌ای داشته باشی، می‌تونی از یه جعبه تقسیم پلاستیکی استفاده کنی و اون رو تو یه فضای دور از دید مثل گاراژ یا پشت دیوار نصب کنی.

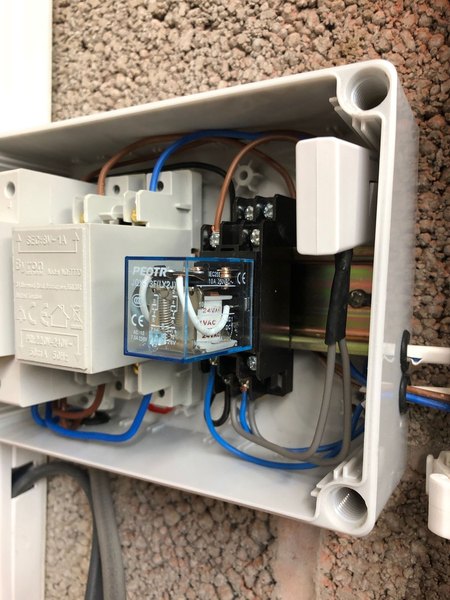

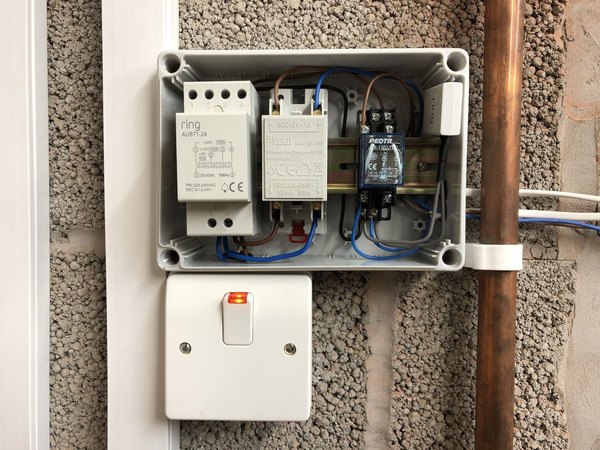

با این روش کابل‌کشی‌ها کاملا مخفی می‌شه و فقط یه کابل به سمت زنگ مکانیکی و یه کابل به بیرون سمت زنگ ویدیویی می‌ره. تو تصاویر می‌تونی ایده خوبی برای چیدمان داخل جعبه بگیری. با کمی سلیقه می‌تونی قطعات رو طوری جاسازی کنی که هم تهویه خوبی داشته باشن و هم در صورت نیاز به راحتی در دسترس باشن.

+3

زنگ‌های ویدیویی Ring همراه با یه کیت به نام بای‌پس عرضه می‌شن که کارش محافظت از سیستم زنگه. خیلیا موقع نصب این زنگ‌ها تو خونه، قطعه بای‌پس رو کلا حذف می‌کنن چون فکر می‌کنن باعث قطعی می‌شه؛ اما این یه اشتباه بزرگه! شرکت سازنده به شدت تأکید کرده که وجود این قطعه تو مدار کاملا ضروریه و نباید حذفش کنی.

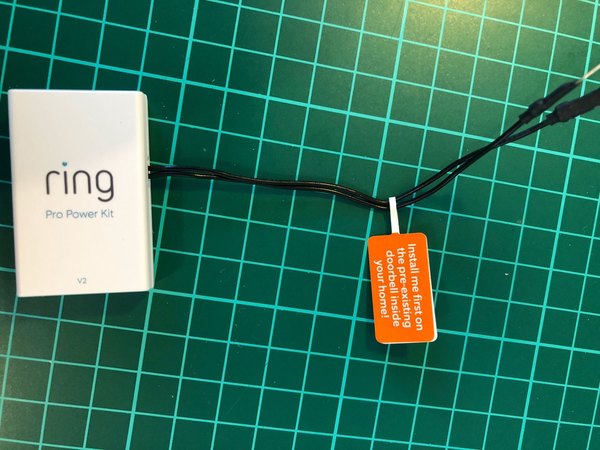

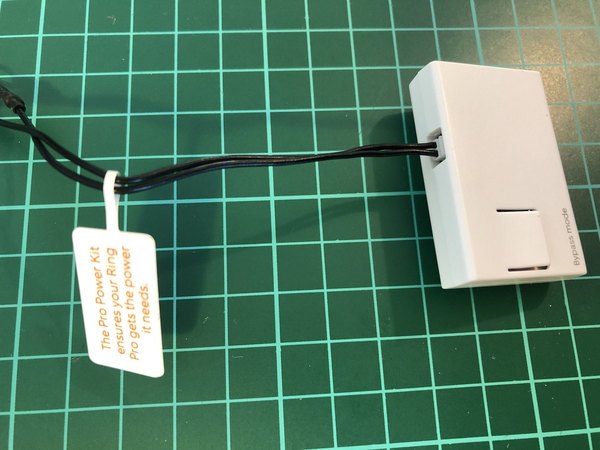

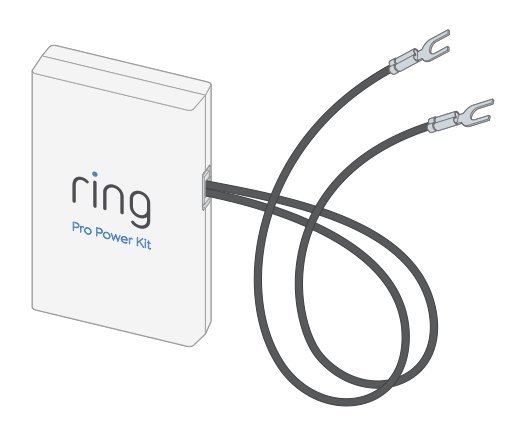

منتها ما تو این پروژه قرار نیست زنگ مکانیکیمون رو بای‌پس کنیم (از مدار خارج کنیم). پس باید از این قطعه، نه به عنوان بای‌پس، بلکه تو حالت دومش یعنی Power Pro Kit (PPK) استفاده کنیم.

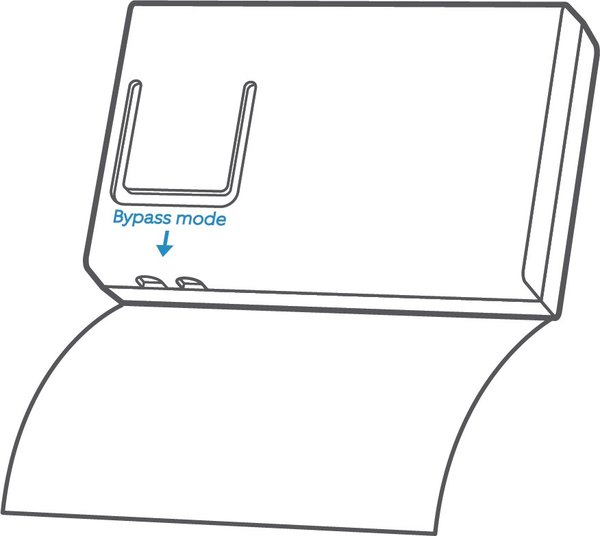

اگه دقت کنی روی این کیت یه برچسب زده شده که نحوه اتصال کابل‌ها رو توضیح می‌ده. باید این برچسب رو به آرومی بکنی تا یه پورت مخفی زیرش نمایان بشه. اما متأسفانه کابلی برای این پورت تو جعبه نیست!

اینجا دو تا راه پیش روت داری تا این مشکل رو حل کنی. البته اخیرا کابل PPK V2 به صورت جداگانه هم تو بعضی فروشگاه‌ها برای خرید موجود شده.

راه اول اینه که از شرکت گارانتی‌کننده یا فروشنده بخوای این کابل رو برات تأمین کنن. راه دوم هم لحیم‌کردن سیم به پین‌های داخلیه که اصلا توصیه نمی‌شه. بهترین و منطقی‌ترین کار همون تهیه کابل فابریک PPK هست تا خیالت از بابت اتصالات ظریفش راحت باشه و برد اصلی آسیب نبینه. ساختار داخلی این قطعه کاملا با بقیه سیستم هم‌خوانی داره و کارایی زنگت رو به شدت بالا می‌بره.

یه نکته به شدت مهم نرم‌افزاری هم اینه که حتما وارد تنظیمات اپلیکیشن Ring بشی و نوع زنگ رو روی مکانیکی (Mechanical Chime) تنظیم کنی.

با این کار، سیستم هوشمند می‌فهمه که باید یه پالس جریان یک آمپری به مدار بفرسته تا بوبین زنگ کلاسیک رو تحریک کنه و صدای زنگ تو خونه پخش بشه.

امیدوارم این اطلاعات بهت کمک کنه تا سیستم زنگ خونت رو خیلی حرفه‌ای ارتقا بدی. استفاده از این مدار کاملا تست شده و بدون هیچ باگ یا قطعی کار می‌کنه.

اگه یه زمانی هم نیاز به بررسی سیستم داشته باشی، به لطف جعبه تقسیمی که ساختی، همه‌چیز دم دستته و به راحتی می‌تونی قطعات رو تعویض کنی.

یکی از کارهای خوبی که می‌تونی برای افزایش ایمنی انجام بدی اینه که تغذیه کل این مجموعه رو از طریق یه فیوز 3 آمپری وصل کنی. این فیوز برای محافظت از کل قطعات کاملا کافی و مطمئنه.

در نهایت از نتیجه کار بی‌نهایت لذت می‌بری؛ چون هر بار که دکمه زنگ مدرنت فشرده می‌شه، صدای دلنشین و مکانیکی زنگ تو خونه می‌پیچه که حس نوستالژی خیلی خوبی داره.

قطعات اصلی که تو این آموزش استفاده کردیم شامل یه جعبه تقسیم، یه رله 24 ولت AC و یه ترانسفورماتور کاهنده بودن که خیلی راحت می‌تونی از فروشگاه‌های الکترونیکی تهیه‌شون کنی.

ترکیب این دو تکنولوژی در کنار هم حس خیلی جالبی می‌ده. امیدوارم از این آموزش اختصاصی در سایت آیسی‌مدار لذت برده باشی. حتما لینک این صفحه رو برای دوستات هم بفرست تا اونا هم بتونن خونشون رو به روشی خلاقانه هوشمند کنن!
