تقویت خفن برد ماژول NRF24L01 با ساخت آنتن دوقطبی دست‌ساز

برای اینکه ماژول NRF24L01+ خودت رو ارتقا بدی و یه آنتن دوقطبی (Dipole) حرفه‌ای براش بسازی، به چند تا ابزار ساده نیاز داری:

• ماژول NRF24L01+ (یک یا دو عدد بسته به نیاز پروژه‌ات)
• هویه و وسایل لحیم‌کاری کامل
• یک کاتر ظریف یا تیغ جراحی (برای تراشیدن روکش محافظ روی برد)
• کمی سیم مفتولی توپر نمره 24 (یا نهایتا تا نمره 30)

+3

اول از همه باید بدونیم که اضافه کردن آنتن جدید نیازمند قطع کردن آنتن پیش‌فرض روی برده. تو طراحی‌های دوقطبی، فرکانس 2.4 گیگاهرتز به شدت به ظرفیت خازنی و مقاومت مسیر حساسه. پس باید با دقت و قدم‌به‌قدم پیش بریم.

تصاویر بالا مربوط به بردهایی هستن که تو مراحل آزمایش، مدام روشون لحیم‌کاری انجام شده. ممکنه حین خم کردن و کار با سیم‌ها، پدهای مسی از روی برد کنده بشن؛ پس باید خیلی ظریف عمل کنیم.

دو تا نکته تجربی خیلی مهم: اول اینکه بهتره پایه مربوط به اتصال زمین (Ground) رو از پشت برد لحیم کنی؛ اینطوری هم از نظر مکانیکی محکم‌تر می‌شه و هم تو عملکرد تاثیر بهتری داره. دوم اینکه قبل از لحیم‌کاری، حتما سیم‌ها رو با یک قطره چسب قطره‌ای یا چسب حرارتی روی برد ثابت کن. این کار باعث می‌شه سیم‌ها موقع تست یا لحیم‌کاری تکون نخورن و به پدهای مسی فشار نیارن.

حالا بریم سراغ مراحل اصلی ساخت:

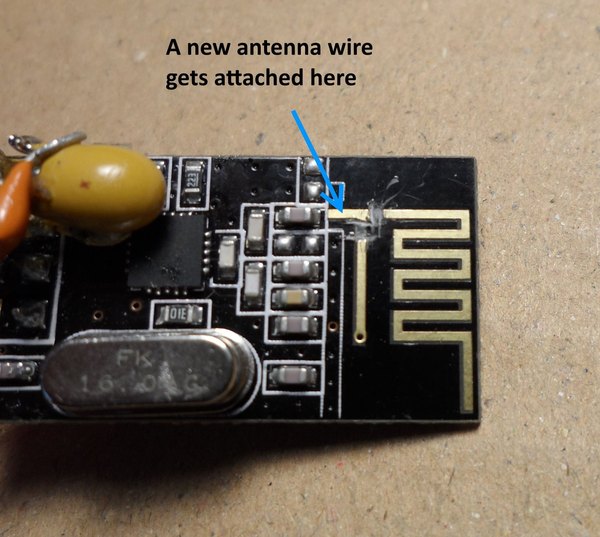

1. با یه کاتر تیز، دو تا برش به عرض 1 تا 2 میلی‌متر روی مسیرهای مسی (Traces) پایین آنتن پیش‌فرض ایجاد کن (دقیقا مثل عکس اول). این کار آنتن روی برد رو کاملا از مدار خارج می‌کنه.

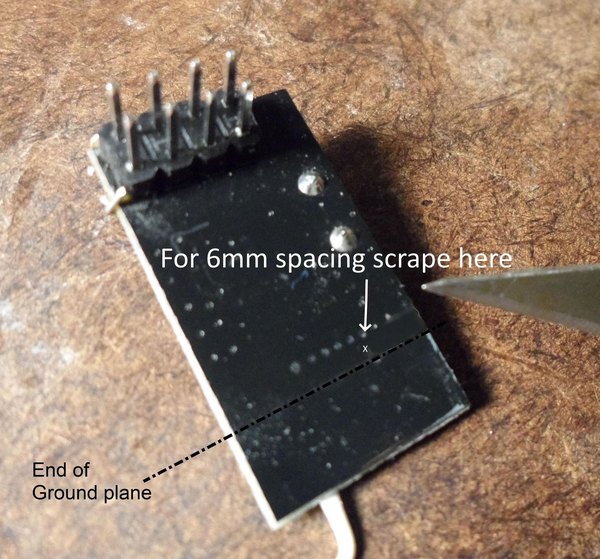

2. ماژول رو برگردون. با همون کاتر، روکش سبز رنگ لبه بخش اتصال زمین (Ground Plane) رو به آرومی بتراش تا مس زیرش برق بزنه (مثل عکس دوم).

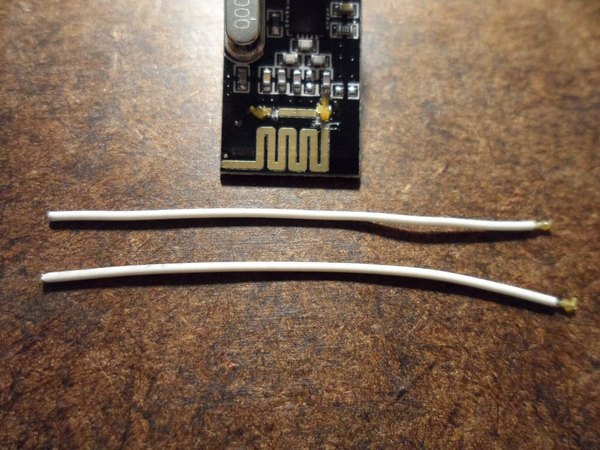

3. دو تا تیکه سیم مفتولی نمره 24 رو هر کدوم به طول حدود 50 میلی‌متر ببر.
4. یکی دو میلی‌متر از روکش یک سر هر دو سیم رو لخت کن.
5. سر لخت‌شده سیمی که قراره به زمین متصل بشه رو با زاویه 90 درجه به سمت داخل خم کن.

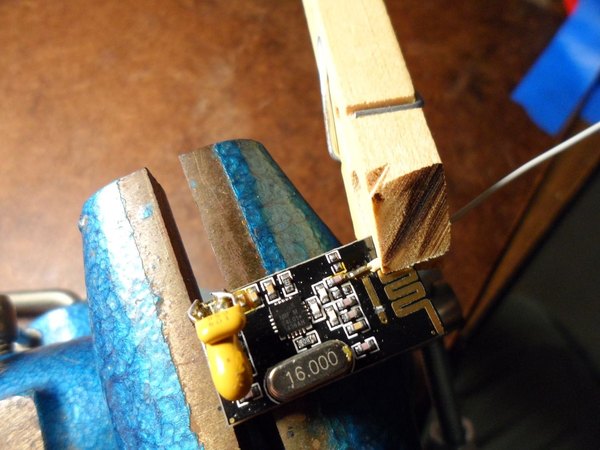

6. حالا سیم‌ها رو با کمی چسب روی برد محکم کن تا برای لحیم‌کاری آماده بشن. سیم اول رو دقیقا زیر مسیرهایی که قطع کردی بچسبون و سیم دوم رو روی لبه مس‌تراشیده‌شده در پشت برد. این دو سیم باید کاملا موازی باشن و 6 میلی‌متر از هم فاصله داشته باشن.
7. وقتی چسب کامل خشک شد، روی قسمت‌های لخت‌شده کمی روغن لحیم بزن و سریع لحیمشون کن. استفاده از روغن لحیم باعث می‌شه قلع به سرعت بگیره و حرارت هویه به برد آسیب نرسونه.

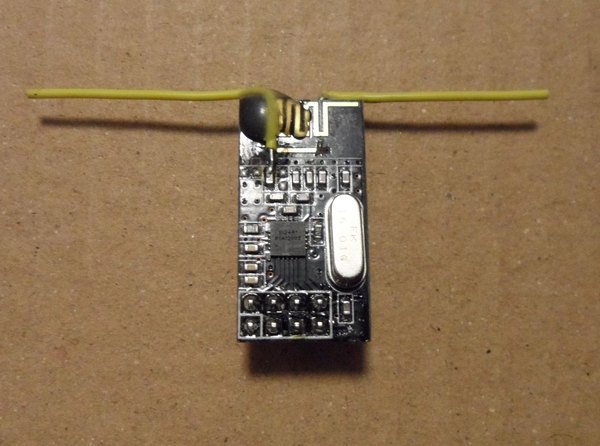

8. سیم‌ها رو از لبه برد با زاویه 90 درجه در خلاف جهت همدیگه به سمت بیرون خم کن. اگه سیم‌ها رو درست نچسبونده باشی، موقع این خم‌کاری ممکنه پدهای مسی کنده بشن، پس حسابی مراقب باش.
9. از همون نقطه‌ای که سیم رو خم کردی، دقیقا 30 میلی‌متر اندازه بگیر و اضافیش رو بچین. چون بریدن دقیق سخته، اول با یه ماژیک نوک‌نازک علامت بزن و بعد با سیم‌چین قطعش کن.
10. در آخر، با یه مولتی‌متر روی حالت تست بوق (Continuity) چک کن تا مطمئن بشی پایه آنتن جدید به مسیرهای آنتن قدیمی (که تو قدم اول قطعشون کردیم) هیچ اتصالی نداشته باشه.

حالا ماژول NRF24L01+ تو خیلی قدرتمندتر از قبل شده. با این تغییر ساده می‌تونی برد ارتباطی پروژه‌هات رو به شدت افزایش بدی یا با توان مصرفی کمتری همون برد قبلی رو به دست بیاری. حتی اگه این تغییر رو فقط روی یکی از ماژول‌ها (گیرنده یا فرستنده) انجام بدی باز هم تاثیرش رو می‌بینی، اما اگه هر دو طرف ارتباط رو به این آنتن مجهز کنی، برد سیگنال دو برابر می‌شه.

مهم‌ترین نکته تو استفاده از این ماژول‌های ارتقایافته، جهت‌گیری آنتن‌هاست. تو شبکه‌های بی‌سیم، آنتن‌های فرستنده و گیرنده باید حتما موازی با هم باشن. اگه یه سمت شبکه آنتن‌ها رو عمودی بستی، سمت دیگه هم باید دقیقا همون شکلی باشه.

آنتن‌های فرستنده و گیرنده تو پروژه‌ات چه افقی باشن و چه عمودی، قانون طلایی اینه که موازی روبه‌روی هم قرار بگیرن تا امواج تو بهترین حالت ممکن دریافت بشن.

اگه یه سمت پروژه‌ات از ماژول‌های آنتن‌دار و قوی‌تر استفاده می‌کنی و سمت دیگه این ماژول دست‌ساز رو گذاشتی، بازم رعایت کردن زاویه یکسان شرط اصلی برای رسیدن به بالاترین کیفیت سیگناله؛ مخصوصا زمانی که قطعات به صورت ثابت تو جعبه نصب می‌شن.

با این ترفند ساده، کیفیت و برد ارتباطی بین 50 تا 100 درصد نسبت به ماژول‌های دست‌نخورده بهتر می‌شه. شاید به پای ماژول‌های دارای آنتن خارجی تقویتی یا مدل‌های PA+LNA نرسه، اما برای یه راه‌حل سریع، جمع‌وجور و رایگان، نتیجه‌اش فوق‌العاده‌ست.

هدف از این آموزش دقیقا همین بود که با کمترین امکانات بتونیم کیفیت ارسال و دریافت دیتا رو برای پروژه‌های آردوینو بالا ببریم و از شر قطعی‌های بی‌مورد راحت بشیم.

همیشه این سوال پیش میاد که چطور می‌تونم بیشترین برد رو از این ماژول‌های کوچیک بگیرم؟ الان دیگه جوابش رو می‌دونی. برو سراغ ساختش و مطمئن باش از پایداری ارتباطش حسابی لذت می‌بری.

اگه دوست داری قبل از نصب دائمی، ماژول‌های تغییریافته‌ات رو به دقت تست کنی، تو بخش بعدی روش‌هایی که برای بهینه‌سازی این آنتن استفاده کردیم رو توضیح دادم.

شاید برات جالب باشه بدونی این ابعاد و فاصله‌ها چطور به دست اومدن. تنظیم کردن فرکانس 2.4 گیگاهرتز کار به شدت حساسیه و تغییر دادن طول سیم تو حد میلی‌متر می‌تونه روی عملکرد آنتن تاثیر مستقیم بذاره.

برای تست و بررسی، می‌تونی از هر نوع برد آردوینو و ماژول‌های NRF24L01+ استفاده کنی. فقط یادت باشه که این ماژول‌ها با ولتاژ 1.9 تا 3.6 ولت کار می‌کنن و حتما باید تغذیه مناسبی براشون فراهم کنی تا افت ولتاژ باعث خطای تست نشه.

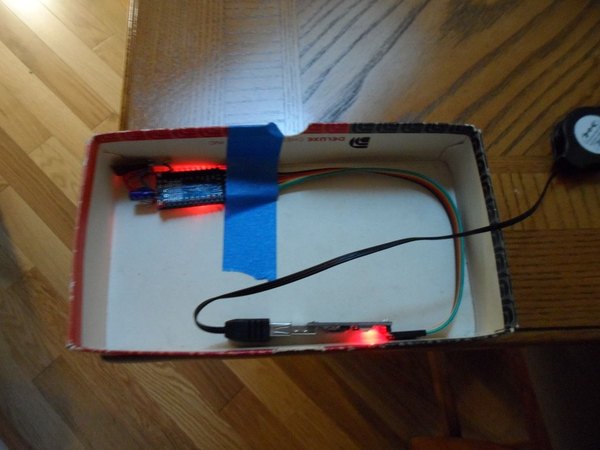

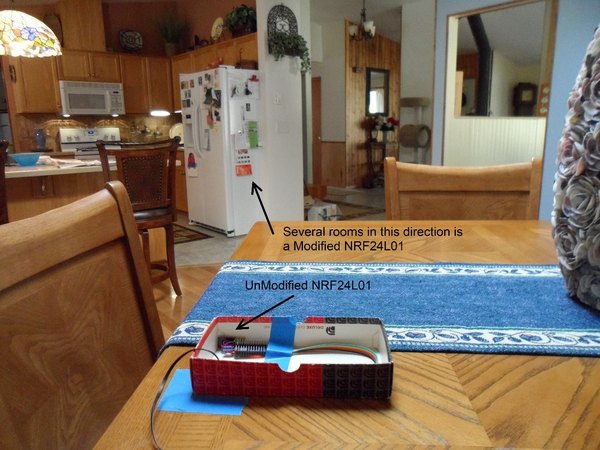

برای تست پایداری، معمولا یک آردوینو پرو مینی به همراه یک ماژول دست‌نخورده به عنوان گره دوردست (Remote) در نظر گرفته می‌شه. وظیفه این بخش فقط اینه که بسته دیتا رو بگیره و دوباره به عنوان تاییدیه (Acknowledgment) پس بفرسته. این مجموعه رو می‌تونی تو یه جعبه کوچیک قرار بدی تا جابه‌جا کردنش تو فواصل مختلف برای تست راحت‌تر بشه.

در سمت دیگه، یه آردوینو نانو با ماژول NRF ارتقایافته به عنوان فرستنده اصلی قرار می‌گیره که ثابته. از طریق مانیتور سریال یا یه نمایشگر LCD کوچیک می‌تونی درصد موفقیت بسته‌های ارسالی رو بسنجی. تو همون تست‌های اولیه مشخص می‌شه که آنتن دوقطبی هم تو دریافت و هم تو ارسال غوغا می‌کنه.

فرقی نمی‌کنه ماژول تغییریافته رو تو کدوم سمت استفاده کنی، در هر صورت پایداری شبکه بهتر می‌شه. چون تو پروتکل این ماژول‌ها، ارسال موفقیت‌آمیز زمانی تایید می‌شه که بسته برگشتی (Ack) هم بدون نقص دریافت بشه. عوامل زیادی موقع تست روی کیفیت سیگنال تاثیر می‌ذارن:

• دست زدن به آنتن یا نزدیک کردن دست به سیم‌های تغذیه.
• قرار گرفتن بدن بین مسیر ارتباطی فرستنده و گیرنده.
• تغییرات جزئی در ولتاژ تغذیه که به شدت روی پایداری موثره.
• زاویه و جهت‌گیری آنتن‌ها نسبت به هم.
• ترافیک شبکه‌های وای‌فای اطراف. گاهی وجود مودم‌های روشن تو محیط باعث می‌شه نویز به شدت بالا بره و عملکرد ماژول افت کنه. برای همین تست‌ها باید تو شرایط محیطی مختلف تکرار بشن.

تست کردن برد تو محیط‌های بسته و داخل خونه خیلی سخت‌تر از محیط باز و بدون مانعه. چون امواج به دیوارها و وسایل برخورد می‌کنن و منعکس می‌شن، جابه‌جا کردن ماژول حتی به اندازه چند سانتی‌متر هم می‌تونه نتایج رو زیر و رو کنه. الگوی تابش آنتن هم مهمه، اما معمولا تو فواصل خیلی نزدیک تغییرات شدید سیگنال بیشتر به خاطر انعکاس امواج از اجسام اطرافه.

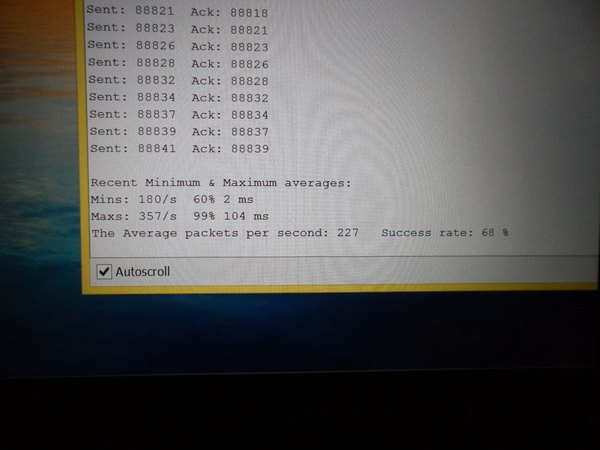

با نوشتن یه کد ساده پینگ (Ping)، به راحتی می‌تونی آمار بسته‌های موفق رو استخراج کنی و عملکرد آنتن رو تحلیل کنی. موقع تست، حتما پایه‌های برد رو روی میز محکم کن تا زاویه آنتن‌ها حین آزمایش تغییر نکنه. اعدادی که ما به دست آوردیم نتیجه میانگین‌گیری از چندین تست تو شرایط مکانی مختلف بوده.

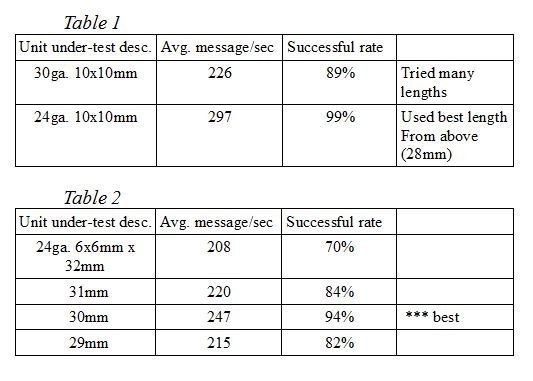

جالبه بدونی تو فواصل بالا و موانع زیاد، ماژول‌های دست‌نخورده حتی یه دونه بسته موفق هم نتونستن ارسال کنن، اما این ماژول تغییریافته هنوز داشت کار می‌کرد. بعد از کلی آزمایش، به این نتیجه رسیدیم که سیم مسی نمره 24 عملکرد خیلی بهتری نسبت به سیم‌های نازک‌تر مثل نمره 30 داره.

شاید تفاوت عملکرد سیم‌ها روی کاغذ حدود 10 درصد باشه، اما تو فرکانس‌های بالا همین تغییرات کوچیک هم به پایداری سیگنال کمک می‌کنه. با تغییر دادن طول شاخک‌ها حتی در حد یک میلی‌متر، رزونانس آنتن تغییر می‌کنه.

در نهایت، بهینه‌ترین ابعاد برای این سیم‌ها همون اندازه‌هایی هستن که تو مراحل ساخت بهت گفتیم. برای اینکه ماژول راحت‌تر تو جعبه‌های کوچیک جا بشه، فاصله دو تا سیم از هم رو روی 6 میلی‌متر تنظیم کردیم. بعد از اون، با بریدن و تست کردن مداوم، طول 30 میلی‌متر برای بازوهای آنتن به عنوان ایده‌آل‌ترین اندازه مشخص شد.

البته اگه تجهیزات آزمایشگاهی فرکانس رادیویی و ابزارهای اندازه‌گیری امپدانس داری، می‌تونی طول این سیم‌ها رو حتی میلی‌متری‌تر هم بهینه کنی.

ترکیب فاصله 6 میلی‌متری و طول 30 میلی‌متری با سیم نمره 24، یه خروجی تست‌شده و بسیار مطمئن رو برای پروژه‌ها بهت می‌ده؛ بدون اینکه نیاز باشه یه آنتن بزرگ و دست‌وپاگیر رو به مدارت اضافه کنی. باز هم تاکید می‌کنم، موازی بودن آنتن‌ها کلید اصلی موفقیت تو این شبکه‌هاست. همیشه زاویه فرستنده و گیرنده رو چک کن.

وقتی هر دو طرف شبکه از یه نوع آنتن ثابت استفاده می‌کنن، هم‌راستا بودن دقیق اون‌ها باعث می‌شه کمترین هدررفت سیگنال رو داشته باشی و به نهایت برد ممکن برسی.

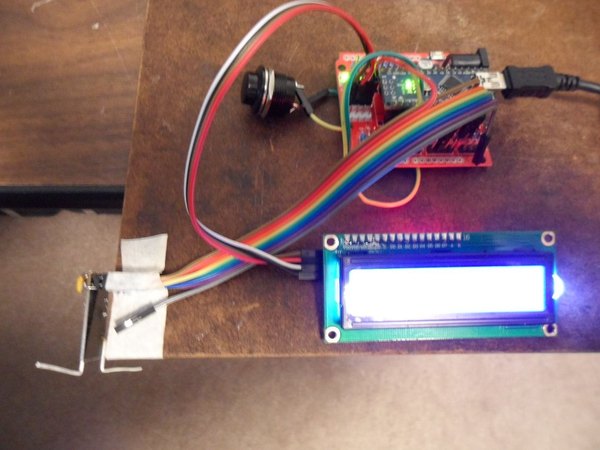

اگه می‌خوای خودت هم این آنتن‌های دست‌ساز رو تو شرایط واقعی بسنجی، کافیه دو تا برد آردوینو (مثل آردوینو نانو یا پرو مینی)، دو تا ماژول NRF24L01 ارتقایافته، یه کلید پوش‌باتن برای ریست کردن نتایج و یه نمایشگر LCD کاراکتری داشته باشی.

با نوشتن یه کد ساده برای ارسال و دریافت پینگ، راحت می‌تونی درصد خطای ارتباط رو قبل و بعد از این تغییر اندازه بگیری و از قدرت آنتن دوقطبی خودت شگفت‌زده بشی.

این پروژه یه نمونه عالی از اینه که چطور با کمترین امکانات می‌شه بردهای الکترونیکی رو بهینه‌سازی کرد و محدودیت‌ها رو دور زد. حتما این آنتن رو بساز و روی پروژه‌هات تستش کن. بی‌صبرانه منتظریم تا نتیجه کار، تجربیات و خلاقیت‌های خودت رو تو اپلیکیشن آیسی‌مدار با ما و بقیه بچه‌ها به اشتراک بذاری تا همه از ایده‌های خفنت استفاده کنن. موفق باشی!
