نمایش متن روی ال‌سی‌دی: راه‌اندازی نمایشگر LCD با آردوینو

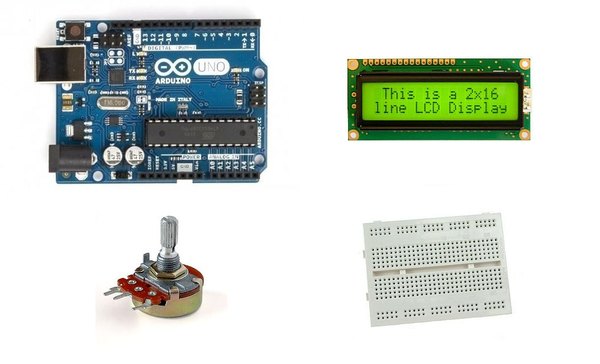

برای این پروژه به چند تا قطعه ساده نیاز داری که لیستشون رو این پایین برات آوردم:

• برد آردوینو UNO
• برد بورد
• نمایشگر LCD کاراکتری 16x2
• پتانسیومتر (مثلا 4.7 یا 10 کیلواهم)

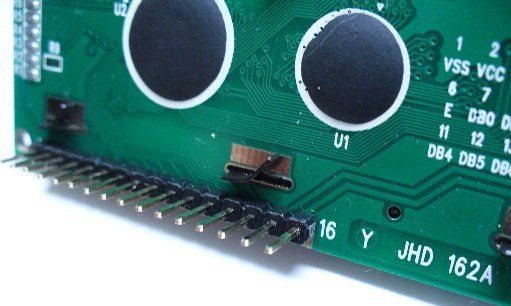

اول بیا یه نگاهی به پایه‌های این نمایشگر بندازیم تا بفهمیم هر کدوم چه کاری انجام می‌دن:

• پایه‌های تغذیه (Vss و Vcc): برای روشن کردن و تامین برق ال‌سی‌دی استفاده می‌شن.
• پایه کنتراست (Vo): با وصل کردن این پایه به پتانسیومتر، می‌تونی میزان روشنایی و وضوح متن‌ها رو تنظیم کنی.
• پایه انتخاب رجیستر (RS): مشخص می‌کنه که قراره دستور به حافظه ال‌سی‌دی فرستاده بشه یا فقط می‌خوایم یه متن رو چاپ کنیم.
• پایه خواندن/نوشتن (R/W): حالت خواندن یا نوشتن اطلاعات رو مشخص می‌کنه که ما اینجا برای نوشتن استفاده‌اش می‌کنیم.
• پایه فعال‌ساز (Enable): به ال‌سی‌دی اجازه میده تا اطلاعات رو روی رجیسترها بنویسه.
• پایه‌های دیتا (D0 تا D7): این هشت تا پایه برای انتقال داده‌ها استفاده می‌شن. وضعیت صفر یا یک بودن این پایه‌ها، همون اطلاعاتی هست که روی صفحه نشون داده میشه.
• پایه‌های نور پس‌زمینه (Bklt+ و Bklt-): برای روشن و خاموش کردن نور بک‌لایت ال‌سی‌دی به کار می‌رن.

این نمایشگرها می‌تونن تو دو حالت 4 بیتی و 8 بیتی کار کنن. حالت 4 بیتی فقط به هفت تا از پایه‌های آردوینو نیاز داره، در حالی که برای حالت 8 بیتی باید 11 تا پایه رو اشغال کنی. از اونجایی که برای چاپ متن روی صفحه همون حالت 4 بیتی کاملا جواب میده و سیم‌کشی کمتری هم داره، ما تو این آموزش از همین روش استفاده می‌کنیم.

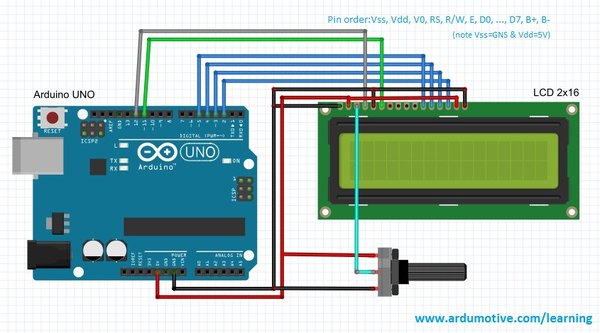

حالا وقتشه قطعات رو روی برد بورد بچینی و سیم‌کشی رو انجام بدی. اتصالات خیلی ساده هستن؛ فقط کافیه دقیقا طبق تصویر بالا پیش بری و پایه‌های ال‌سی‌دی رو به پین‌های مشخص شده روی آردوینو وصل کنی. حواست باشه که پایه‌های پتانسیومتر رو هم درست وصل کنی تا بعدا بتونی وضوح متن رو تغییر بدی.

بریم سراغ بخش جذاب ماجرا یعنی کدنویسی! تو کدهای آردوینو، دستور lcd.begin(16,2) تعداد ستون‌ها و سطرهای نمایشگر رو مشخص می‌کنه. مثلا اگه یه ال‌سی‌دی بزرگتر مثل مدل 20 در 4 داری، باید این خط رو به lcd.begin(20,4) تغییر بدی تا برنامه درست کار کنه.

با استفاده از دستور lcd.print("--message--") می‌تونی متن دلخواهت رو روی سطر و ستون اول چاپ کنی. فقط یادت باشه طول این پیام نباید بیشتر از تعداد ستون‌های نمایشگرت باشه. مثلا برای یه ال‌سی‌دی 16 ستونه، نهایت می‌تونی 16 تا کاراکتر پشت سر هم بنویسی.

دستور lcd.setCursor(0,1) هم برای جابه‌جا کردن مکان‌نما استفاده میشه و به ال‌سی‌دی میگه که متن بعدی رو از ستون اول و سطر دوم شروع کن. حالا اگه یه نمایشگر 20 در 4 داشته باشی و بخوای متنت از ستون پنجم سطر سوم شروع بشه، باید از دستور lcd.setCursor(4,2) استفاده کنی.

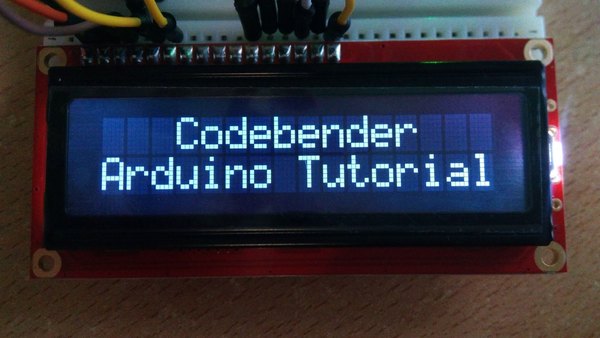

حالا کافیه محیط نرم‌افزار آردوینو رو باز کنی، کدهات رو بنویسی و روی برد آپلود کنی. به همین راحتی تونستی نمایشگرت رو راه بندازی و پیام‌های خودت رو روش ببینی.

پیشنهاد می‌کنم یکم با کدها بازی کنی و تغییرشون بدی. مثلا متن‌های سطر اول و دوم رو عوض کن یا جای نوشته‌ها رو تغییر بده تا کاملا دستت بیاد که هر دستور دقیقا چیکار می‌کنه.

خسته نباشی! تو این آموزش موفق شدی یه نمایشگر LCD کاراکتری رو به آردوینو وصل کنی و متن دلخواهت رو روش نمایش بدی. حالا می‌تونی از این صفحه نمایش تو پروژه‌های پیشرفته‌ترت استفاده کنی و خروجی انواع سنسورها رو روش نشون بدی.
