مدار آشکار ساز برق
چک کردن در تو سیمها | بررسی کابلها | تشخیص نشتی برق
توضیحات

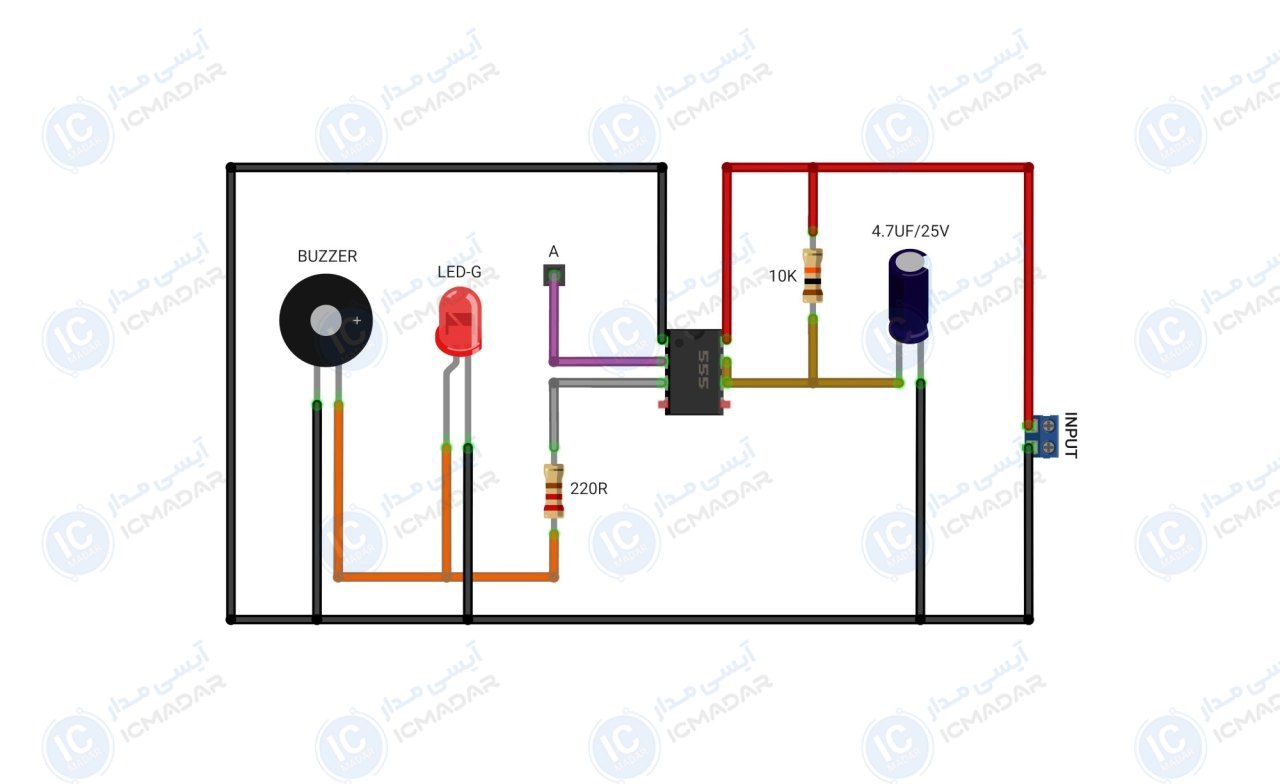

این مدار یه آشکارساز برقه که میتونه خیلی راحت وجود برق رو از فاصله نزدیک تشخیص بده. کافیه آنتنش رو به سیم، کابل یا هر وسیله برقی نزدیک کنی؛ اگه برقی وجود داشته باشه، LED روشن میشه و بازر هم یه صدای هشدار میده تا متوجه بشی. این مدار با قطعات سادهای مثل آیسی NE555، یه خازن 4.7 میکروفاراد و چندتا مقاومت درست شده که کارش رو دقیق و قابل اعتماد میکنه.
برای اینکه مدار درست کار کنه، باید آنتنش رو با سیم لاکی مثل یه حلقه بپیچی و به مدار وصل کنی. آیسی NE555 اینجا نقش مغز مدار رو داره و سیگنال لازم رو
مشخصات فنی
- تراشه : NE555
- تغذیه ورودی : 5 تا 12 ولت
- نوع تغذیه : مستقیم
- جریان مصرفی : 10 میلیآمپر
- هشدار : نور و صوتی
- تداخل امواج الکترومغناطیسی : کم
- طراحی آنتن : انعطافپذیر
- واکنش : سریع و آنی
- پی سی بی : 25 در 40 میلیمتر
- تعداد قطعات : 6 عدد
لیست قطعات
- آیسی NE555
- بازر 5 ولت
- خازن 4.7 میکرو فاراد 25 ولت
- مقاومت 220 اهم
- مقاومت 10 کیلو اهم
- ال ای دی مات قرمز
آشنایی با قطعات مدار

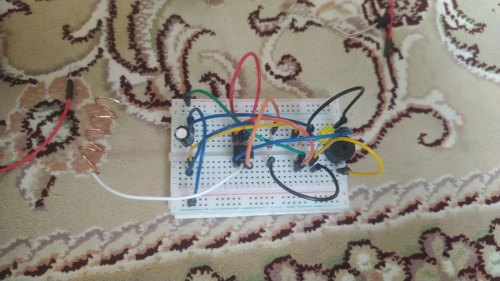

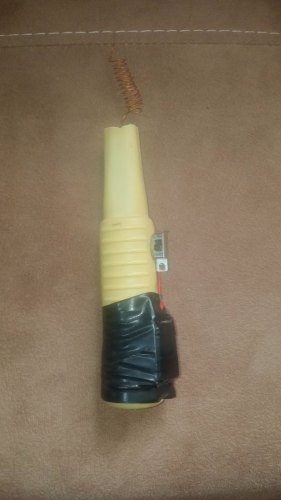

تا الان ۲ نفر این پروژه رو ساختند!
