مدار روشن کردن ال ای دی
تزئین فضای داخلی اتاق | ساخت چراغ مطالعه ساده | روشنایی در خودرو
توضیحات
این مدار یه روش ساده و کاربردی برای روشن کردن چندتا الایدی با استفاده از یه کانکتور USB هست. خیلی راحت میشه این مدار رو به کیس کامپیوتر، آداپتور شارژ، یا حتی دستگاههای پخش ماشین متصل کرد و الایدیها رو روشن کرد.
در این مدار، جریان و ولتاژ از USB تامین میشه، که معمولاً 5 ولت استاندارده. مقاومتهای سری استفاده شده برای محدود کردن جریان هر الایدی هستند، تا از سوختن یا آسیب دیدنشون جلوگیری بشه.
ولتاژ کاری الایدیها باید حدود 1.8 تا 2.1 ولت باشه، که با توجه به نوع و رنگشون ممکنه فرق کنه. ت
مشخصات فنی
- • تغذیه ورودی : 5 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 50 میلیآمپر
- • نوع اتصال : درگاه USB
- • مصرف توان : کمتر از 1 وات
- • دمای کاری : 0 تا 50 درجه
- • رنگ LED ها : قابل تغییر
- • ویژگی : ساده و کوچک
- • پی سی بی : 27 در 2 میلیمتر
- • تعداد قطعات : 11 عدد
لیست قطعات
- ال ای دی سبز شفاف چهار عدد
- ال ای دی قرمز شفاف دو عدد
- کانکتور نری یو اس بی دو عدد
- مقاومت 56 اهم سه عدد
آشنایی با قطعات مدار

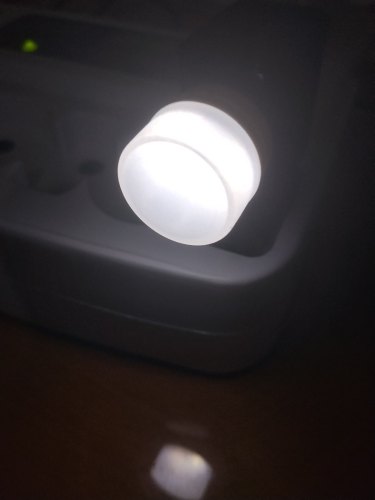

یک نفر این پروژه رو ساخته!
