مدار 5 ولت دوبل
مدارات صوتی | تقویتکنندههای عملیاتی | مدارات پردازش سیگنال
توضیحات

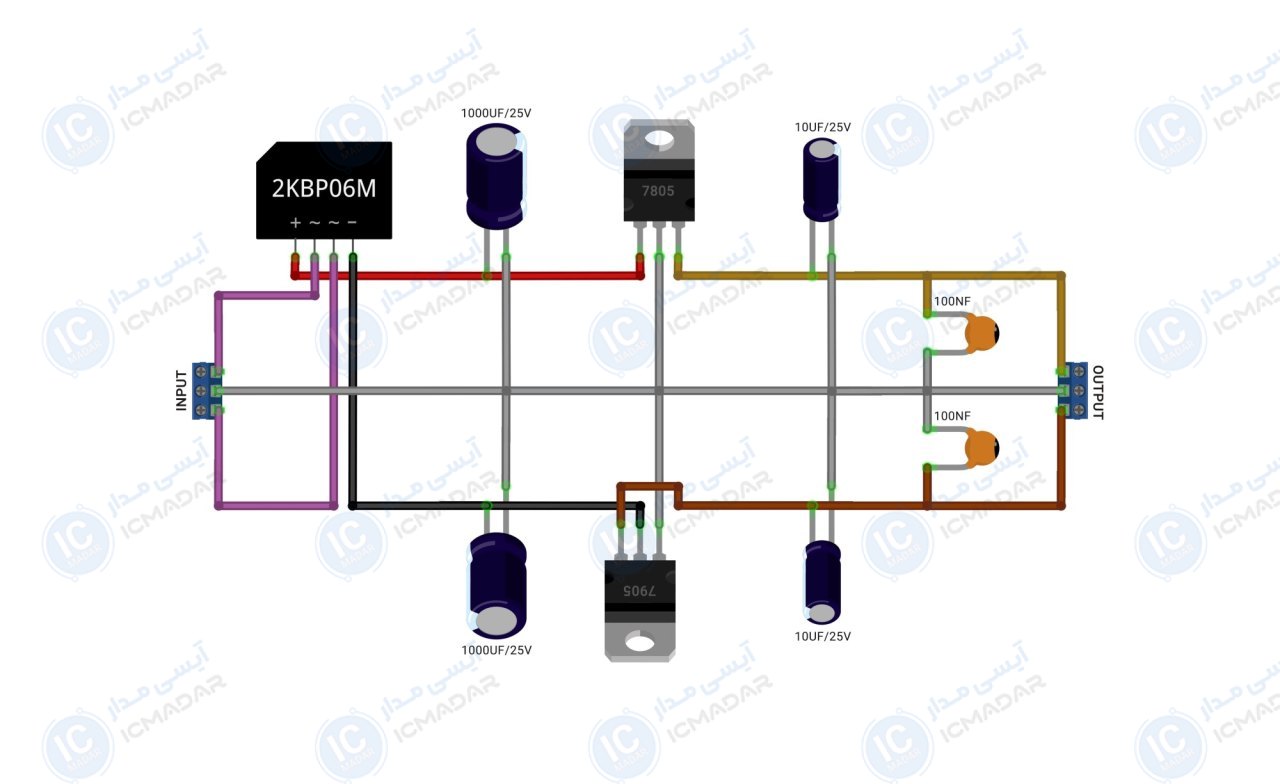

این مدار برای تولید ولتاژ دوبل (5+ و 5-) طراحی شده و برای مداراتی که به ولتاژ منفی نیاز دارن خیلی کارآمده. در ورودی، یک پل دیودی 2KB06M جریان AC رو به DC تبدیل میکنه.
بعد از اون، خازنهای 1000 میکروفاراد وظیفه صافکردن ولتاژ رو بر عهده دارن تا ریپلها کاهش پیدا کنند. ولتاژ خروجی توسط رگولاتورهای 7805 و 7905 تثبیت میشه که به ترتیب ولتاژ 5 ولت مثبت و 5 ولت منفی رو ارائه میدند.
این مدار با دقت بالایی طراحی شده تا ولتاژ خروجی پایدار و بدون نویز باشه. وجود خازنهای کوچکتر 10 میکروفاراد و 100 نا
مشخصات فنی
- • ولتاژ ورودی: 7 تا 35 ولت
- • جریان خروجی : حداکثر 1 آمپر
- • تغذیه ورودی : 0 تا 30 ولت
- • ولتاژ ریپل : کمتر از 10 میلیولت
- • نمایشگر : ندارد
- • رگولاتور منفی : 7905
- • نشانگر ال ای دی : ندرد
- • کارایی : بالا و پایدار
- • پی سی بی : 55 در 30 میلیمتر
- • تعداد قطعات : 5 عدد
لیست قطعات
- گولاتور 5 ولت 7805
- گولاتور منفی 7905
- خازن 470 میکرو فاراد 25 ولت
- خازن 2.2 میکرو فاراد 16یا 50 ولت
- خازن 10 میکرو فاراد 16 ولت
آشنایی با قطعات مدار
