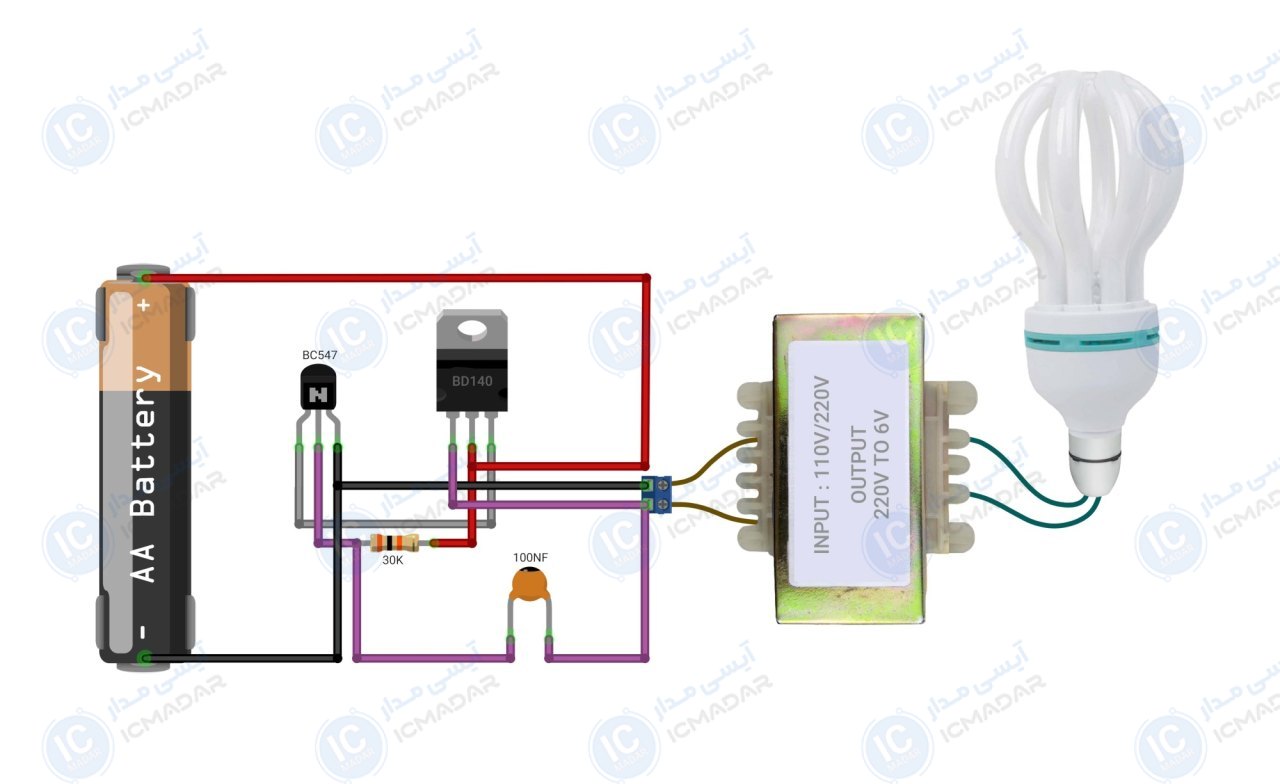

مدار اینورتر 1.5 به 220 ولت با BD140
مبدل ولتاژ باطری قلمی 1.5 ولت به 230 ولت متناوب
توضیحات
اينورتر یا مبدل DC به AC یک مدار الكترونیکی است كه برق باتری یا جريان مستقيم (DC) را به برق شهر یا جريان متناوب (AC) تبديل كند
این مبدل ولتاژ نیروی ذخیره شده در باتری قلمی را به برق شهر تبدیل میکند که میتوانید با آن لامپ های کم مصرف یا ال ای دی را با توان کم تر از 10 وات را روشن کنید شما میتوانید به جای باطری قلمی از دو عدد باطری لیتیوم یون 3.7 ولت 2200 میلی آمپر به صورت موازی به مدار بدید که این کار باعث میشود تا حدودی توان خروجی بالاتر برود
مشخصات فنی
- • درایو قدرت : دو ترانزیستور
- • ولتاژ خروجی : 230 ولت
- • نوع ولتاژ خروجی : متناوب
- • ماکزیموم توان خروجی : 10 وات
- • ولتاژ تغذیه : 1.5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • فرکانس خروجی : 50/60 هرتز
- • نشانگر ال ای دی : خیر
- • شکل موج : مربعی
- • تعداد قطعات : 5
- • کاربری : تقویت ولتاژ
- • سطح تجربه سازنده : مبتدی
لیست قطعات
- ترانزیستور BD140
- ترانزیستور BC547
- خازن عدسی 100 نانو فاراد
- مقاومت 30 کیلو اهم
- ترانسفورماتور کاهنده 220 به 6 ولت
آشنایی با قطعات مدار

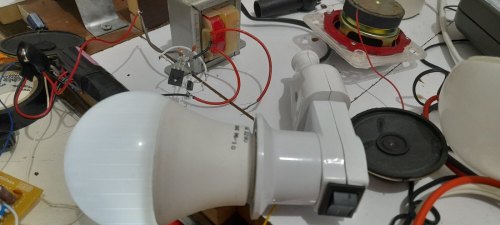

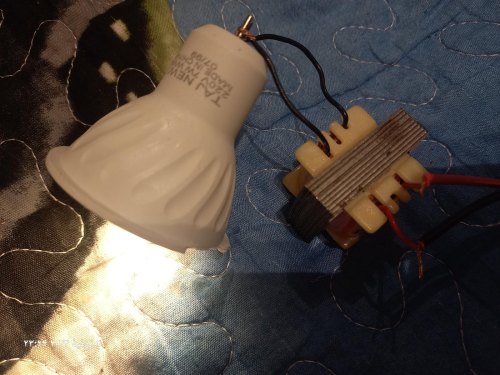

تا الان ۴ نفر این پروژه رو ساختند!
