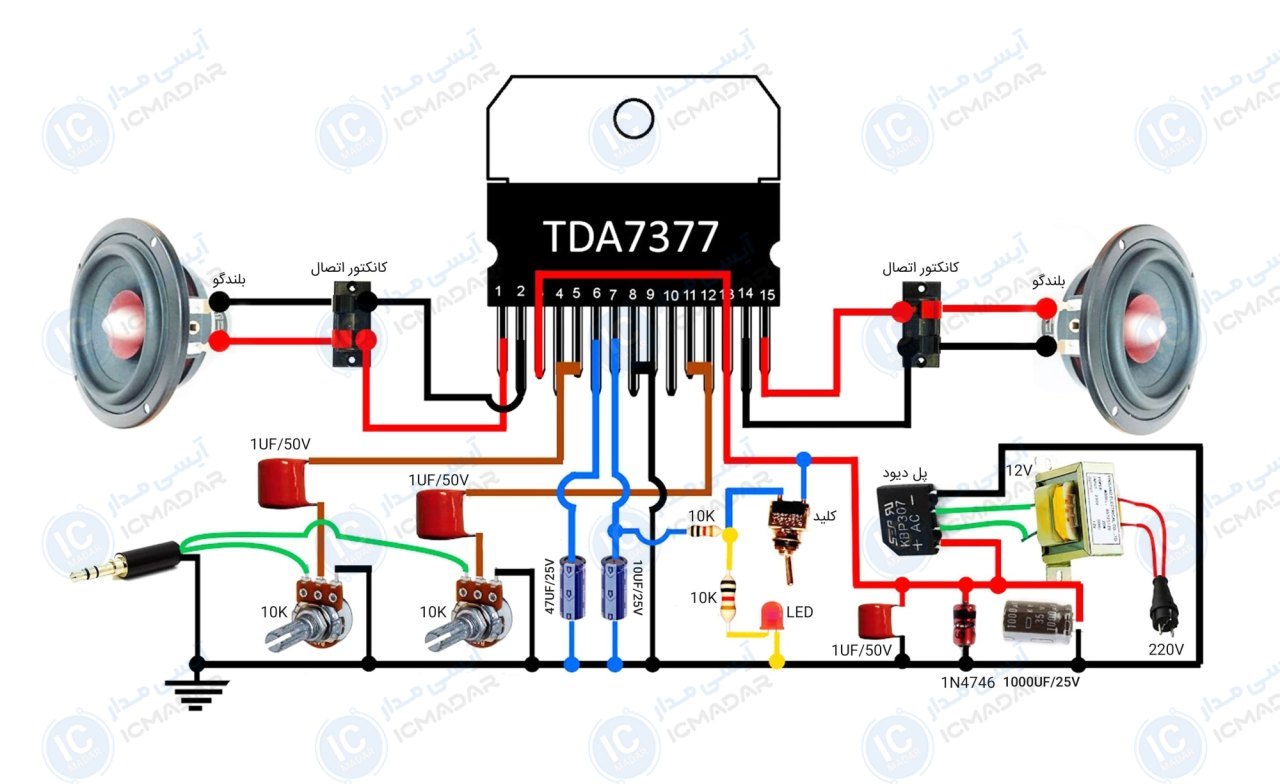

مدار آمپلی فایر قوی
تقویت صدای سیستم صوتی خونه | تقویت صدای سیستم صوتی خونه | ساخت اسپیکر پرتابل
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : TDA7377
- • ولتاژ کاری : 12 تا 16 ولت
- • جریان موردنیاز : 2 امپر
- • ولوم تنظیم صدا : دارد
- • خروجی صدا : دو کانال
- • رنج فرکانسی : 20Hz تا 20kHz
- • حالت خروجی صدا : استریو
- • کلاس کاری : AB
- • ماکزیموم توان خروجی : 60 وات
- • پی سی بی : 59 در 74 میلیمتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- ایسی TDA7377
- خازن پلی استر 1 میکروفاراد 50 ولت 3 عدد
- ولوم 10 کیلو اهم دو عدد
- خازن 47 میکروفاراد 25 ولت
- خازن 10 میکروفاراد 25 ولت
- خازن 1000 میکروفاراد 25 ولت
- جک 3.5 میلی متری
- مقاومت 10 کیلو اهم دو عدد
- ال ای دی مات قرمز
- کلید راکر دو حالته
- پل دیود 8 آمپر شانه ای
- دیود زنر 1N4746
آشنایی با قطعات مدار

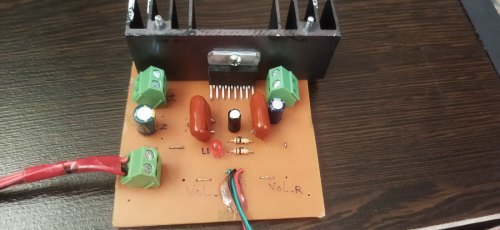

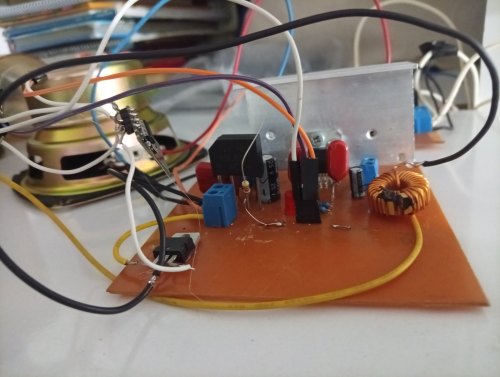

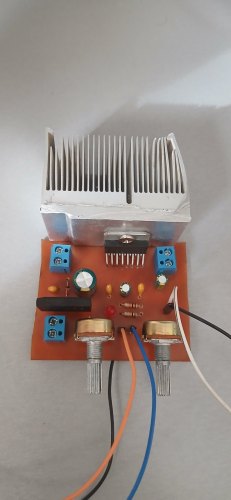

تا الان ۲۱ نفر این پروژه رو ساختند!
