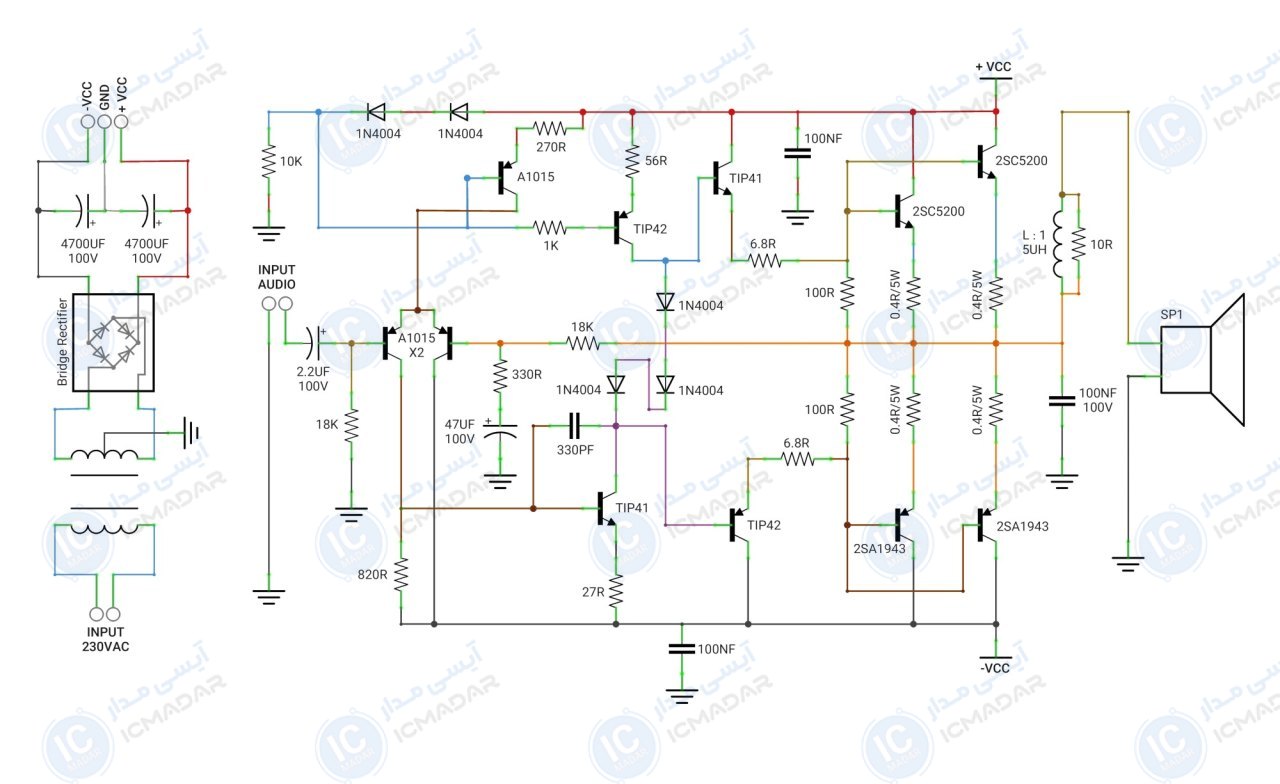

مدار آمپلی فایر 200 وات مونو

مشخصات فنی

• • ولتاژ ورودی: 33 ولت دوبل
• • نوع ولتاژ ورودی : مستقیم
• • توان خروجی : 200 وات
• • جریان مورد نیاز : 6 آمپر
• • ولوم تنظیم صدا : خیر
• • تقویت صدا : بدون اعوجاج
• • خروجی صدا : تک کانال
• • حالت خروجی صدا : مونو
• • پی سی بی : 140 در 70 میلیمتر
• • تعداد قطعات : 43 عدد

لیست قطعات

• ترانزیستور 2SC5200 دو عدد
• ترانزیستور 2SA1943 دو عدد
• ترانزیستور A1015 سه عدد

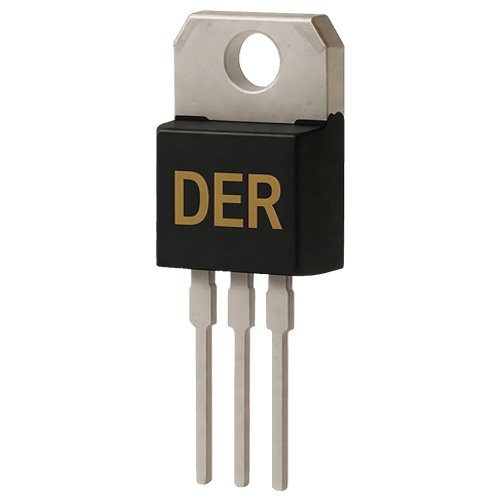

• ترانزیستور TIP41 دو عدد
• ترانزیستور TIP42 دو عدد

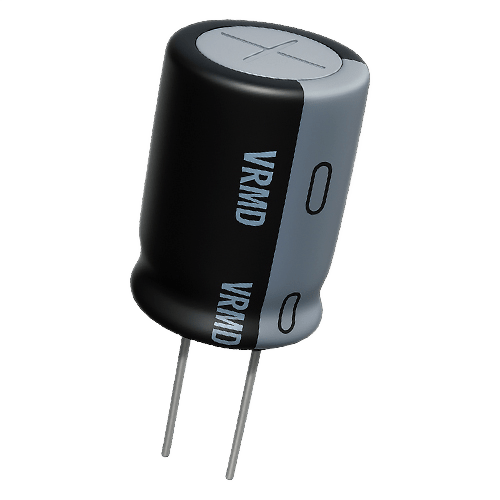

• خازن 4700 میکرو فاراد 100 ولت دو عدد
• خازن 2.2 میکرو فاراد 100 ولت
• خازن 47 میکرو فاراد 100 ولت

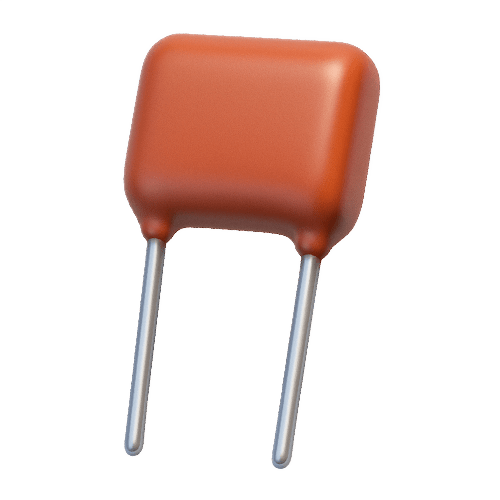

• خازن 100 نانو فاراد 100 ولت پلی استر

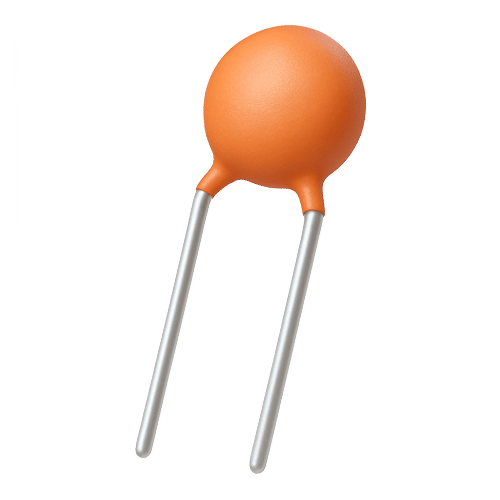

• خازن عدسی 330 پیکو فاراد

مدارات مشابه

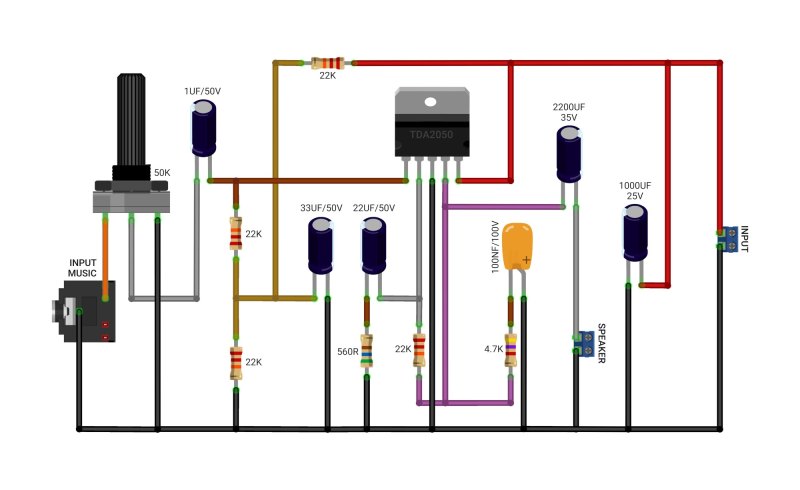

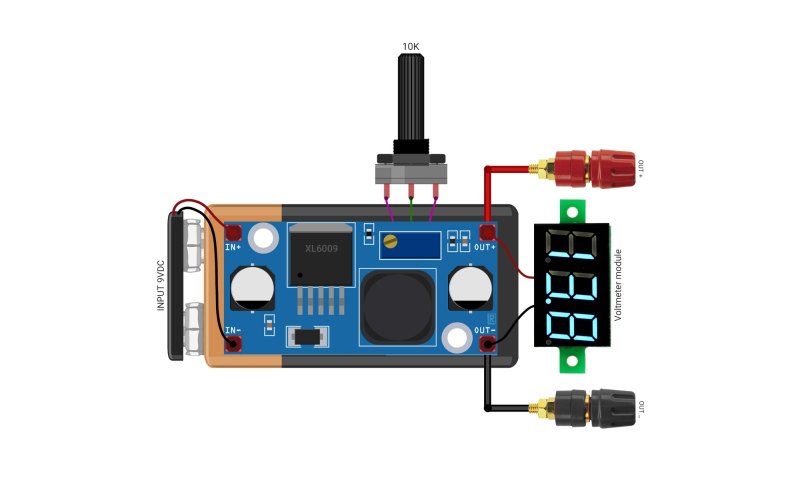

مدار منبع تغذیه جیبی مدار آمپلی فایر 35 وات با TDA2050 مدار موزیک پلیر با آردوینو مدار درایو ساب‌ووفر 200 وات مدار زنگ درب خانه با موزیک ملایم مدار مینی آمپلی فایر ساده
