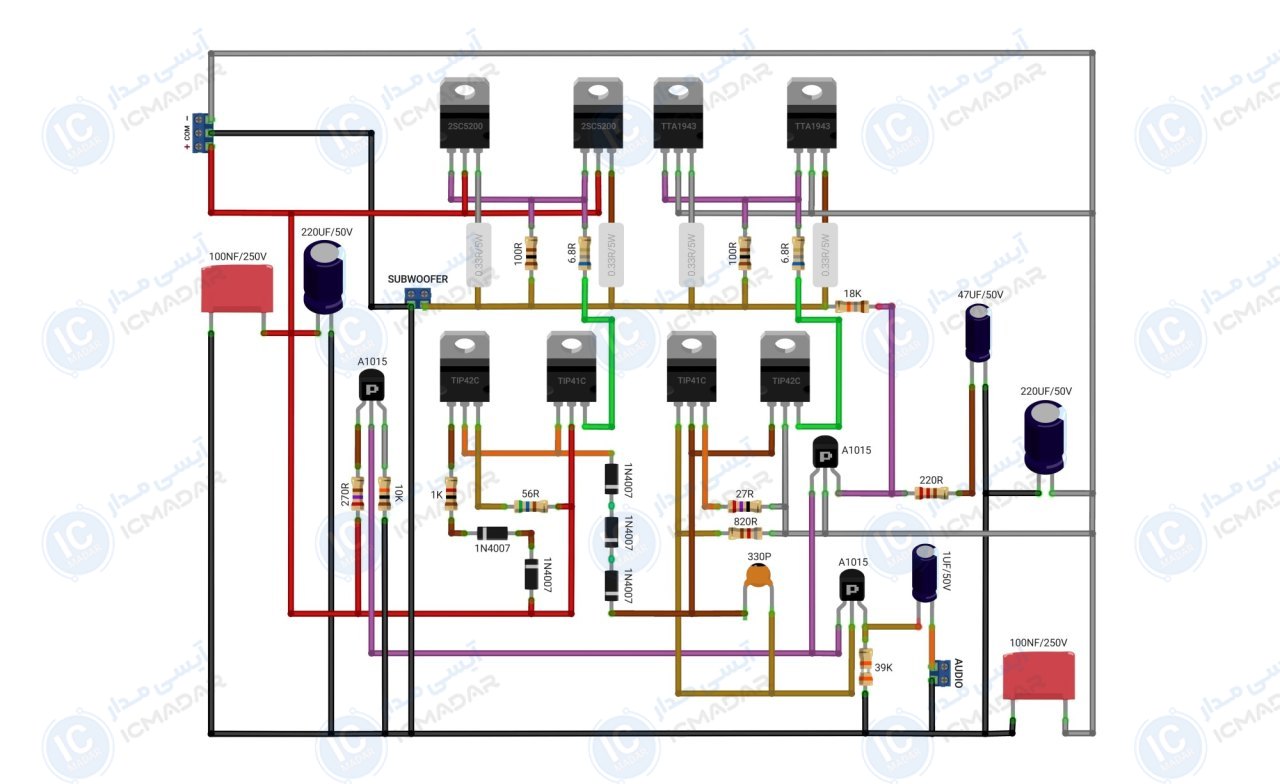

مدار درایو سابووفر 200 وات
استفاده در سینمای خانگی | تقویت بیس آمپلیفایرها | تقویت صدای اسپیکرهای حرفهای
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 24 یا 30 ولت دوبل
- • جریان موردنیاز : 10 آمپر یا 7 آمپر
- • توان خروجی : 200 وات
- • نوع طراحی : ترانزیستوری
- • پایداری در بار سنگین : بالا
- • کیفیت : شفاف و بیاعوجاج
- • ایزولاسیون نویز : عالی
- • تقویت فرکانس پایین : بله
- • پی سی بی : 105x70mm
- • تعداد قطعات : 41 عدد
لیست قطعات
- ترانزیستور 2SC5200 دو عدد
- ترانزیستور TTA1943 دو عدد
- ترانزیستور TIP41C دو عدد
- ترانزیستور TIP42C دو عدد
- دیود IN4007 پنج عدد
- ترانزیستور A1015 سه عدد
- خازن 1 میکروفاراد 50 ولت
- خازن 47 میکروفاراد 50 ولت
- خازن 220 میکروفاراد 50 ولت دو عدد
- خازن 100 نانو فاراد 250 ولت دو عدد
- خازن عدسی 330 پیکو فاراد
- مقاومت آجری 33 اهم چهار عدد
- مقاومت 100 اهم دو عدد
- مقاومت 6.8 اهم دو عدد
- مقاومت 270 اهم
- مقاومت 1 کیلو
- مقاومت 10 کیلو
- مقاومت 56 اهم
- مقاومت 27 اهم
- مقاومت 820 اهم
- مقاومت 220 اهم
- مقاومت 18 کیلو اهم
- مقاومت 39 کیلو اهم
آشنایی با قطعات مدار

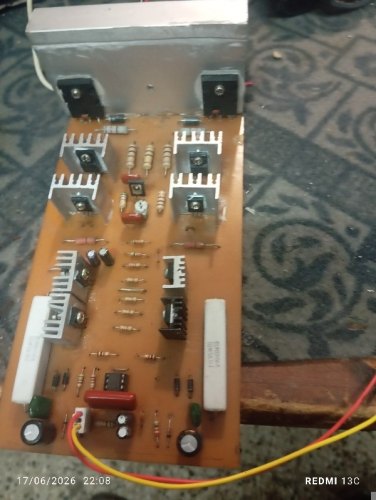

تا الان ۲ نفر این پروژه رو ساختند!
