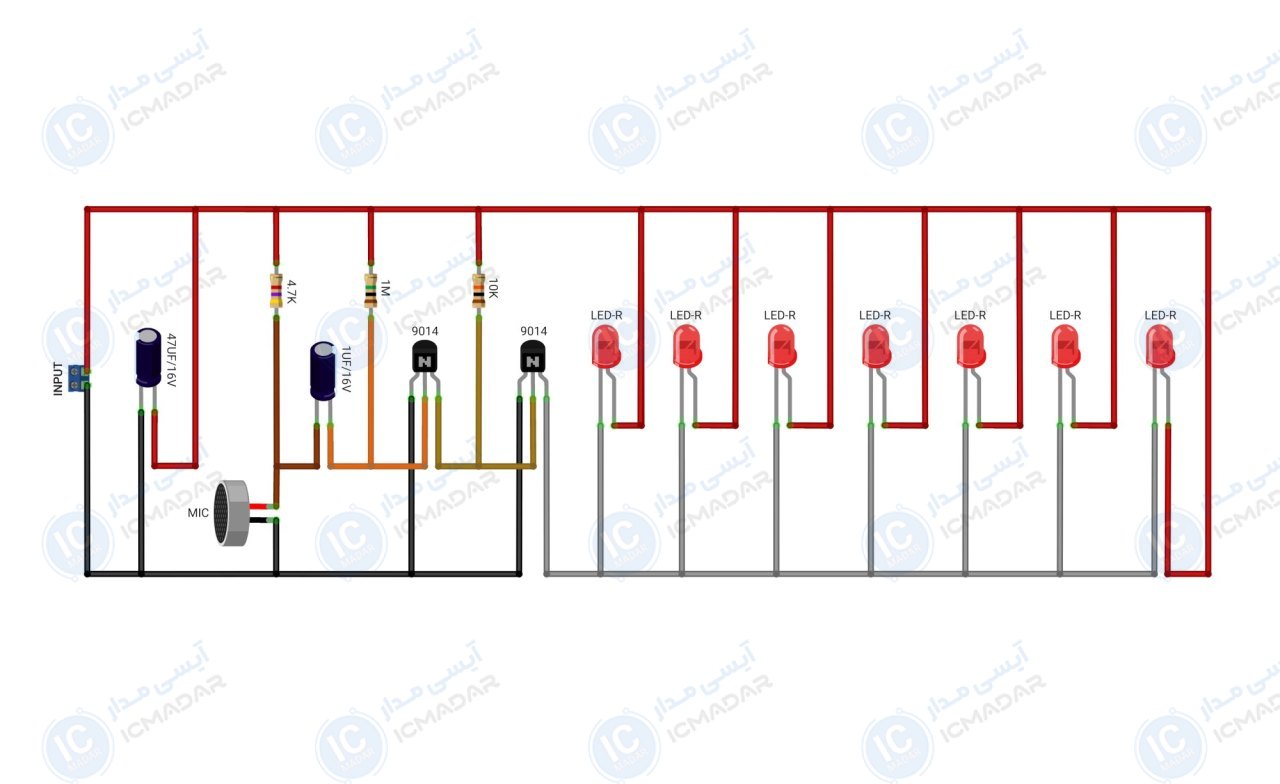

مدار رقص نور حساس به صدا

مشخصات فنی

• • نوع ترانزیستور : 9014
• • تغذیه : 3 ولت
• • نوع ورودی : مستقیم
• • جریان مصرفی : 100 میلی‌آمپر
• • تعداد ال‌ای‌دی ها : 7 عدد
• • ویژگی : حساس به صدا
• • توان مصرفی : کم‌تر از 1 وات
• • سرعت واکنش : آنی
• • پی سی بی : 30 در 35 میلیمتر
• • تعداد قطعات : 15 عدد

لیست قطعات

• ترانزیستور 9014 دو عدد
• خازن 47 میکرو فاراد 16 ولت
• خازن 1 میکرو فاراد 16 ولت
• مقاومت 1 مگا اهم
• مقاومت 4.7 کیلو اهم
• مقاومت 10 کیلو اهم
• ال ای دی قرمز هفت عدد
• میکروفون
