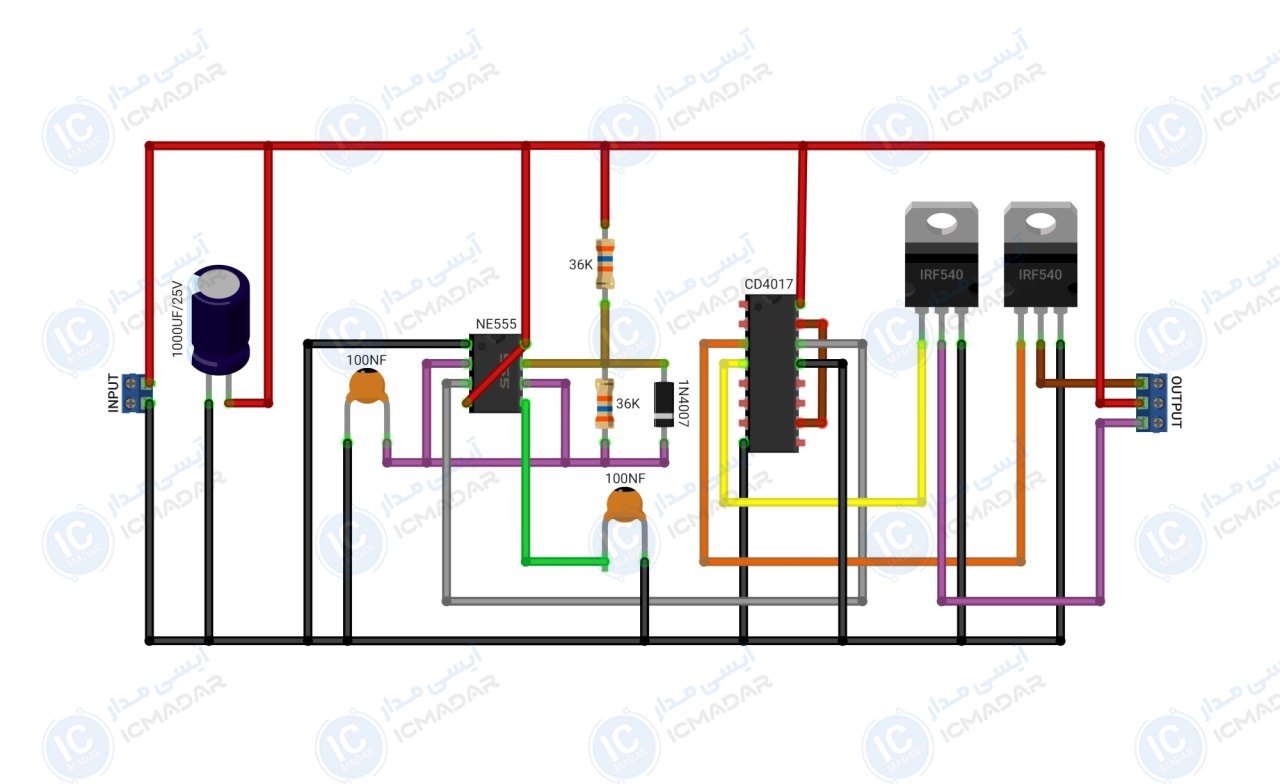

مدار اینورتر موج مربعی اصلاح شده
تامین برق دستگاههای کوچیک AC | استفاده در سیستم پنل خورشیدی | سیستم روشنایی هنگام قطعی برق
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • درایو قدرت : دو عدد ماسفت
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 100 وات
- • شکل موج خروجی : مربعی اصلاح شده
- • فرکانس خروجی: 50 تا 60 هرتز
- • بازدهی : حدود 85%
- • پی سی بی : 66 در 33 میلیمتر
- • تعداد قطعات : 10 عدد
لیست قطعات
- آیسی NE555
- آیسی CD4017
- ماسفت IRF540 دو عدد
- خازن عدسی 100 نانو فاراد دو عدد
- خازن 1000 میکرو فاراد 25 ولت
- مقاومت 36 کیلو اهم دو عدد
- دیود 1N4007
آشنایی با قطعات مدار

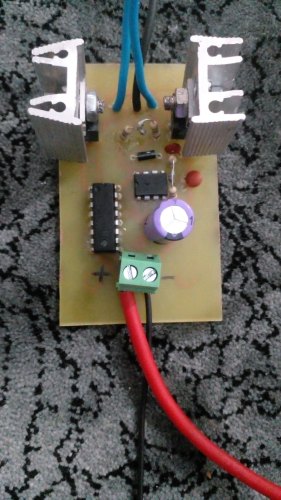

یک نفر این پروژه رو ساخته!
