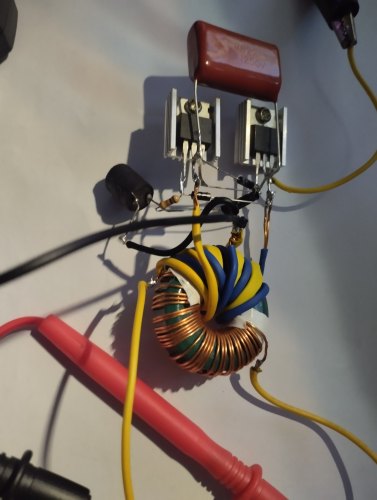

مدار افزاینده ولتاژ 10 آمپری

مشخصات فنی

• • ورودی تغذیه : دلخواه
• • ولتاژ خروجی : بسته به ورودی
• • جریان خروجی : 10 آمپر
• • خروجی : AC قابل یکسوسازی
• • ولتاژ ورودی : 3 تا 12 ولت
• • نوع مبدل : DC به AC
• • میزان افت ولتاژ : بسیار کم
• • عملکرد مبدل : افزاینده

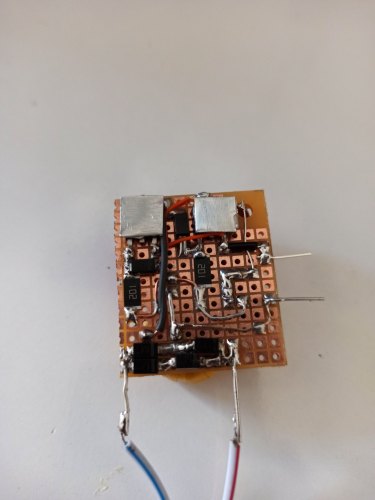

• • پی سی بی : 45 در 40 میلمیتر
• • تعداد قطعات : 8 عدد

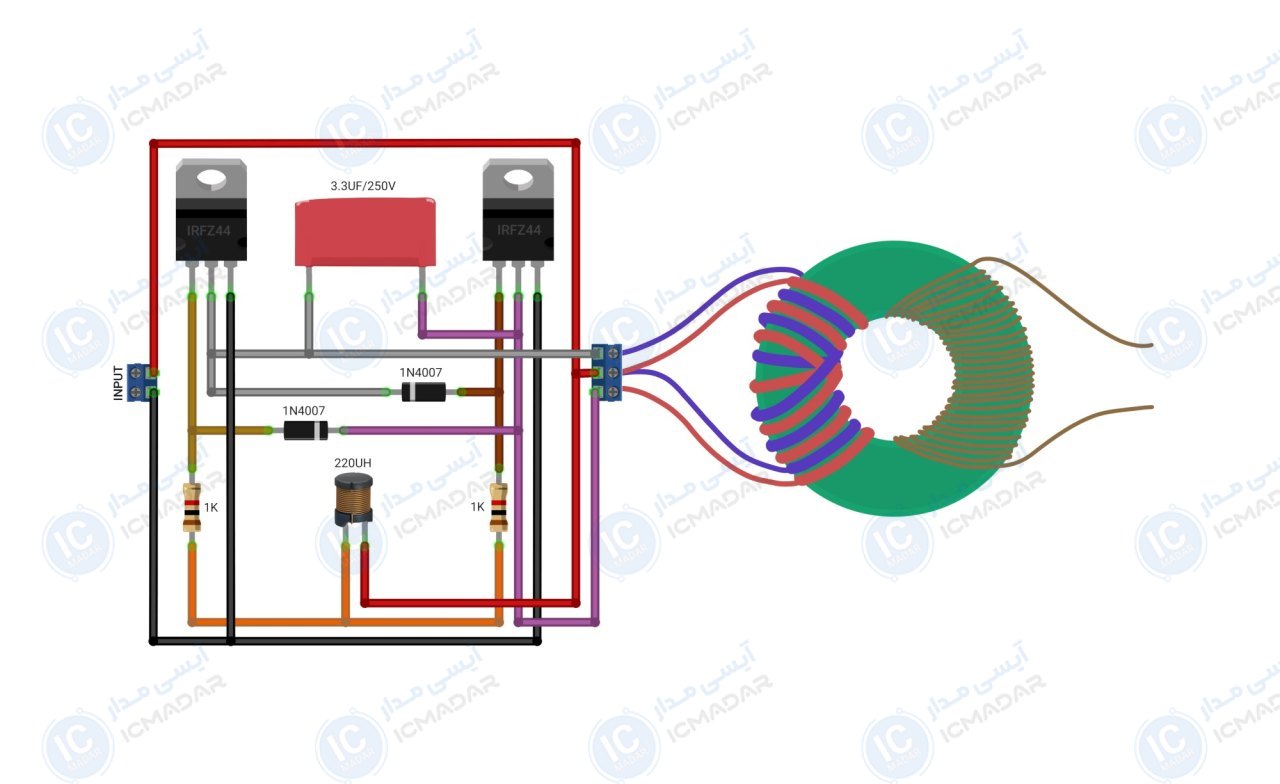

لیست قطعات

• ماسفت IRFZ44 دو عدد
• سلف 220 میکرو هانری بشکه ایی
• دیود 1N4007 دو عدد
• مقاومت 1 کیو اهم دو عدد
• خازن 3.3 میکرو فاراد 250 ولت
