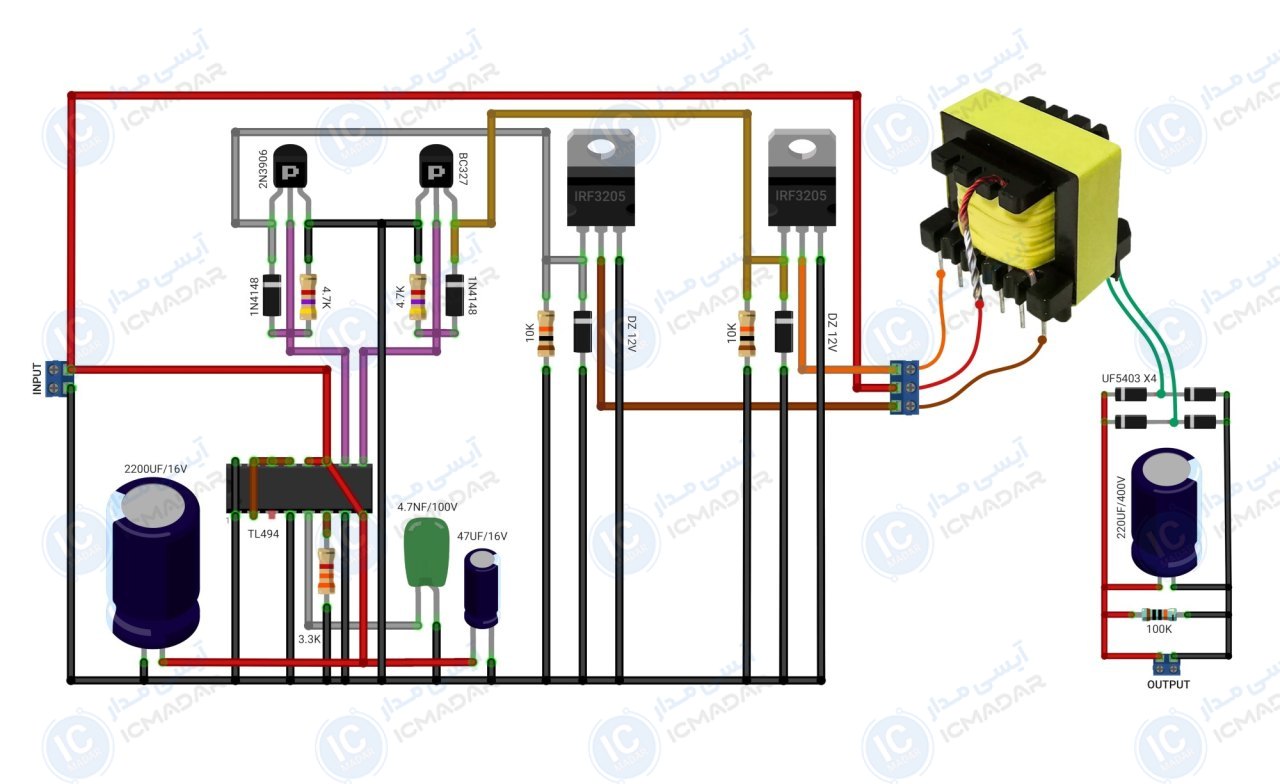

مدار اینورتر 300 وات با TL494
روشن کردن لامپ | تامین برق در مسافرت | پشتیبانی برق اضطراری
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : TL494
- • ولتاژ خروجی : 230 ولت
- • نوع خروجی : مستقیم
- • توان خروجی : 300 وات
- • ولتاژ تغذیه : 12 ولت
- • راندمان مدار : بالا
- • استفاده طولانیمدت : دارد
- • جریان مصرفی بی بار : کم
- • پی سی بی : 85 در 50 میلیمتر
- • تعداد قطعات : 23 عدد
لیست قطعات
- آیسی TL494
- ماسفت IRF3205 دو عدد
- ترانزیستور 2N3906
- ترانزیستور BC327
- دیود 1N4148 دو عدد
- دیود زنر 12 ولت دو عدد
- دیود UF5403 چهار عدد
- خازن 220 میکرو فاراد 400 ولت
- خازن 2200 میکرو فاراد 16 ولت
- خازن 47 میکرو فاراد 16 ولت
- خازن پلی استر 4.7 نانو فاراد 100 ولت
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 4.7 کیلو اهم دو عدد
- مقاومت 3.3 کیلو اهم
- مقاومت 100 کیلو اهم
آشنایی با قطعات مدار

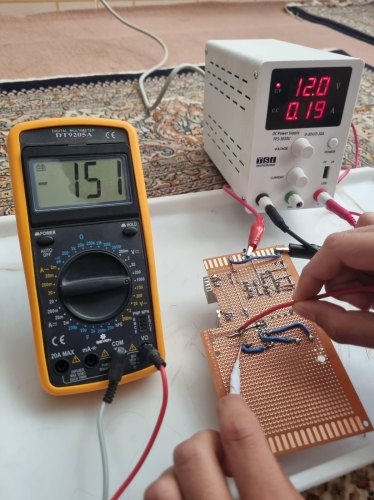

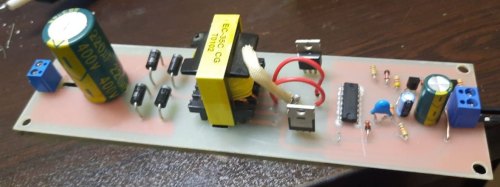

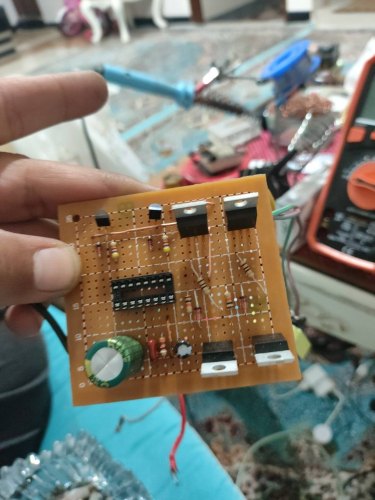

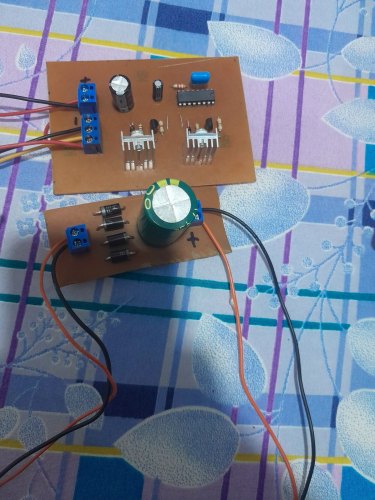

تا الان ۱۸ نفر این پروژه رو ساختند!
