مدار تقویت کننده آنتن موبایل
تقویت آنتن در نقاط کمسیگنال | بهبود تماس و اینترنت | کاربرد آموزشی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
مشخصات فنی
- • ولتاژ کاری : 9 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 400 میلی آمپر
- • محیط پوشش دهی : یک اتاق
- • ویژگی : تقویت آنتن دهی
- • در تمام اپراتور ها
- • تاثیر روی تقویت اینترنت : بله
- • تعداد آنتن : دو عدد
- • نشانگر ال ای دی : دارد
- • قابلیت تنظیم دستی : بله
- • کاربری : تقویت کننده سیگنال
- • تعداد قطعات : 15 عدد
- • سطح تجربه : نیم حرفه ایی
لیست قطعات
- مقاومت 6.8 کیلو اهم
- مقاومت 220 کیلو اهم
- مقاومت 2.2 کیلو اهم دو عدد
- ترانزیستور BF495 دو عدد
- خازن 8.2 پیکو فاراد
- خازن 27 پیکو فاراد سه عدد
- خازن متغییر 30 پیکو فاراد دو عدد
- خازن 1 میکرو فراد 63 ولت
- کریستال 20MHZ
- ال ای دی سه میلی متر قرمز مات

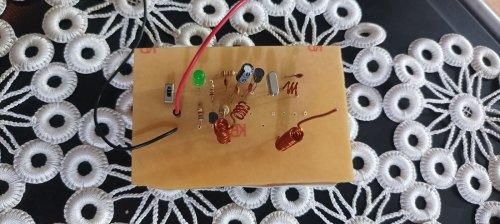

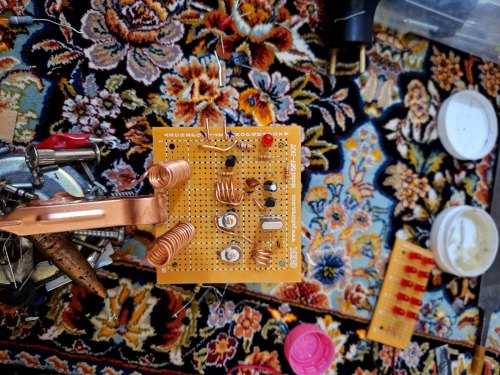

تا الان ۳ نفر این پروژه رو ساختند!
