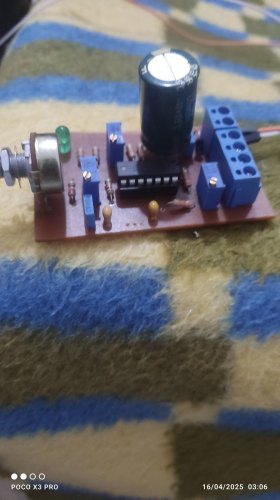

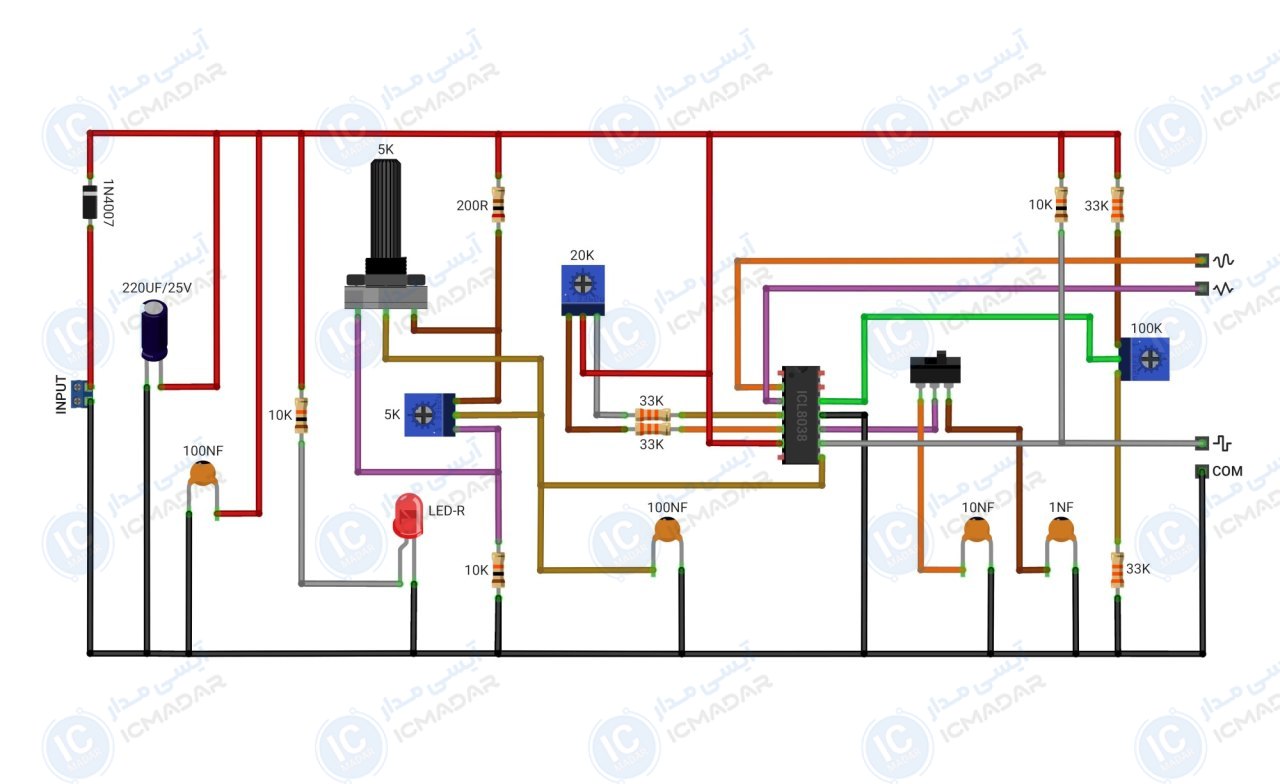

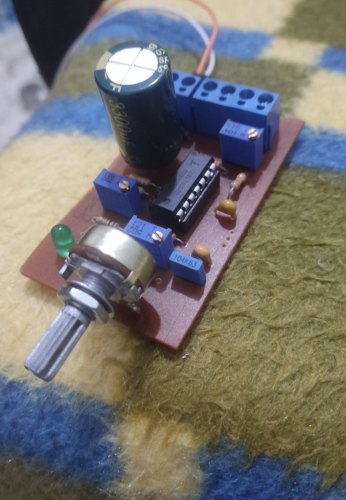

مدار فانکشن ژنراتور با ICL8038

مشخصات فنی

• • ولتاژ کاری : 12 ولت
• • نوع ورودی : مستقیم
• • جریان مصرفی : 50 میلی‌آمپر
• • تعداد خروجی : سه عدد
• • سیگنال : مثلثی، مربعی و سینوسی
• • فرکانس : 50 هرتز تا 50 کیلو هرتز
• • کلید تغییر باند فرکانسی : دارد
• • نشانگر ال ای دی : دارد
• • پی سی بی : 75 در 45 میلیمتر
• • تعداد قطعات : 20 عدد

لیست قطعات

• آیسی IC8038
• ولوم 5 کیلو اهم
• مولتی ترن 5 کیلو اهم
• مولتی ترن 100 کیلو اهم
• مولتی ترن 20 کیلو اهم
• خازن 220 میکرو فاراد 25 ولت
• خازن عدسی 100 نانو فاراد
• خازن عدسی 10 نانو فاراد
• خازن عدسی 1 نانو فاراد
• مقاومت 33 کیلو اهم چهار عدد
