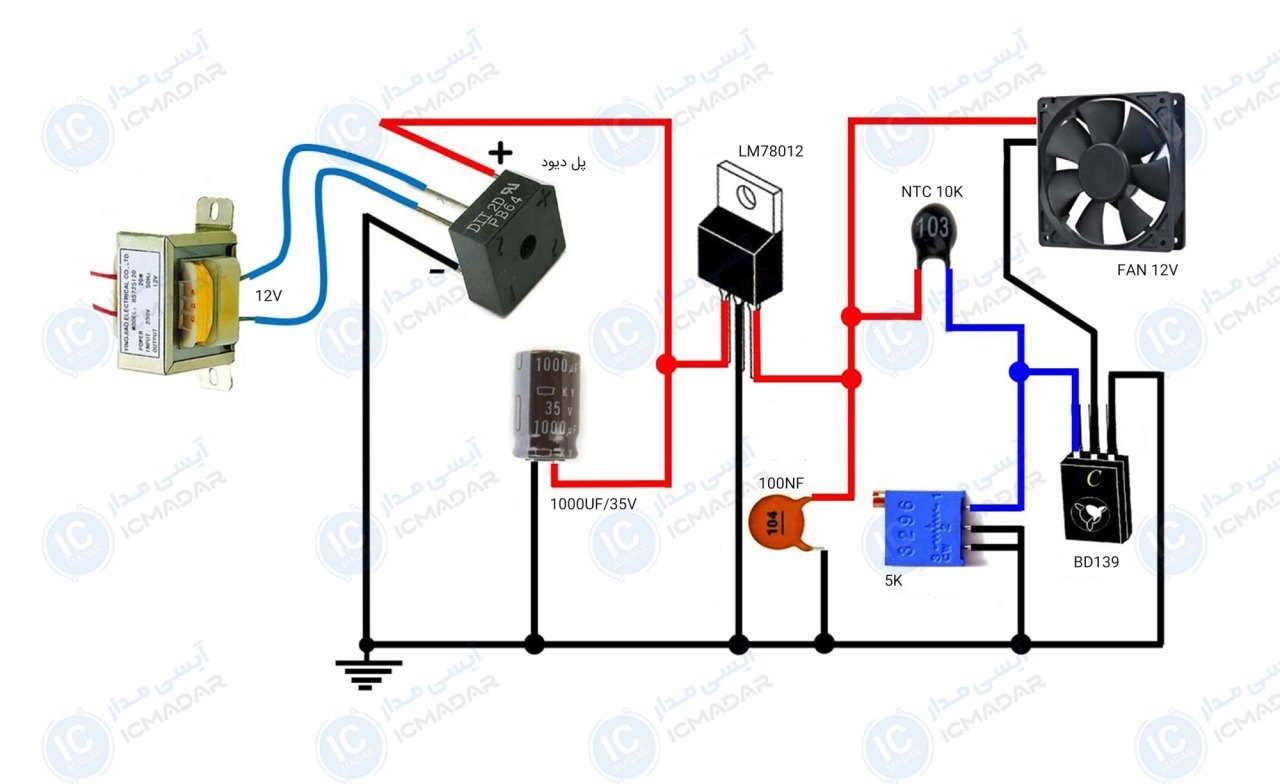

مدار خنک کننده ساده
محافظت از برد ها در برابر گرما | کنترل دمای اینورتر | خنکسازی سیستمهای UPS
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 12 ولت
- • نوع ورودی : مستقیم
- • جریان مورد نیاز : 1 آمپر
- • جریان مصرفی : 500 میلیآمپر
- • تعداد فن خروجی : یک عدد
- • مصرف بهینه : روشن در مواقع نیاز
- • حساسیت دما: قابل تنظیم
- • قابل تنظیم حساسیت گرما : بله
- • پی سی بی : 55 در 42 میلیمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- ترانزیستور BD139
- رگلاتور 7812
- مقاومت حرارتی 10 کیلو اهم
- خازن عدسی 100 نانو فاراد
- خازن 1000 میکرو فاراد 25 ولت
- مولتی ترن 5 کیلو اهم
- فن 12 ولت چهار در چهار
- پل دیود
آشنایی با قطعات مدار

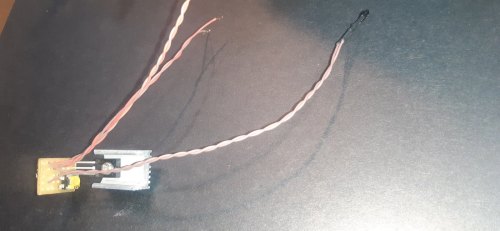

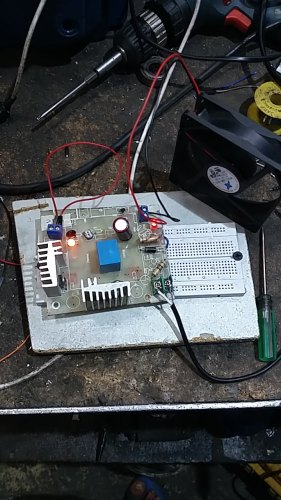

تا الان ۲ نفر این پروژه رو ساختند!
