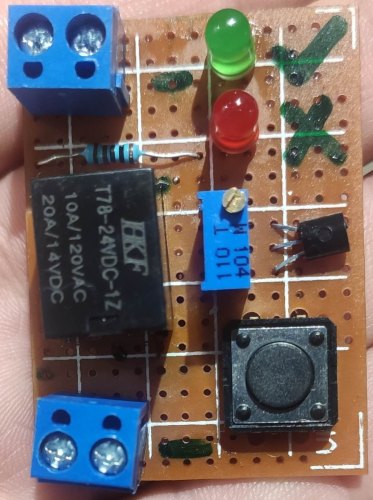

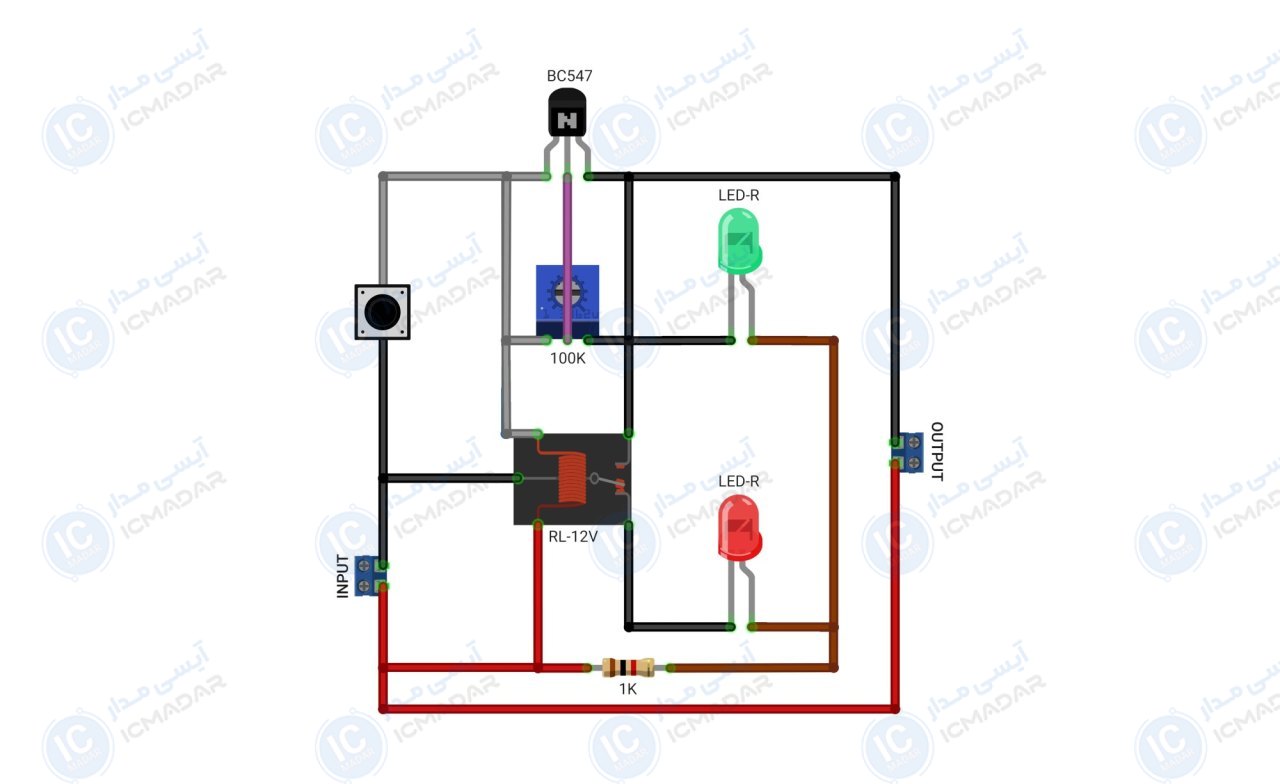

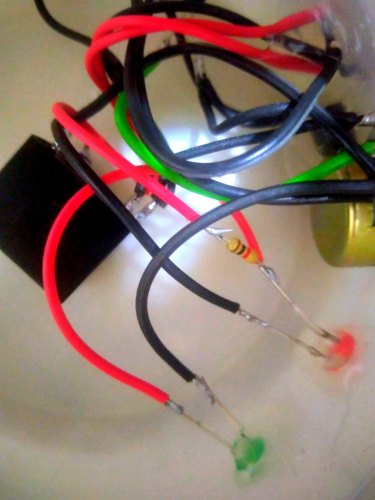

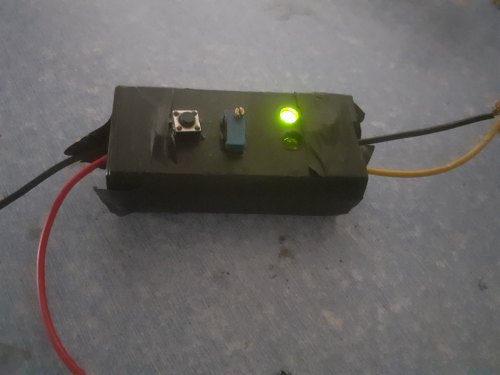

مدار محافظ اتصال کوتاه با رله

مشخصات فنی

• • ولتاژ ورودی : 12 ولت
• • نوع ورودی : مستقیم
• • جریان تحمل : بسته به رله دارد
• • نشانگر وضعیت : دارد
• • حافظت اتصال کوتاه : بله
• • محافظت اضافه جریان : بله
• • امکان ریست دستی : دارد
• • ولتاژ خروجی : برابر با ورودی
• • پی سی بی : 55 در 25 میلیمتر
• • تعداد قطعات : 7 عدد

لیست قطعات

• ترازیستور BC547
• رله 12 ولت 10 آمپر
• مولتی ترن 100 کیلو اهم
• مقاومت 1 کیلو اهم
• ال ای دی سبز مات
• ال ای دی قرمز مات
• کلید فشاری
