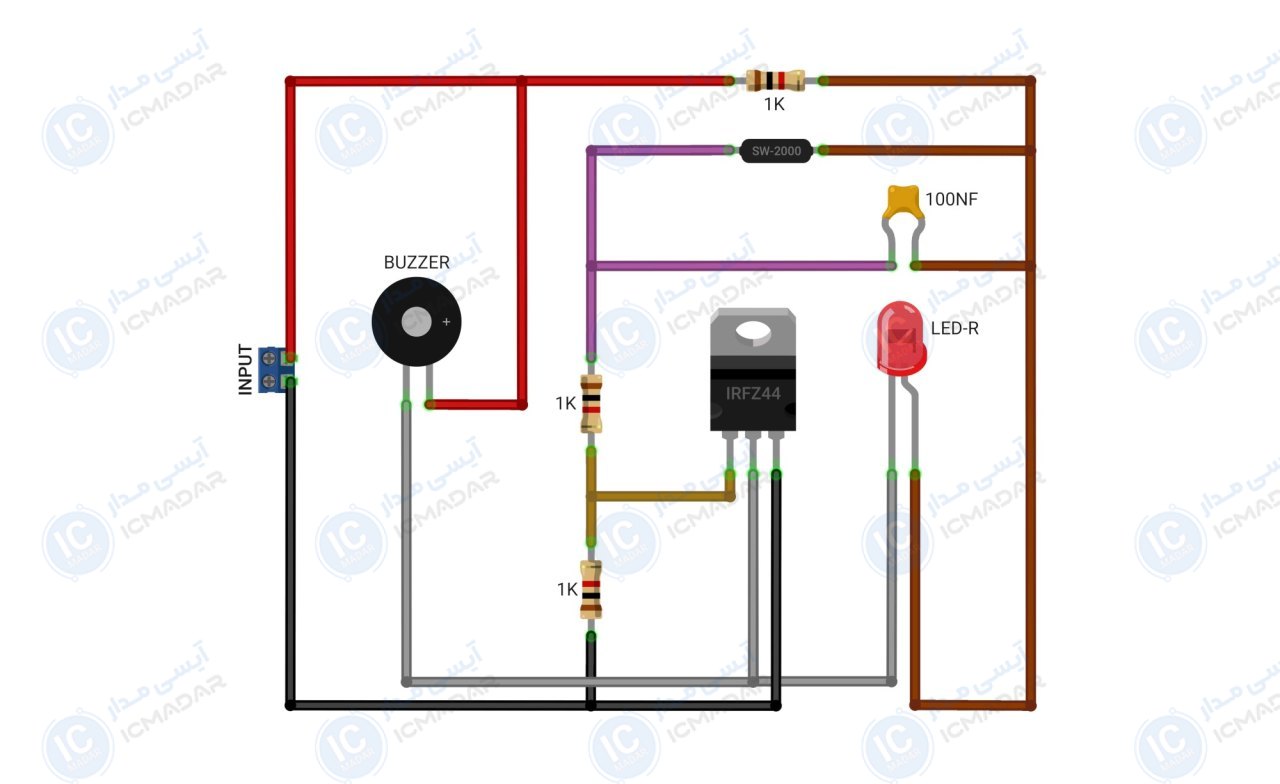

مدار دزدگیر حساس به باز کردن درب
دزدگیر خونه | هشدار ورود غیرمجاز | سیستم امنیتی انبار
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 200 میلیآمپر
- • نوع سنسور : شیب و لرزش
- • نوع هشدار : صوتی و نوری
- • پایداری مدار : بسیار بالا
- • پاسخدهی : کمتر از 1 ثانیه
- • مقاومت در برابر خطا : بالا
- • پی سی بی : 70 در 25 میلیمتر
- • تعداد قطعات : 7 عدد
لیست قطعات
- ماسفت IRFZ44
- سنسور SW-200D
- مقاومت 1 کیلو اهم سه عدد
- ال ای دی مات قرمز
- خازن 100 نانوفاراد مولتی لایر
- بازر پسیو
آشنایی با قطعات مدار
