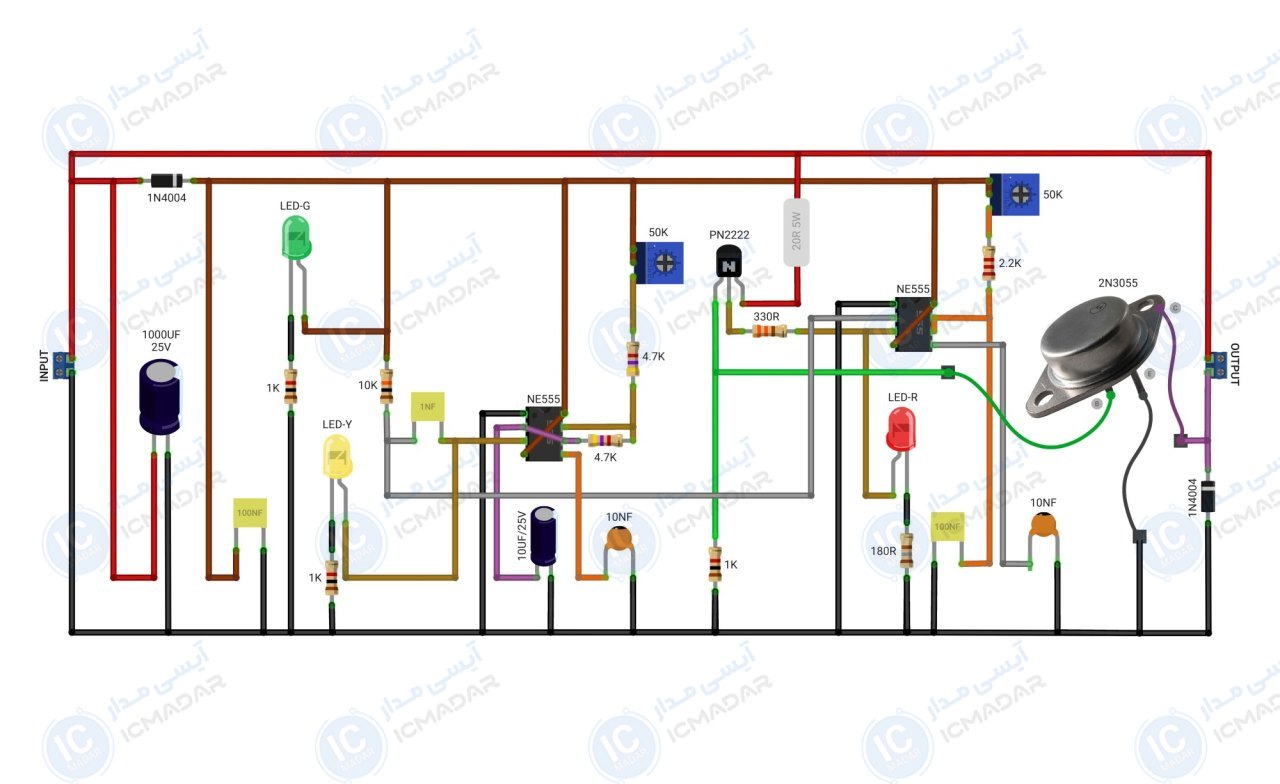

مدار حصار الکتریکی 20 کیلو ولت
حفاظت از باغها و ویلاها | جلوگیری از ورود حیوانات به مزارع | امنیت اماکن خصوصی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : 5 آمپر
- • خروجی شوک : 20 کیلو ولت
- • فرکانس جرقهزنی : قابل تنظیم
- • نوع شوک : در لحظه برخورد
- • قابلیت شخصیسازی : دارد
- • نشانگر وضعیت : دارد
- • پی سی بی : 95 در 45 میلیمتر
- • تعداد قطعات : 28 عدد
لیست قطعات
- آیسی NE555 دو عدد
- ترانزیستور قدرت 2N3055
- ترانزیستور PN2222
- خازن 1000 میکرو فاراد 25 ولت
- خازن 10 میکرو فاراد 25 ولت
- خازن عدسی 10 نانو فاراد دو عدد
- خازن 100 نانو فاراد MKT دو عدد
- خازن 1 نانو فاراد MKT
- مولتی ترن 50 کیلو اهم دو عدد
- مقاومت آجری 20 اهم 5 وات
- مقاومت 10 کیلو اهم
- مقاومت 4.7 کیلو اهم دو عدد
- مقاومت 2.2 کیلو اهم
- مقاومت 1 کیلو اهم سه عدد
- مقاومت 330 اهم
- مقاومت 180 اهم
- دیود 1N4004 دو عدد
- ال ای دی مات قرمز مات
- ال ای دی سبز مات
- ال ای دی زد مات
آشنایی با قطعات مدار

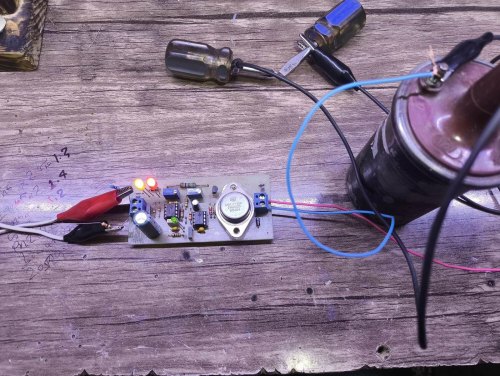

یک نفر این پروژه رو ساخته!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
