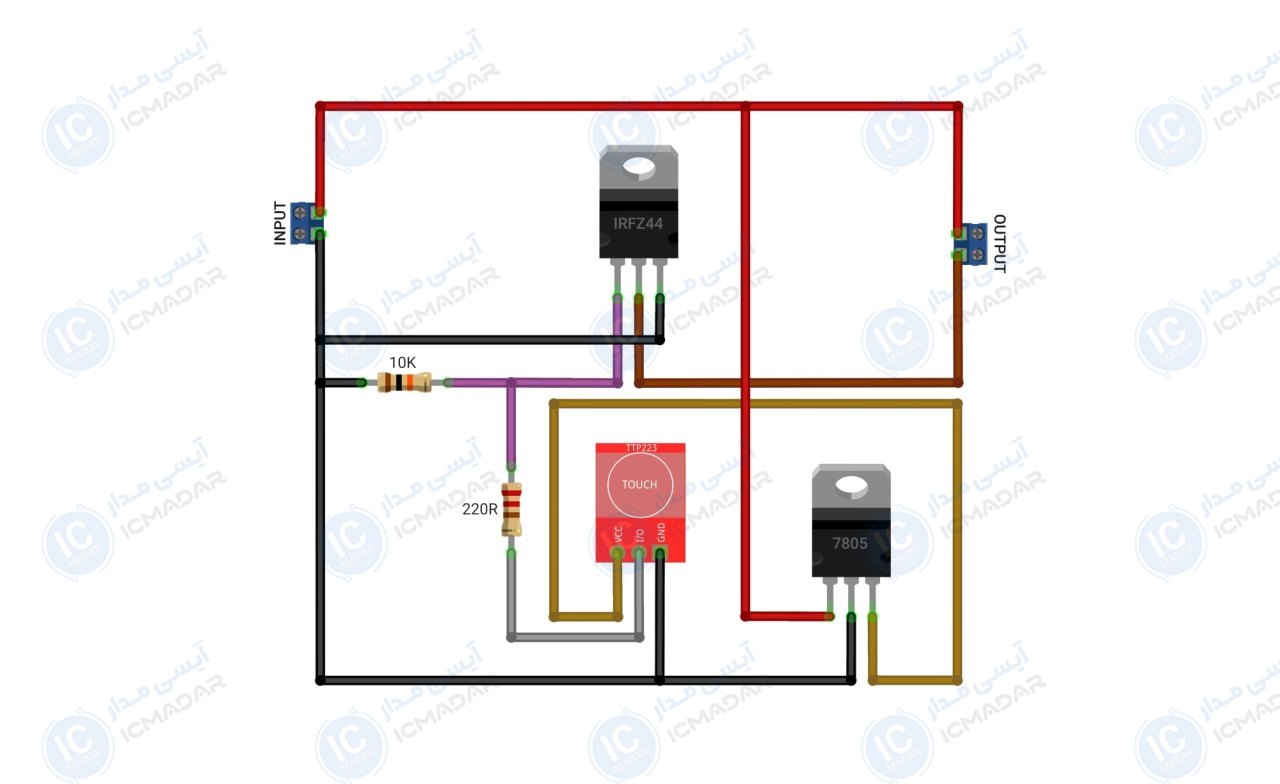

مدار کلید لمسی 12 ولت بدون رله
کنترل دستگاههای الکترونیکی با لمس | استفاده در پروژههای هوشمندسازی | کنترل انواع تجهیزات
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 ولت
- • نوع ورودی : مستقیم
- • جریان خروجی : تا 10 آمپر
- • جریان بیباری : پایین
- • سازگاری با بارهای مختلف: بله
- • پایداری در برابر نویز : بالا
- • نوع عملکرد : تک لمسی
- • زمان پاسخگویی : سریع
- • پی سی بی : 35*35 میلیمتر
- • تعداد قطعات : 5 عدد
لیست قطعات
- سنسور TTP223
- ماسفت IRFZ44
- رگلاتور 7805
- مقاومت 10 کیلو اهم
- مقاومت 220 اهم
آشنایی با قطعات مدار

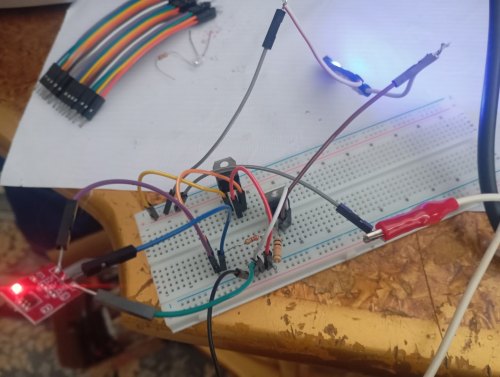

تا الان ۴ نفر این پروژه رو ساختند!
