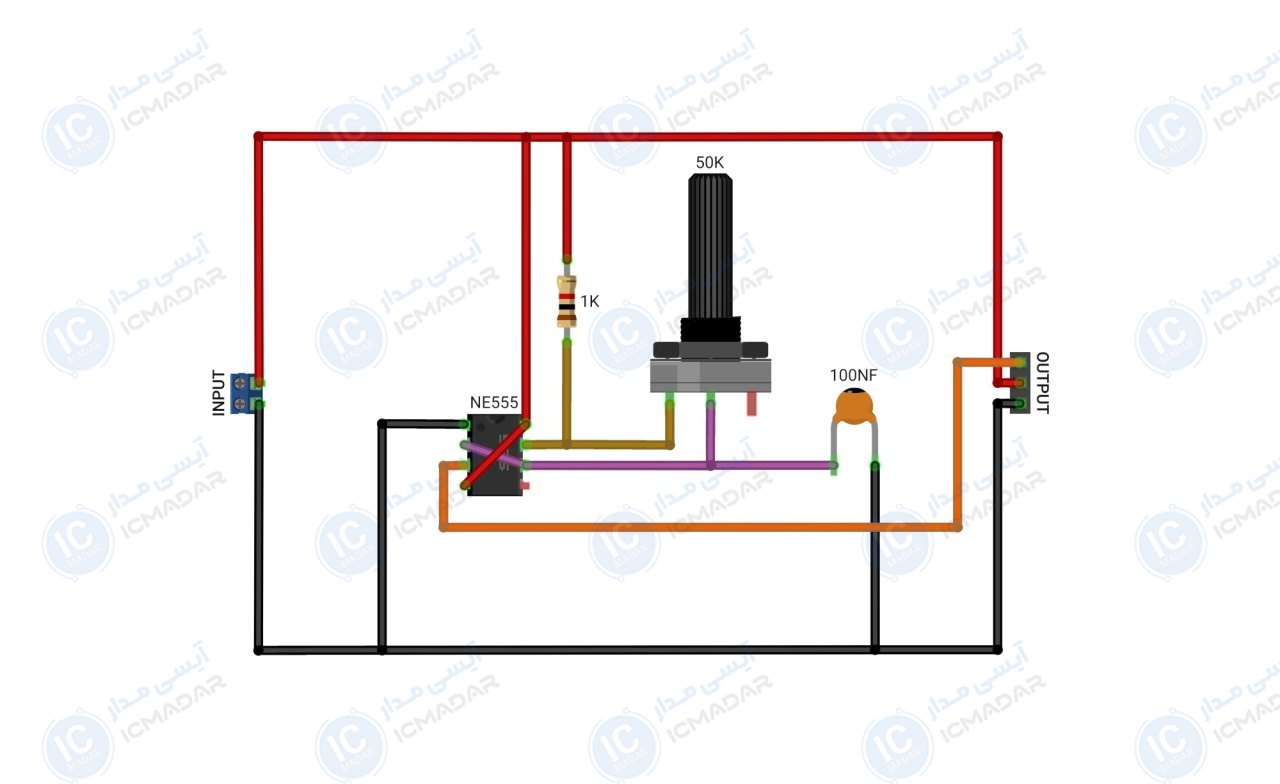

مدار تستر سروو موتور
تست سلامت سروو موتور | تنظیم زاویه چرخش سروو | کاربرد در تعمیر سروو موتورها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 5 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 100 میلیآمپر
- • نوع سیگنال خروجی : PWM
- • فرکانس کاری : 50 هرتز
- • تعداد خروجیها : 3 پین
- • تغییر زاویه سروو : بله
- • حفاظت در برابر نویز : بله
- • پی سی بی : 40 در 30 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- آیسی NE555
- خازن 100 نانو فاراد
- ولوم 50 کیلو اهم
- مقاومت 1 کیلو اهم
آشنایی با قطعات مدار
