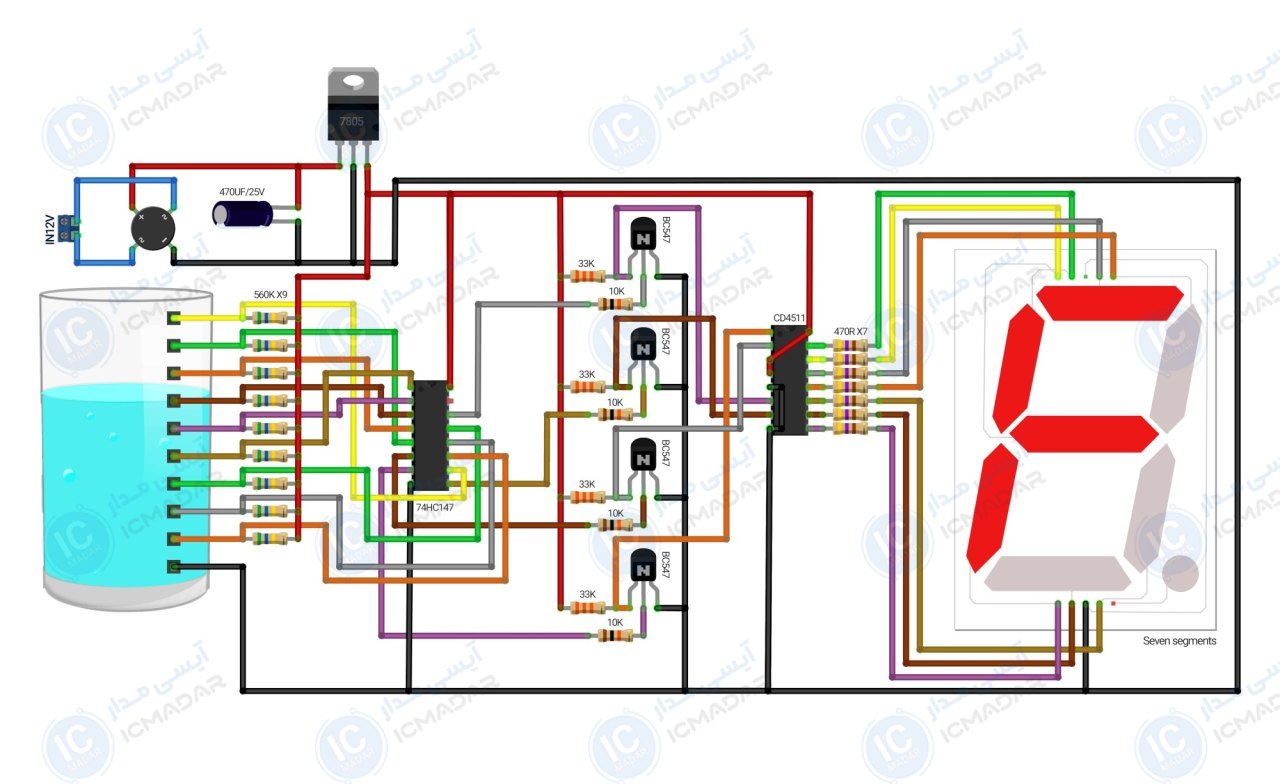

مدار سنجش آب با نمایشگر
اندازهگیری سطح آب مخازن | مانیتور کردن آب گلخونهها | کنترل سیستمهای آبیاری خودکار
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 500 میلیآمپر
- • خروجی : نمایشگر سون سگمنت
- • تعداد حسگر ها : 9 عدد
- • مصرف توان : بسیار پایین
- • نوع سنجش : آب
- • ایمنی در برابر نویز : بالا
- • پی سی بی : 81 در 53 میلیمتر
- • تعداد قطعات : 37 عدد
لیست قطعات
- ایسی 74HC147
- ایسی CD4511
- رگولاتور 7805
- مقاومت 560 اهم نه عدد
- مقاومت 470 اهم هفت عدد
- سون سگمنت تکی کاتد مشترک
- ترانزیستور BC547 هفت عدد
- مقاومت 10 کیلو اهم چهار عدد
- مقاومت 33 کیلو اهم چهار عدد
- خازن 470 میکرو فاراد 100 ولت
- پل دیود 2 آمپر گرد
