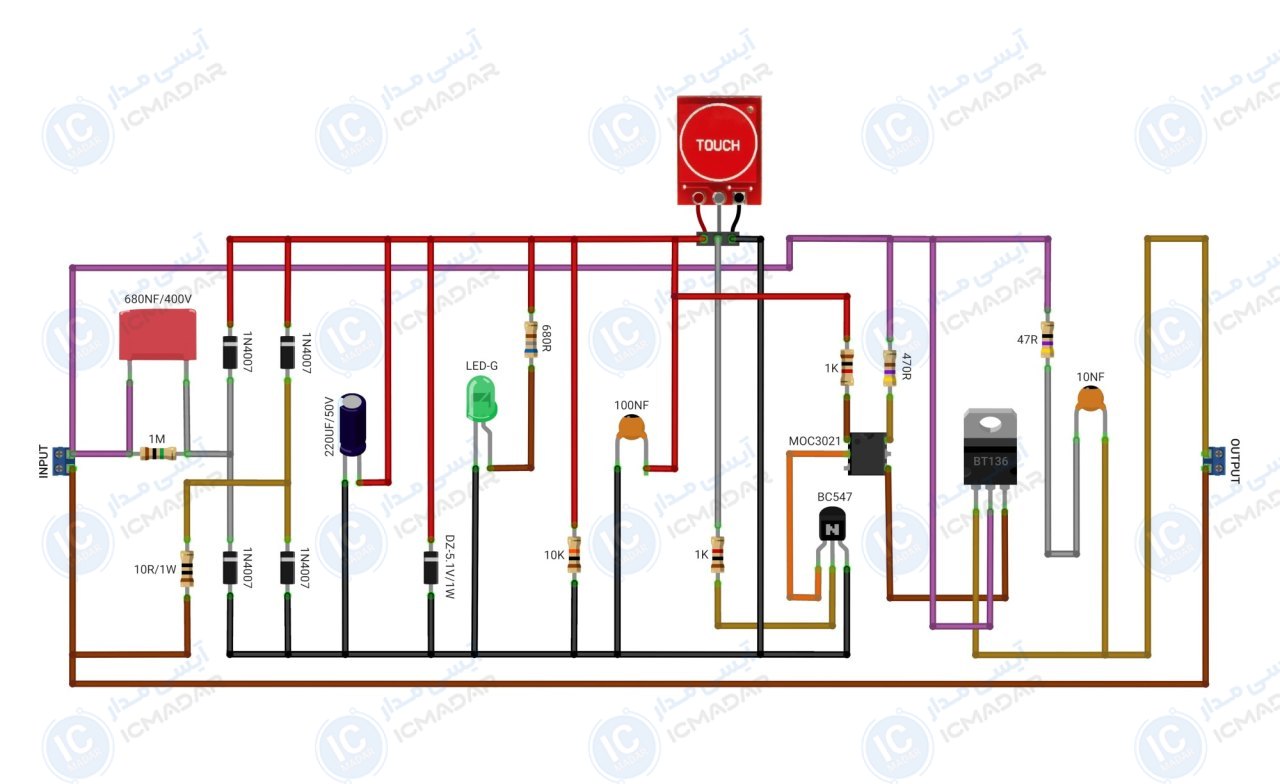

مدار کلید لمسی 220 ولت
جایگزینی کلیدهای سنتی دیواری | کنترل روشنایی | استفاده در سیستمهای خانه هوشمند
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی ولتاژ : 220 ولت
- • نوع ورودی : متناوب
- • جریان مصرفی : 50 میلی آمپر
- • نوع سنسور : TTP223
- • پاسخدهی : زیر 100 میلیثانیه
- • دمای کاری : 0 تا 70 درجه
- • ایزولاسیون : توسط اپتوکوپلر
- • ایمنی مدار : کاملا ایزوله
- • پی سی بی : 65 در 45 میلیمتر
- • تعداد قطعات : 23 عدد
لیست قطعات
- ترایاک BT136
- سنسور TTP223
- اپتوکوپلر MOC3021
- ترانزیستور BC547
- دیود 1N4007 چهار عدد
- دیود زنر 5.1 ولت 1 وات
- خازن 680 نانو فاراد 400 ولت پلی استر
- خازن 220 میکرو فاراد 50 ولت
- خازن عدسی 100 نانو فاراد
- خازن عدسی 10 نانو فاراد
- مقاومت 1 مگا اهم
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 680 اهم
- مقاومت 470 اهم
- مقاومت 47 اهم
- مقاومت 10 اهم 1 وات
- ال ای دی سبز مات
آشنایی با قطعات مدار
