مدار پین پوینتر با NE555
تشخیص فلزات زیر خاک | جستجوی سکه یا اشیای ارزشمند کوچک | استفاده در بازرسی امنیتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ ورودی : 5 تا 12 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 50 میلیآمپر
- • تعداد لوپ : تک کویل
- • عمق تشخیص : 10 سانت
- • فرکانس کاری : 1 کیلوهرتز
- • دقت : بالا برای اشیای کوچک
- • سیگنال خروجی : صوتی
- • پی سی بی : 70 در 25 میلی آمپر
- • تعداد قطعات : 5 عدد

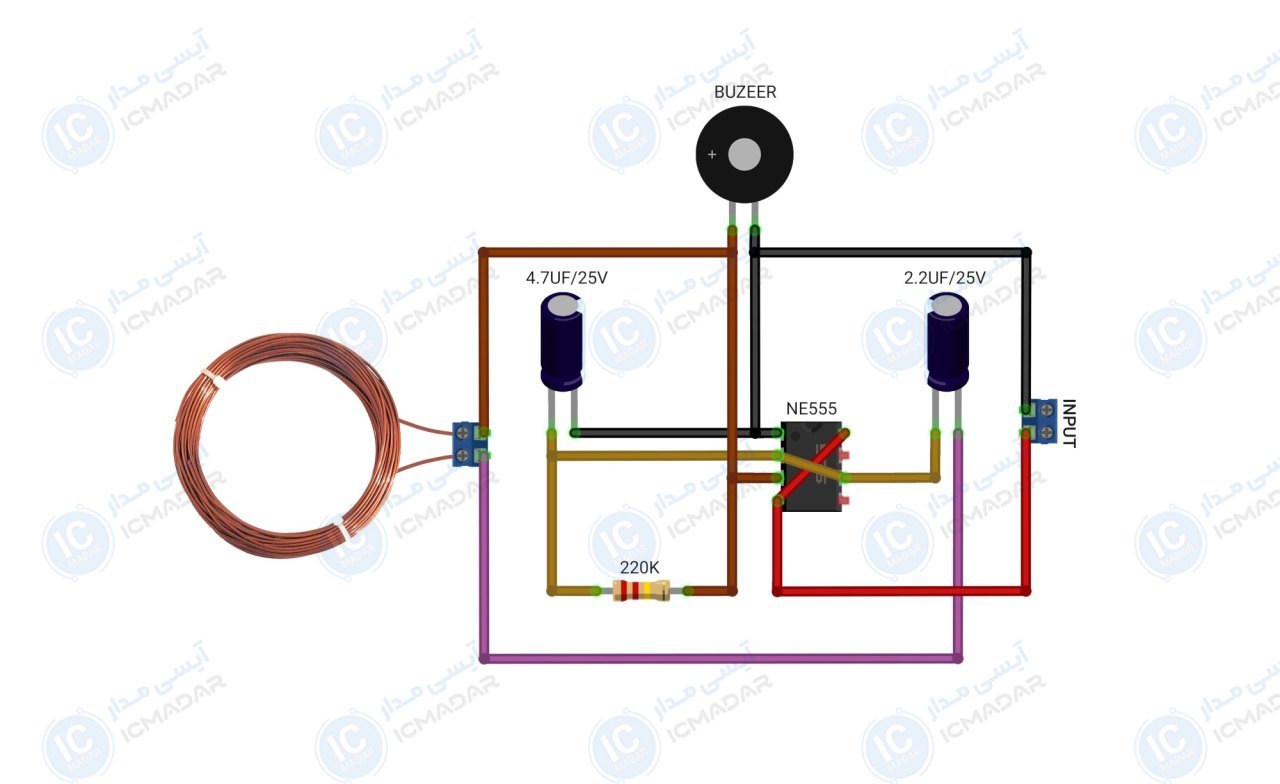

لیست قطعات
- آیسی NE555
- خازن 4.7 میکرو فاراد 25 ولت
- خازن 2.2 میکرو فاراد 25 ولت
- مقاومت 220 کیلو اهم
- بازر 5 ولت
آشنایی با قطعات مدار

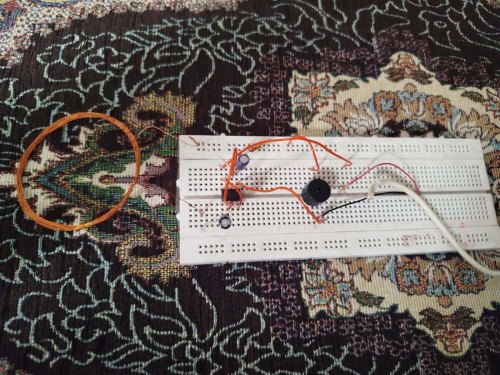

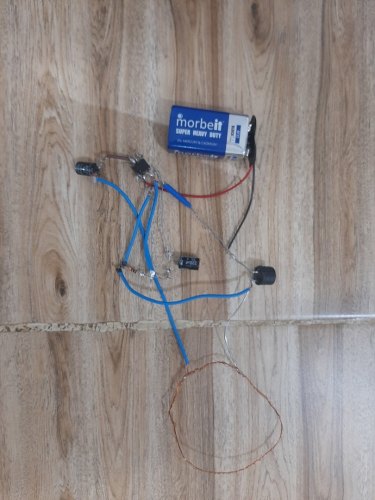

تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
