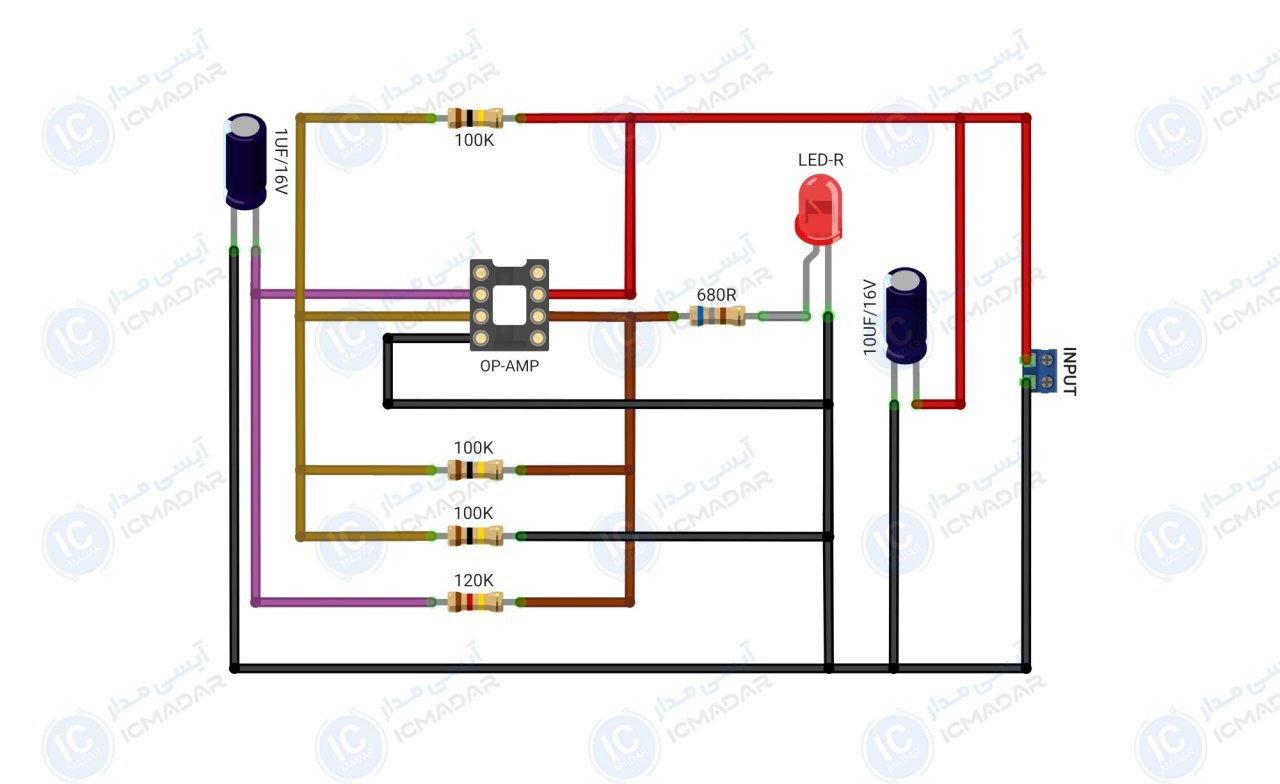

مدار تستر آپ امپ های تک کانال
تست سلامت انواع آپ امپ ها | بررسی آپ امپها قبل از مونتاژ | تشخیص سریع مشکلات آیسی در پروژهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 5 تا 15 ولت
- • نوع ورودی : مستقیم
- • تشخیص : تککانال 8 پایه
- • جریان مصرفی : 50 میلیآمپر
- • پاسخدهی : 1 ثانیه
- • تشخیص : ال ای دی
- • دقت : بالا و سریع
- • حساسیت : بالا
- • پی سی بی : 25 در 35 میلیمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- خازن 10 میکرو فاراد 16 ولت
- خازن 1 میکروفاراد 16 ولت
- ال ای دی قرمز مات
- مقاومت 100 کیلو اهم سه عدد
- مقاومت 120 کیلو اهم
- مقاومت 680 اهم
آشنایی با قطعات مدار
