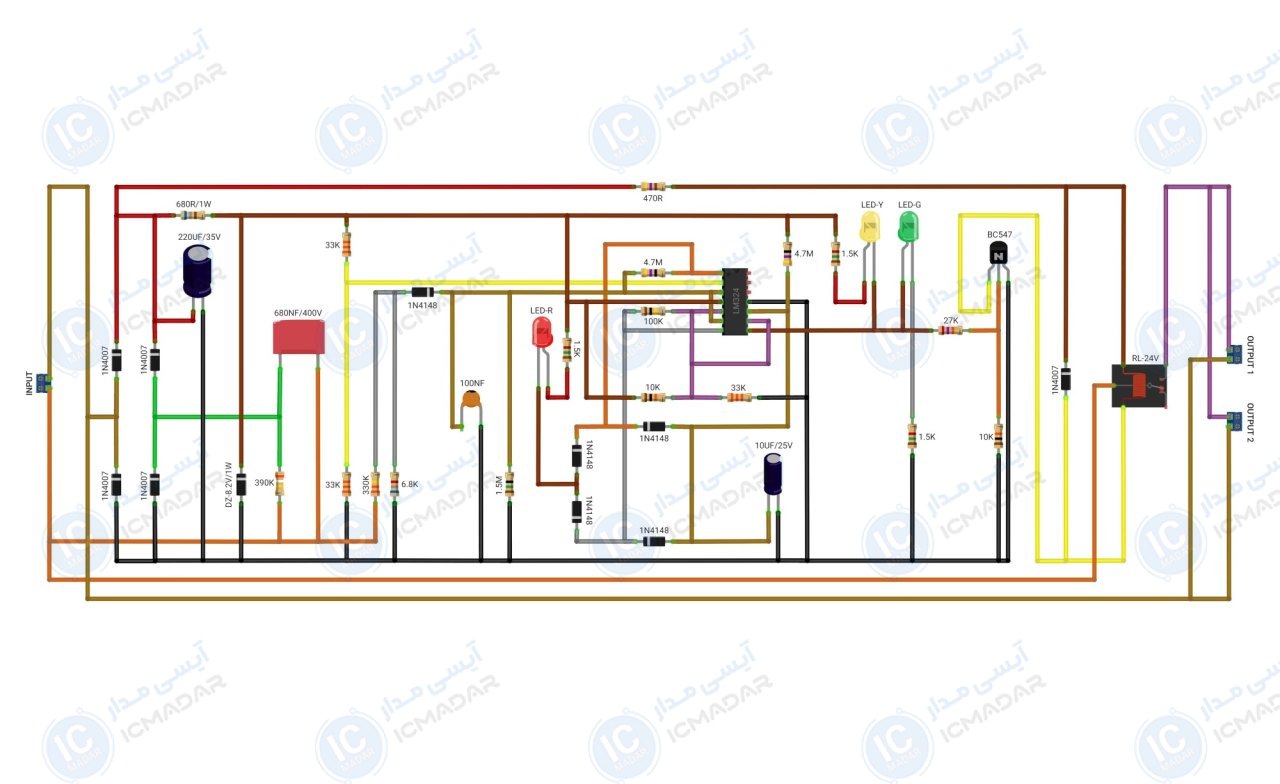

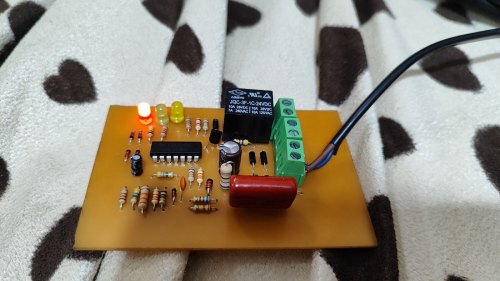

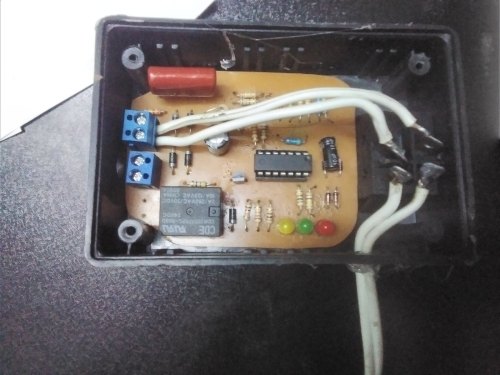

محافظ برق یخچال و تلویزیون

مشخصات فنی

• • پردازشگر : LM324
• • ولتاژ ورودی : 220 ولت
• • فرکانس خروجی : 50 هرتز
• • توان خروجی : 2200 وات
• • زمان تاخیر : 30-90 ثانیه
• • جریان : بستگی به رله
• • تعداد خروجی : دو عدد
• • تعداد ال ای دی : سه عدد
• • حداقل ولتاژ قطع : 170 ولت
• • حداکثر ولتاژ قطع : 250 ولت

لیست قطعات

• LM324
• ترانزیستور BC547
• دیود 1N4148 پنج عدد
• دیود 1N4007 پنج عدد
• دیود زنر 8.2 ولت 1 وات

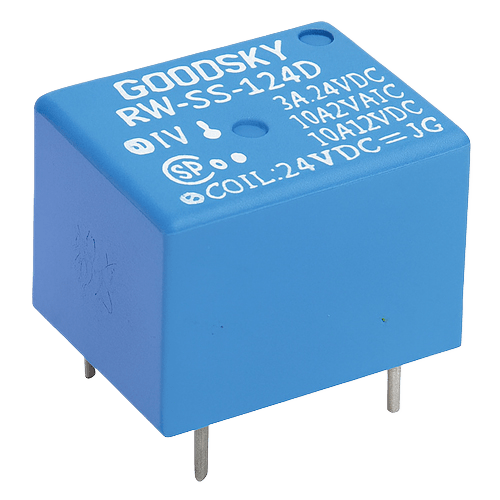

• رله 24 ولت 10 آمپر
• ال ای دی سبز مات
• ال ای دی قرمز مات
• ال ای دی زرد مات
• خازن پلی استر 680 نانو فاراد 400 ولت

مدارات مشابه

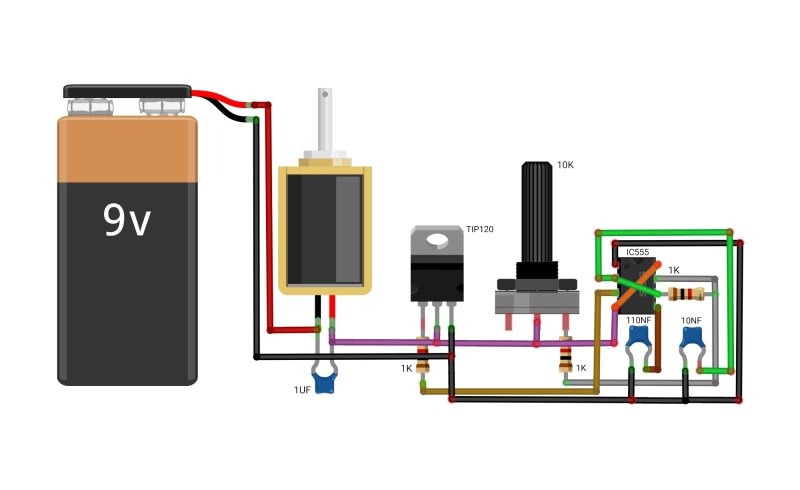

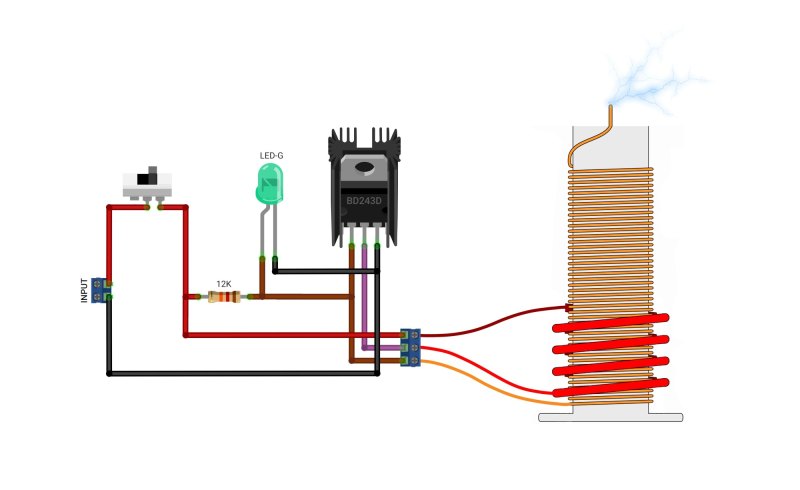

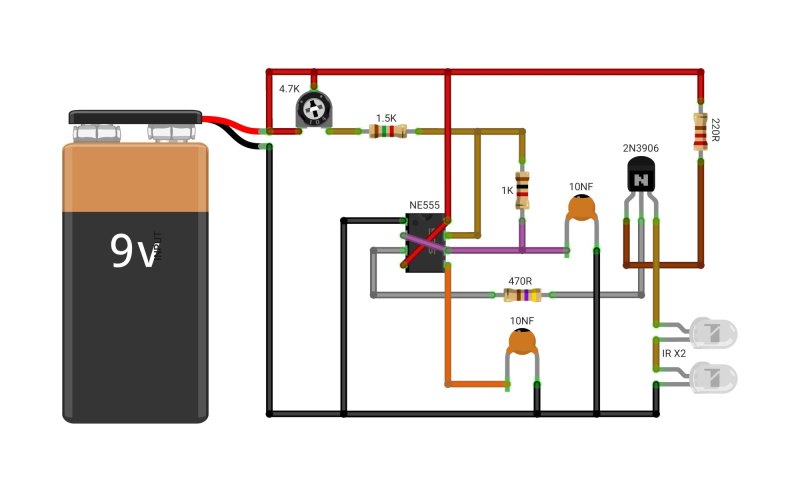

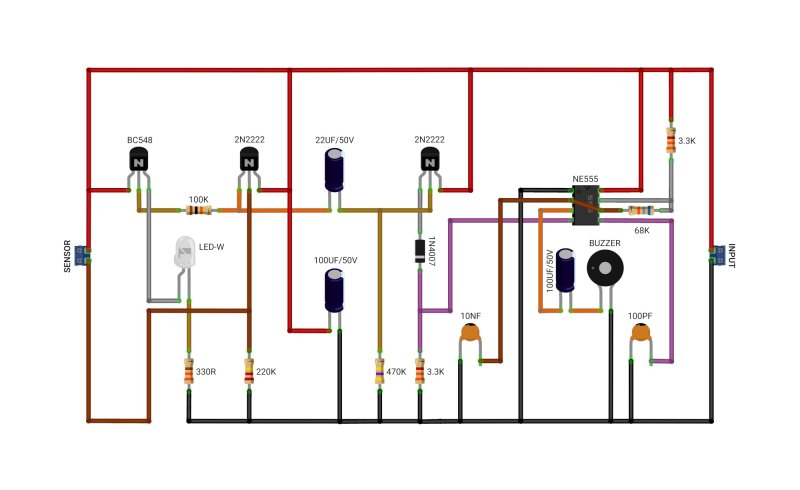

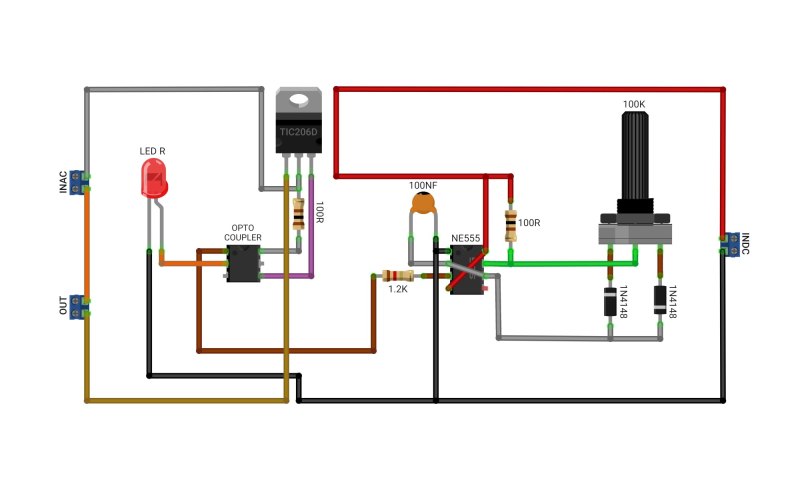

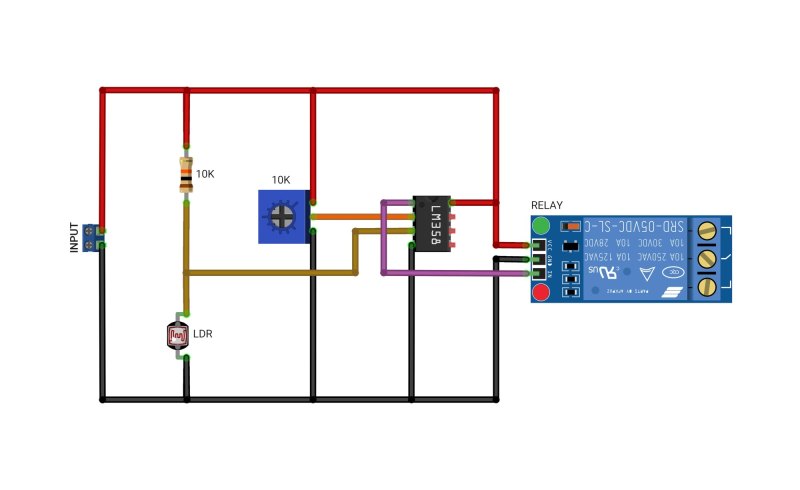

مدار سوئیچ فعال شونده با نور مدار کنترل سرعت موتور متناوب مدار کنترل سرعت موتور مدار جمر انواع دستگاه های الکترونیکی مدار مینی کویل تسلا آرک دار مدار تشخیص وجود باران
