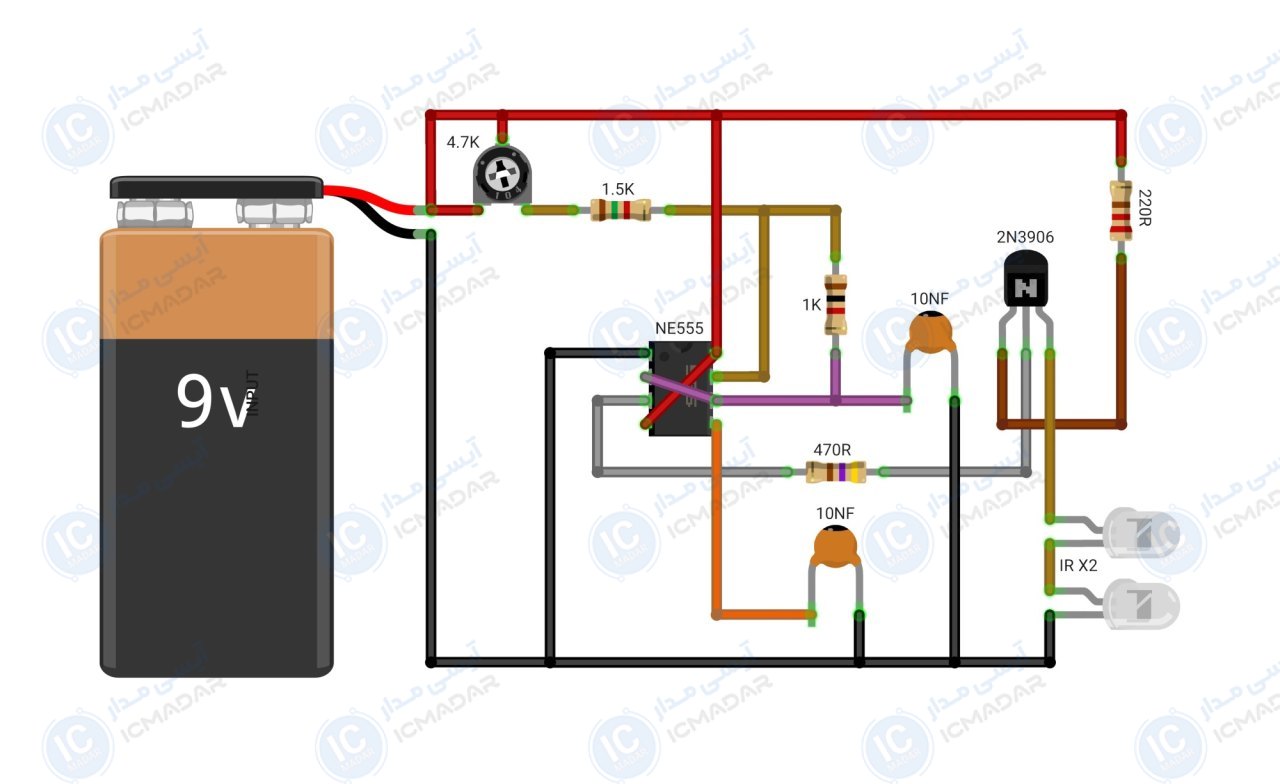

مدار جمر انواع دستگاه های الکترونیکی
مختل کردن کنترل تلویزیون | قفل کردن گیرندههای دیجیتال | جلوگیری از استفاده غیرمجاز از کنترلها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 50 میلیآمپر
- • محدوده اثر : حدود 2-3 متر
- • تعداد سنسور ها : دو عدد
- • خروجی : ارسال پیوسته امواج
- • تنظیم حساسیت : دارد
- • قابلیت استفاده : همه گیرندهها
- • پی سی بی : 50 در 35 میلیمتر
- • تعداد قطعات : 11 عدد
لیست قطعات
- ایسی 555
- ترانزیستور 2N3906
- فرستنده مادون قرمز دو عدد
- مقاومت 220 اهم
- مقاومت 470 اهم
- مقاومت 1.5 کیلو اهم
- مقاومت 1 کیلو اهم
- پتانسیومتر 5 کیلو اهم
- خازن عدسی 10 نانو فاراد دو عدد
