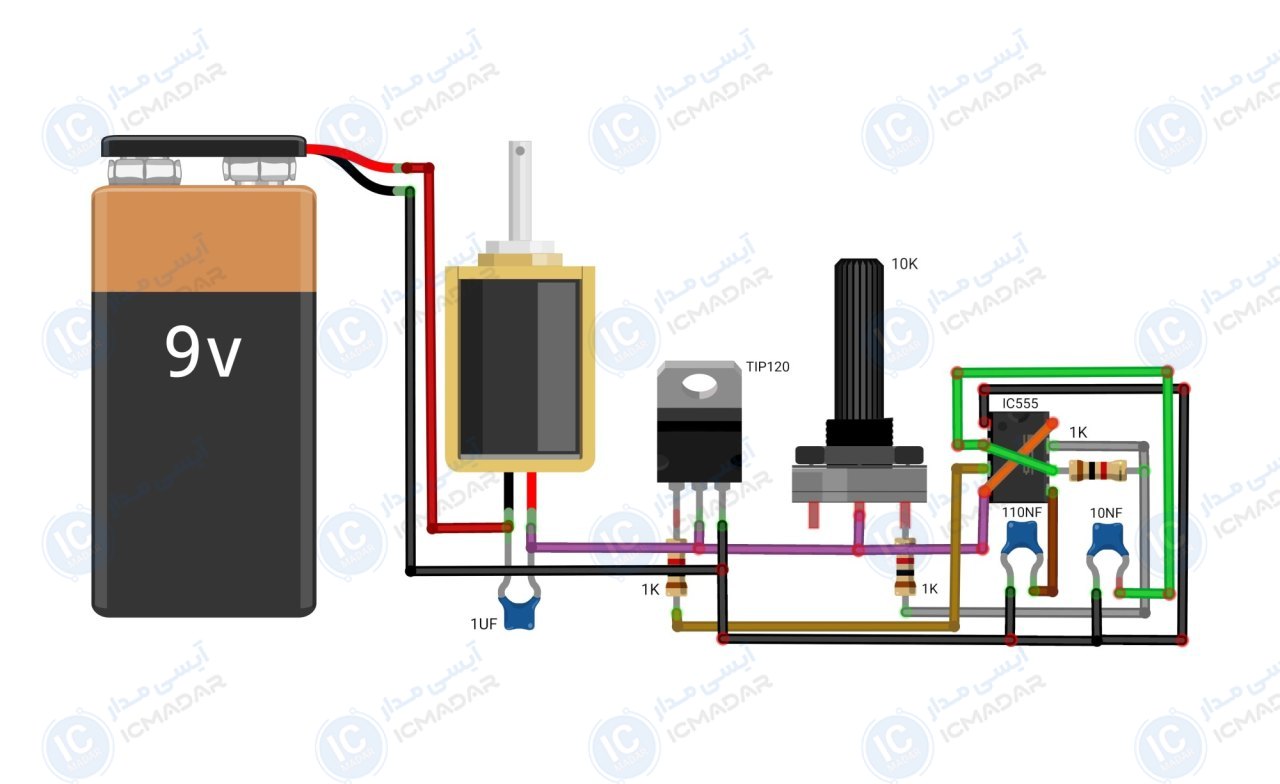

مدار کنترل سرعت موتور
تنظیم سرعت فن | کنترل دور موتور ربات | تنظیم سرعت پرینترهای سهبعدی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • تغذیه : 6 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : بر اساس موتور
- • نوع موتور : دی سی
- • محدوده کنترل : صفر تا حداکثر
- • نوع مدولاسیون : PWM
- • تنظیم فرکانس : با ولوم
- • پی سی بی : 45 در 37 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- ترانزیستور TIP120
- ولوم 10 کیلو اهم
- مقاومت 1 کیلو اهم سه عدد
- ایسی NE555
- خازن عدسی 110 نانو فاراد
- خازن عدسی 10 نانو فاراد
- خازن 1 میکرو فاراد مولتی لایر
آشنایی با قطعات مدار

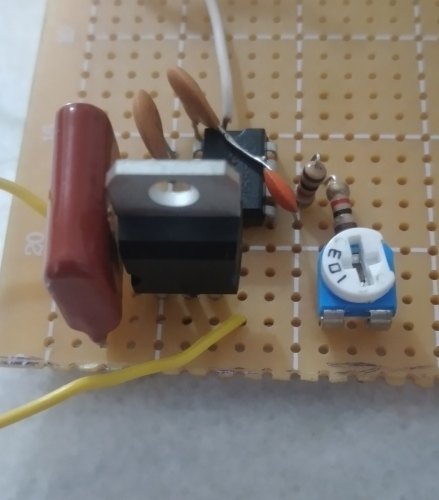

یک نفر این پروژه رو ساخته!
