مدار پاور تغذیه خازنی متغییر و پایدار
راهاندازی انواع پروژههای کم مصرف | استفاده در مدارهای شارژر ساده | جایگزین منابع تغذیه پیچیده
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 230 ولت
- • نوع ورودی : متناوب
- • خروجی : بسته به رگولاتور
- • نوع خروجی : مستقیم
- • جریان : 160 میلیآمپر
- • قابلیت کنترل ولتاژ : دارد
- • توان مصرفی : پایین
- • نوع منبع تغذیه : خازنی
- • پی سی بی : 90x30 میلیمتر
- • تعداد قطعات : 15 عدد

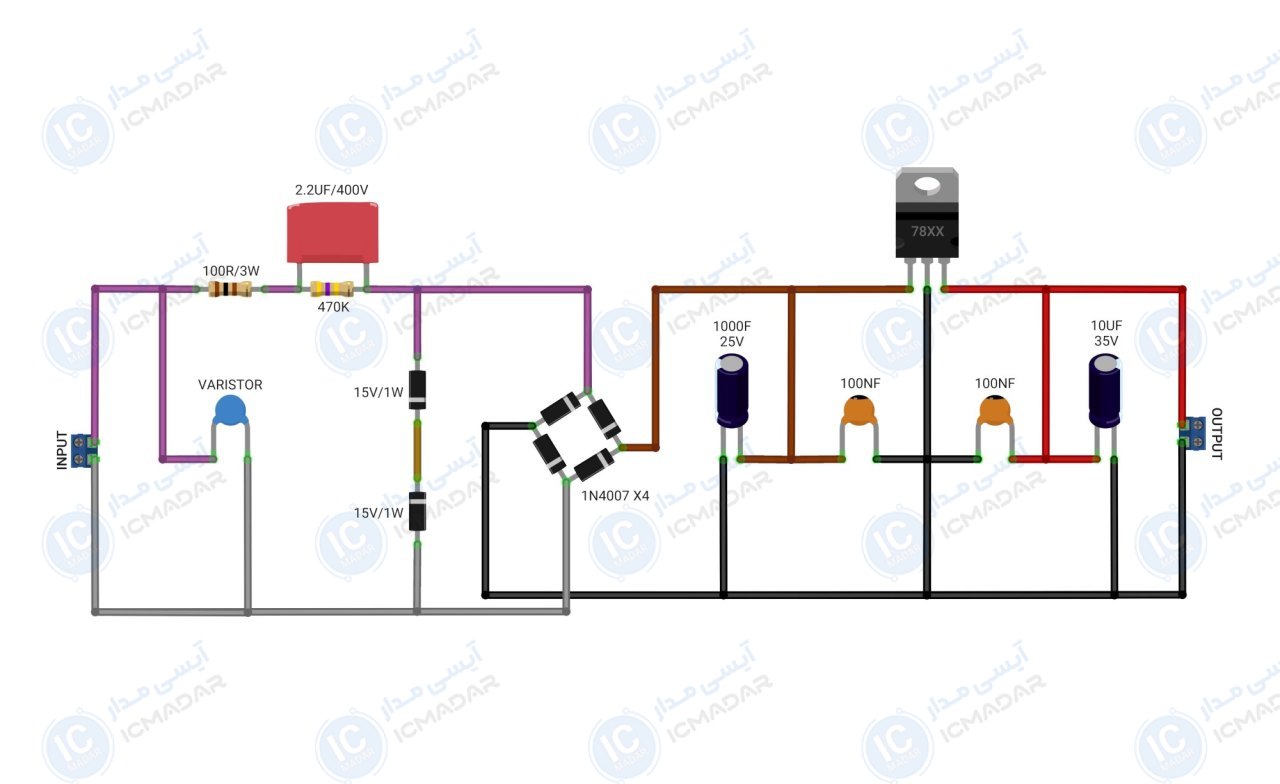

لیست قطعات
- رگلاتور (بستگی دارد)
- خازن پلی استر 1 میکرو فارارد 400 ولت
- دیود زنر 15 ولت 1 وات دو عدد
- خازن 1000 میکرو فاراد 25 ولت
- حازن 10 میکرو فاراد 35 ولت
- خازن عدسی 100 نانو فاراد دو عدد
- دیود 1N4007 چهار عدد
- مقاومت 470 کیلو اهم
- مقاومت 100 اهم 3 وات
- وریستور
آشنایی با قطعات مدار
