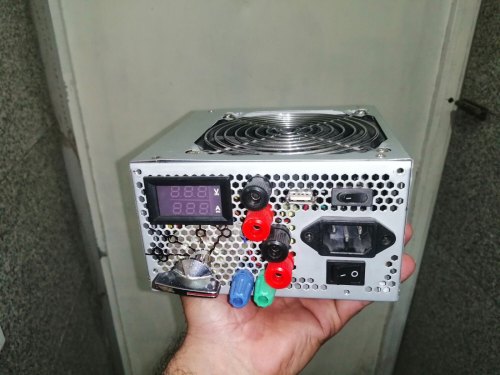

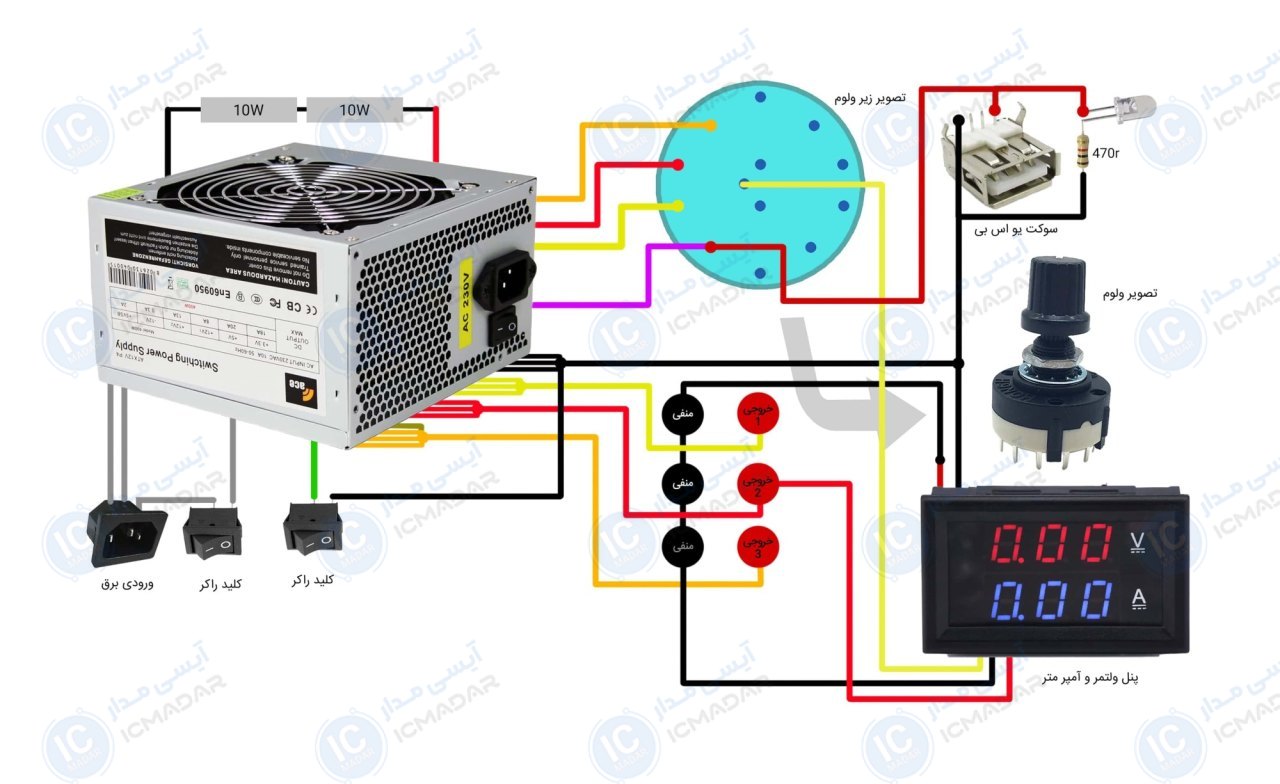

مدار تبدیل پاور به منبع تغذیه

مشخصات فنی

• • تغذیه ورودی : 220 ولت
• • نوع تغذیه ورودی : متناوب
• • ولتاژ خروجی : 3.3، 5 و 12 ولت
• • قابلیت کنترل ولتاژ : بله
• • جریان خروجی : بسته به پاور
• • نوع تنظیم ولتاژ : سلکتور چرخشی
• • نوع پاور : ATX کامپیوتر
• • اتصالات خروجی: ترمینال و USB
• • دارای نمایشگر ولتاژ و جریان : بله
• • پی سی بی : _

لیست قطعات

• کلید سلکتور 15 پین
• پنل ولتمتر و آمپر متر
• کانکتور یو اس بی
• کلید راکر دو عدد
• ورودی نری ولتاژ 220 ولت
• مقاومت 470 اهم
• ال ای دی قرمز مات
• مقاومت 10 وات 10 اهم
