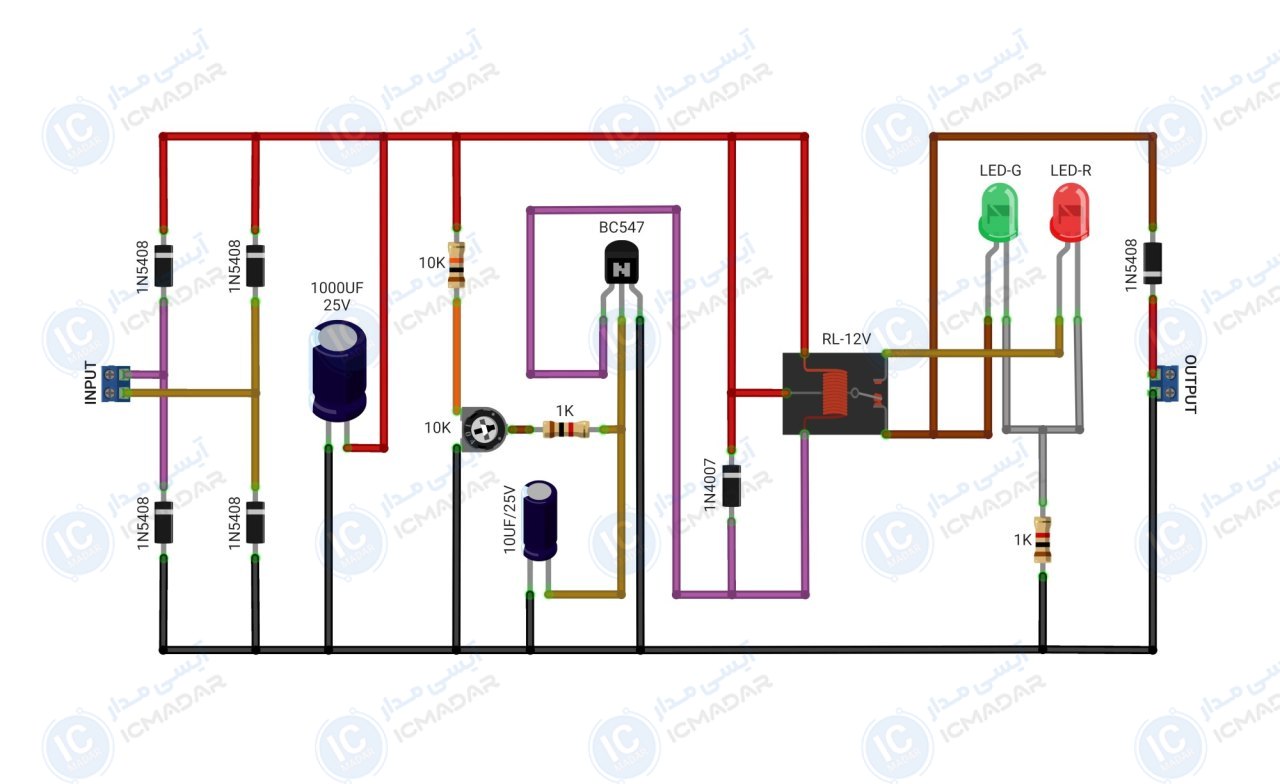

مدار شارژ باطری های 6 و 12 ولت
شارژ باتریهای ماشین | شارژ باتری موتور سیکلت | شارژ باتری چراغ قوهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • باطری پشتیبانی : 6 و 12 ولت
- • ماکزیموم جریان خروجی : 1.5 آمپر
- • قابلیت کالیبره کردن : بله
- • تغذیه ورودی : 15 ولت
- • نوع تغذیه ورودی : متناوب
- • قطع خودکار : بله
- • محافظ اتصال معکوس : بله
- • نشانگر ال ای دی : دارد
- • حفاظت از شارژ بیشازحد : دارد
- • پی سی بی : 67 در 46 میلیمتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- ترانزیستور BC547
- خازن 1000 میکرو فاراد 25 وت
- خازن 10 میکرو فاراد 25 ولت
- پتانسیومتر 10 کیو اهم
- مقاومت 10 کیو اهم
- مقاومت1 کیلو اهم دو عدد
- ال ای دی مات قرمز
- ال ای دی مات سبز
- دیود 1N5408 پنج عدد
- دیود 1N4007
- رله 12 ولت
