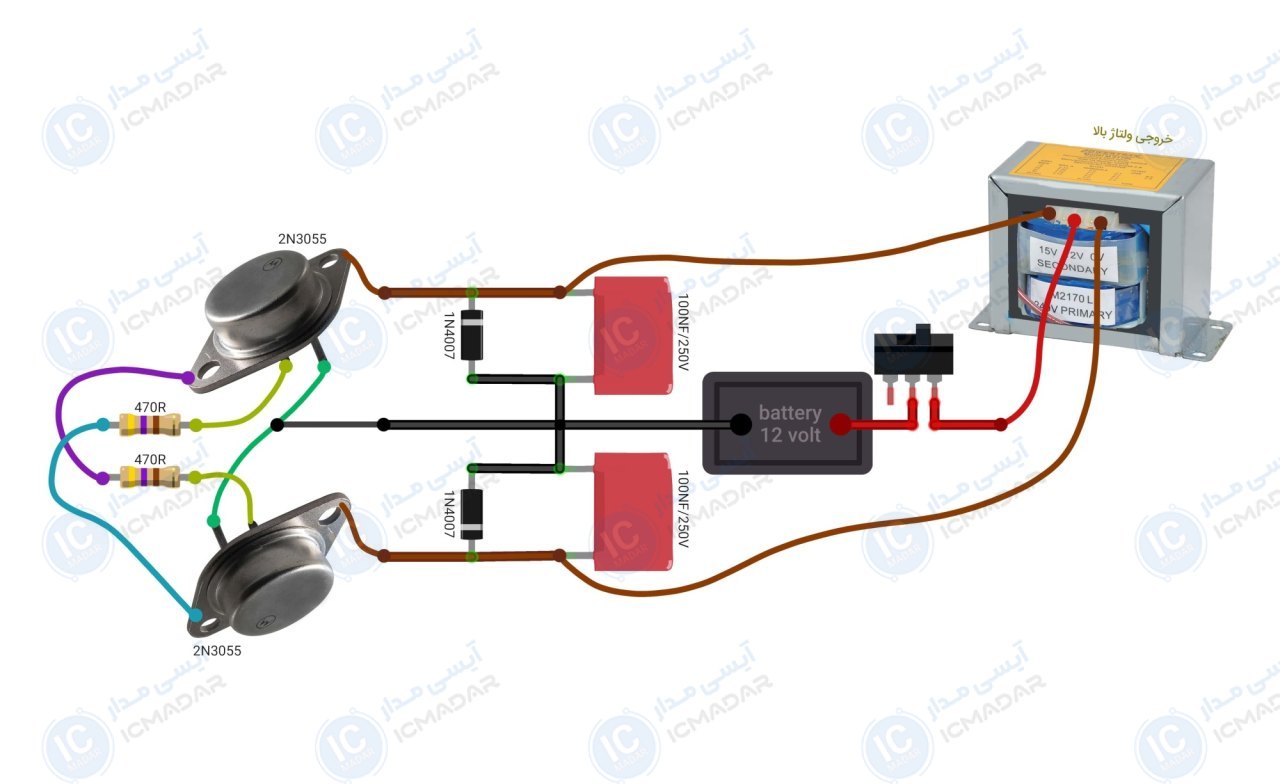

مدار دستگاه ماهیگیری ساده
آموزش مبدل ولتاژ | راهاندازی تجهزات بالا | آموزش مبدل ولتاژ
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • درایو قدرت : دو عدد ترانزیستور
- • ولتاژ خروجی : 230 ولت
- • ولتاژ تغذیه : 12 ولت
- • جریان موردنیاز: حداقل 5 آمپر
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 100 وات
- • نوع ولتاژ ورودی : مستقیم
- • فرکانس خروجی : 50 هرتز
- • پی سی بی : 67 در 63 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- ترانزیستور 2N3055 دو عدد
- مقاومت 470 اهم دو عد
- خازن پلی استر 100nF/250V دو عدد
- دیود 1N4007 دو عدد
- کلید راکر دو حالته
آشنایی با قطعات مدار
