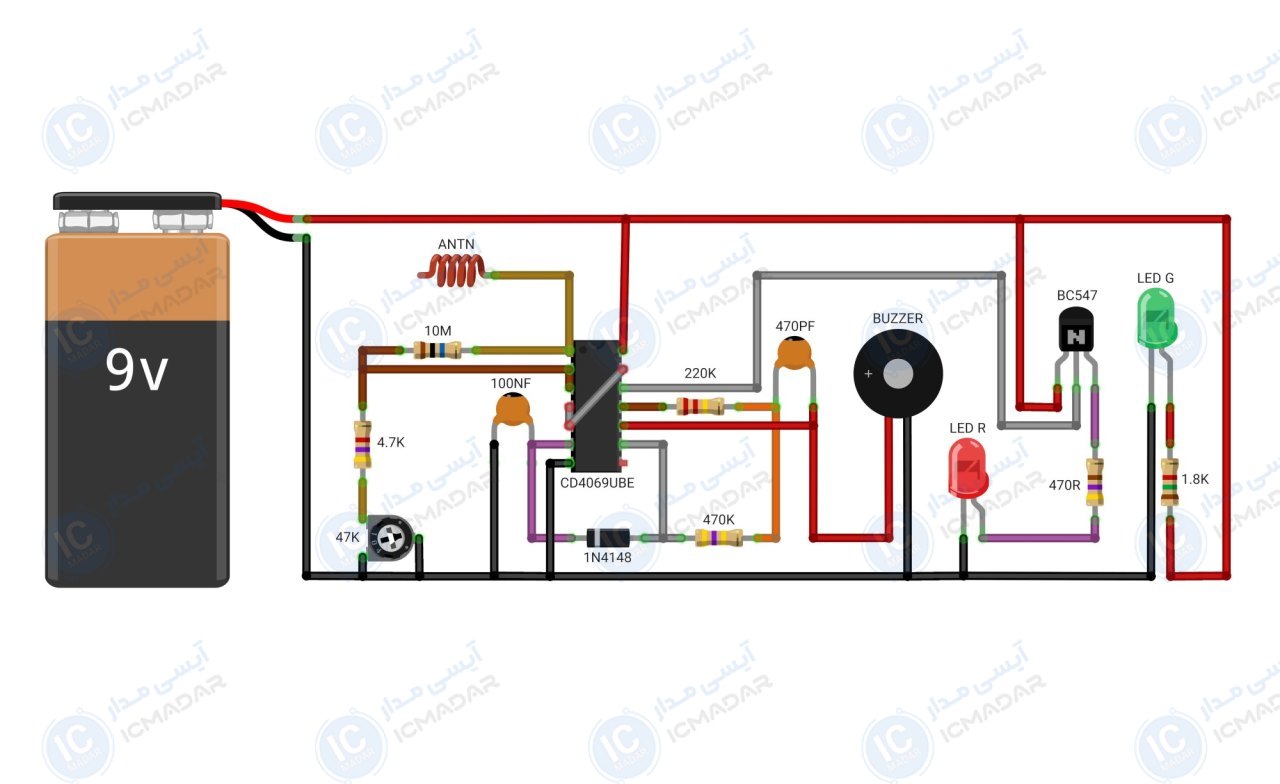

مدار فازمتر القایی قوی
پیدا کردن سیم فاز | تست پریزهای برق | عیبیابی مدارهای برقی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 50 میلی آمپر
- • ولتاژ قابل تشخیص : متناوب
- • نوع مصرف برق : کم مصرف و بهینه
- • هشدار دهنده : ال ای دی و بازر
- • امکان تنظیم حساسیت : دارد
- • ایمنی : بدون خطر برق گرفتگی
- • پی سی بی : 60*35 میلیمتر
- • تعداد قطعات : 15 عدد
لیست قطعات
- آیسی CD4069UBE
- ترانزیستور BC547
- ال ای دی شفاف قرمز
- ال ای ی شفاف سبز
- دیود 1N4148
- پتانسیومتر 47 کیلو اهم
- خازن 100 نانو فاراد
- خازن 470 پیکو فاراد
- مقاومت 220 کیلو اهم
- مقاومت 470 اهم
- مقاومت 470 کیلو اهم
- مقاومت 4.7 کیلو اهم
- مقاومت 10 مگا اهم
- مقاومت 1.8 کیلو اهم
- بازر 12 ولت
آشنایی با قطعات مدار
