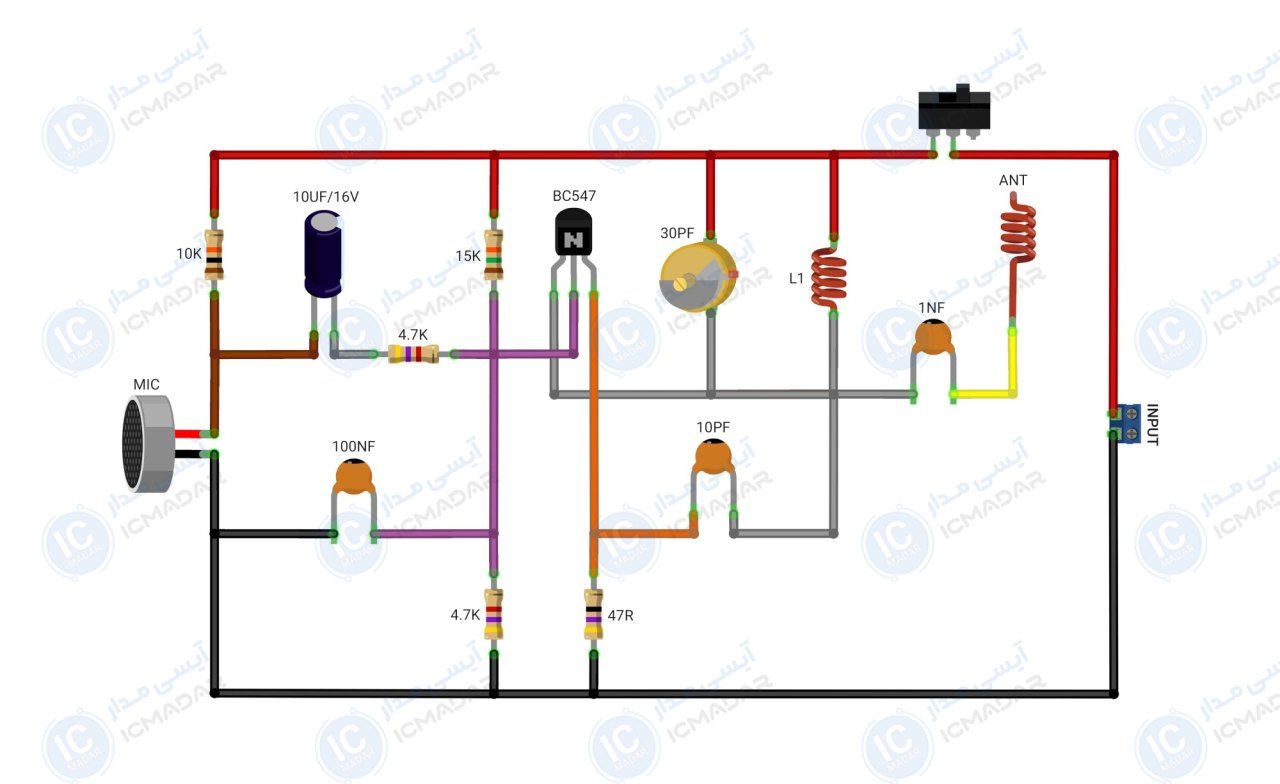

مدار فرستنده صوت اف ام
انتقال صدا | ساخت پروژههای آموزشی | آموزش اصول مدارهای رادیویی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : BC547
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 400 میلی آمپر
- • فرکانس : قابل تنظیم در باند FM
- • برد انقال : 50 الا 100 متر
- • توان خروجی : در حد میلیوات
- • نوع مدار : تک ترانزیستور
- • پی سی بی : 49 در 15 میلیمتر
- • تعداد قطعات : 13 عدد
لیست قطعات
- مقاومت 10 کیلو اهم
- مقاومت 15 کیلو اهم
- مقاومت 4.7 کیلو اهم دو عدد
- مقاومت 47 اهم
- خازن 10 میکرو فاراد 25 ولت
- ترانزیستور bc547
- خازن عدسی 1 نانو فاراد
- خازن عدسی 10 پیکو فاراد
- خازن عدسی 100 نانو فاراد
- میکروفن خازنی 10 میلی
- کلید کشویی
- خازن تریمر 30 پیکو فاراد
آشنایی با قطعات مدار

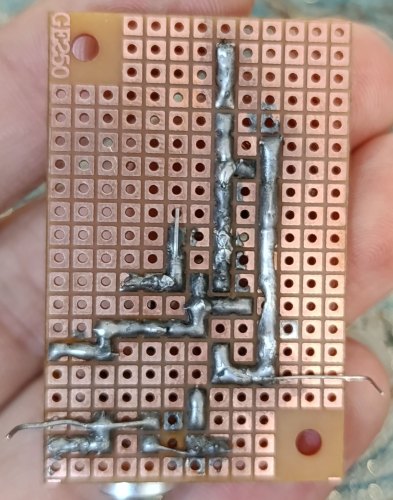

یک نفر این پروژه رو ساخته!
