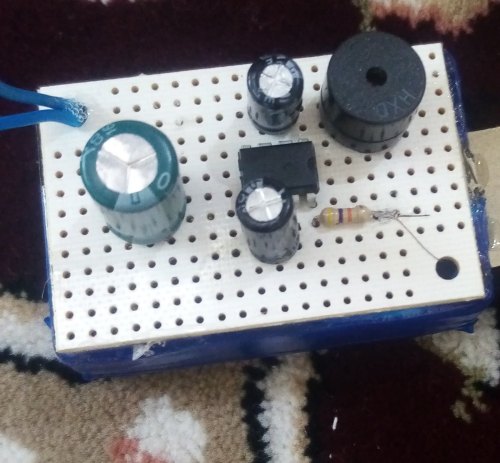

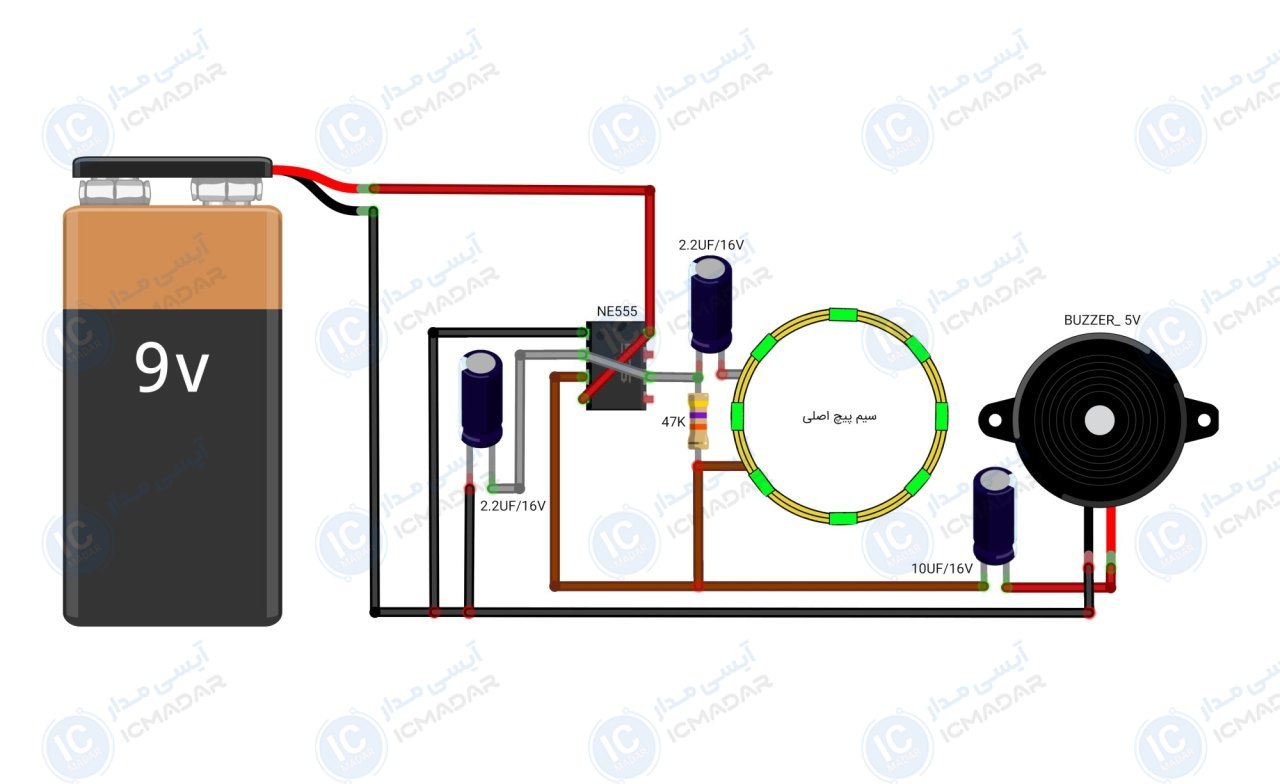

مدار فلزیاب مبتدی

مشخصات فنی

• • مولد نوسان : NE555
• • ولتاژ کاری : 9 ولت
• • نوع ولتاژ ورودی : مستقیم
• • توان مصرفی : پایین
• • تعداد لوپ : یک عدد
• • عمق کاووش : 5 سانتی متر
• • خروجی : اعلام صوتی بازر
• • قابلیت تفکیک فلزات : خیر
• • پی سی بی : 60 در 30 میلیمتر
• • تعداد قطعات : 5 عدد

لیست قطعات

• ایسی NE555
• خازن 2.2 میکرو فاراد 16 ولت
• خازن 10 میکرو فارد 16 ولت
• مقاومت 47 کیلو اهم
• بازر 5 ولت

مدارات مشابه

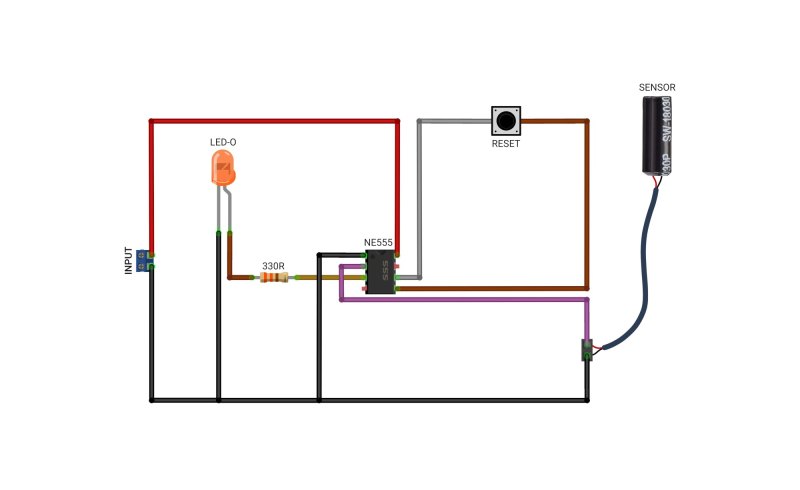

مدار سنسور تشخیص ضربه و ارتعاش مدار کنترل دو جهته دور موتور مدار اجاق القایی مدار تشخیص رطوبت خاک مدار مولد برق ساده مدار دستگاه جوش نقطه ایی دو کیلو وات
