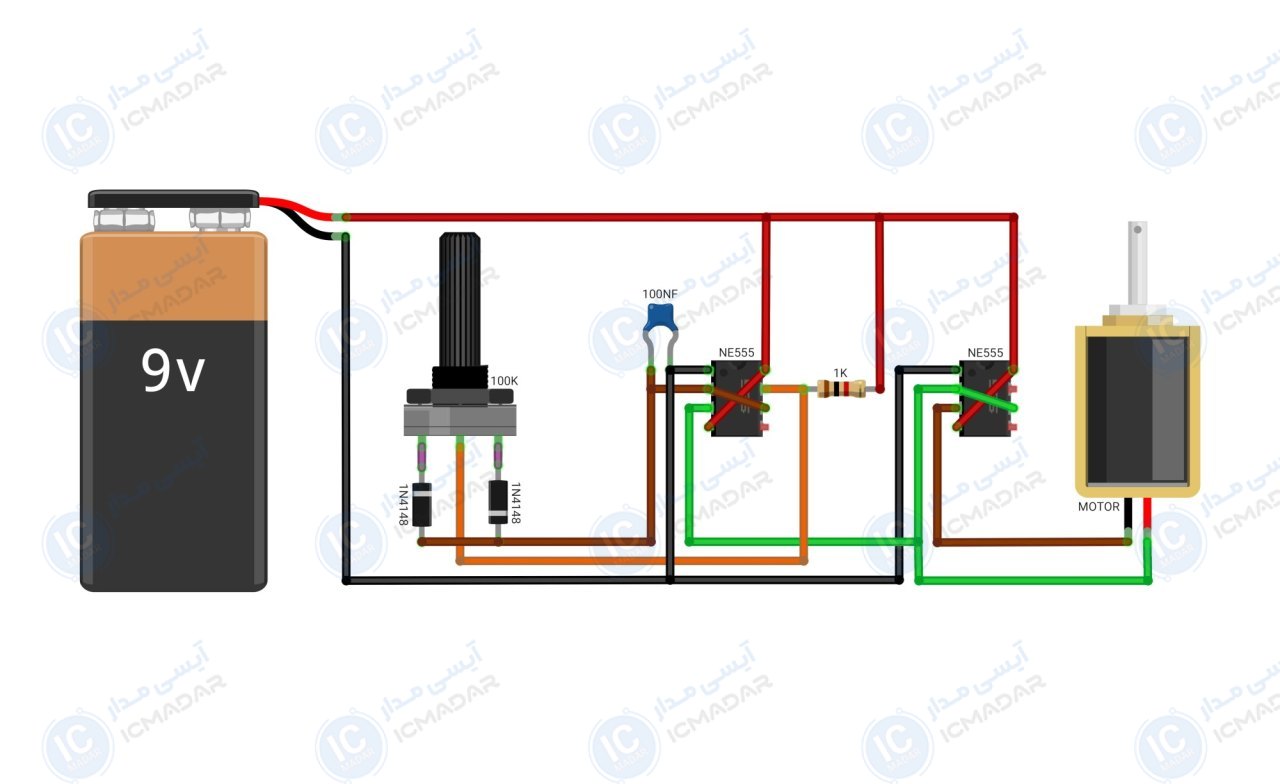

مدار کنترل دو جهته دور موتور
کنترل رباتها | اسباببازیهای موتوری | سیستمهای تهویه
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • ولتاژ کاری : 9 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 500 میلی آمپر
- • نوع کنترل : موج PWM
- • جهت چرخش موتور : دوطرفه
- • توان موتور پیشنهادی : تا 5 وات
- • تنظیم سرعت : تدریجی از 0 تا 100
- • پی سی بی : 28 در 46 میلیمتر
- • تعداد قطعات : 7 عدد
لیست قطعات
- ایسی 555 دو عدد
- خازن عدسی 100 نانو فاراد
- مقاومت 1 کیلو اهم
- ولوم 100 کیلو اهم
- دیود زنر 1n4148 دو عدد
آشنایی با قطعات مدار

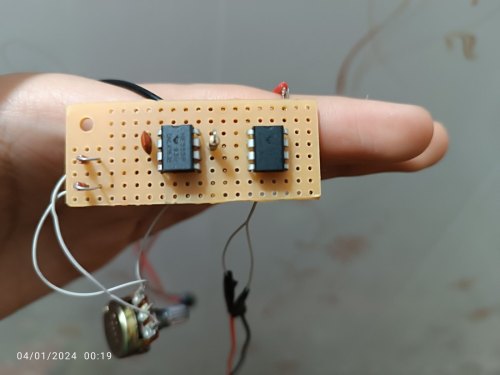

یک نفر این پروژه رو ساخته!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
