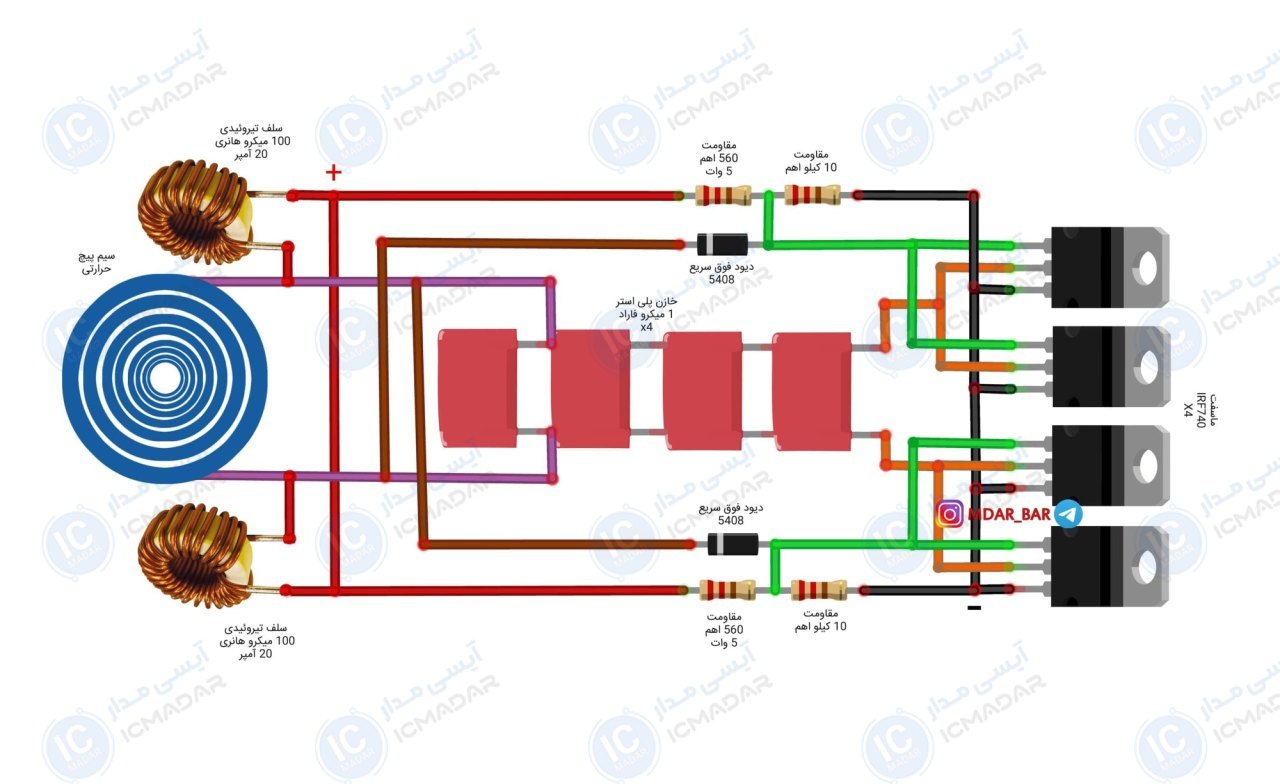

مدار اجاق القایی
گرم کردن ظروف فلزی | اجاقهای برقی خانگی | سیستمهای صنعتی گرمایش فلز
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • حدود توان خروجی : 180 وات
- • فرکانس : بالا محدوده کیلوهرتز
- • جریان موردنیاز : 15 آمپر
- • راندمان حرارتی : بالا
- • ایمنی سیستم : بدون المنت
- • سرعت گرم شدن : بسیار بالا
- • پی سی بی : 65 در 120 میلمیتر
- • تعداد قطعات : 18 عدد
لیست قطعات
- ماسفت IRF740 چهار عدد
- خازن پلی استر 1 میکرو فاراد 1000 ولت 6 عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 560 اهم اجری دو عدد
- دیود فوق سریع UF5408 دو عدد
- سلف تیروئیدی 100 میکرو هانری 20 آمپر دو عدد
آشنایی با قطعات مدار
