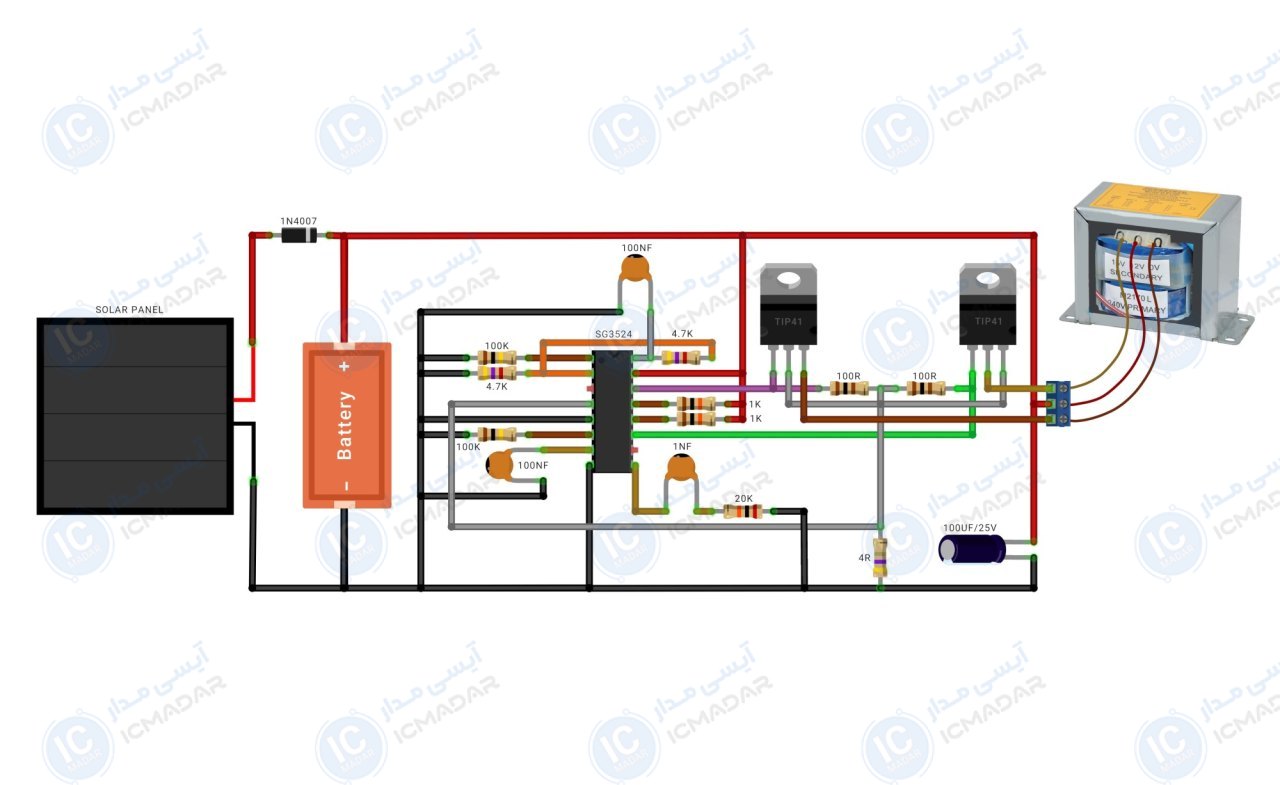

مدار اینورتر خورشیدی

مشخصات فنی

• • کنترل‌کننده : SG3524
• • ولتاژ خروجی : 230 ولت
• • نوع ولتاژ خروجی : متناوب
• • توان خروجی : 100 وات
• • ولتاژ تغذیه : 12 ولت
• • فرکانس خروجی : 50 هرتز
• • پایداری ولتاژ خروجی: خوب
• • شکل موج : مربعی
• • پی سی بی : 60 در 55 میلیمتر
• • تعداد قطعات : 17 عدد

لیست قطعات

• آیسی SG3524
• ترانزیستور TIP41 دو عدد
• خازن 100 میکرو فاراد 50 ولت
• مقاومت 4 یا 4.7 اهم
• مقاومت 1 کیلو اهم دو عدد
• مقاومت 100 اهم دو عدد
• مقاومت 4.7 کیلو اهم دو عدد
• مقاومت 100 کیلو اهم
• مقاومت 20 کیلو اهم
• خازن 100 نانو فاراد دو عدد
