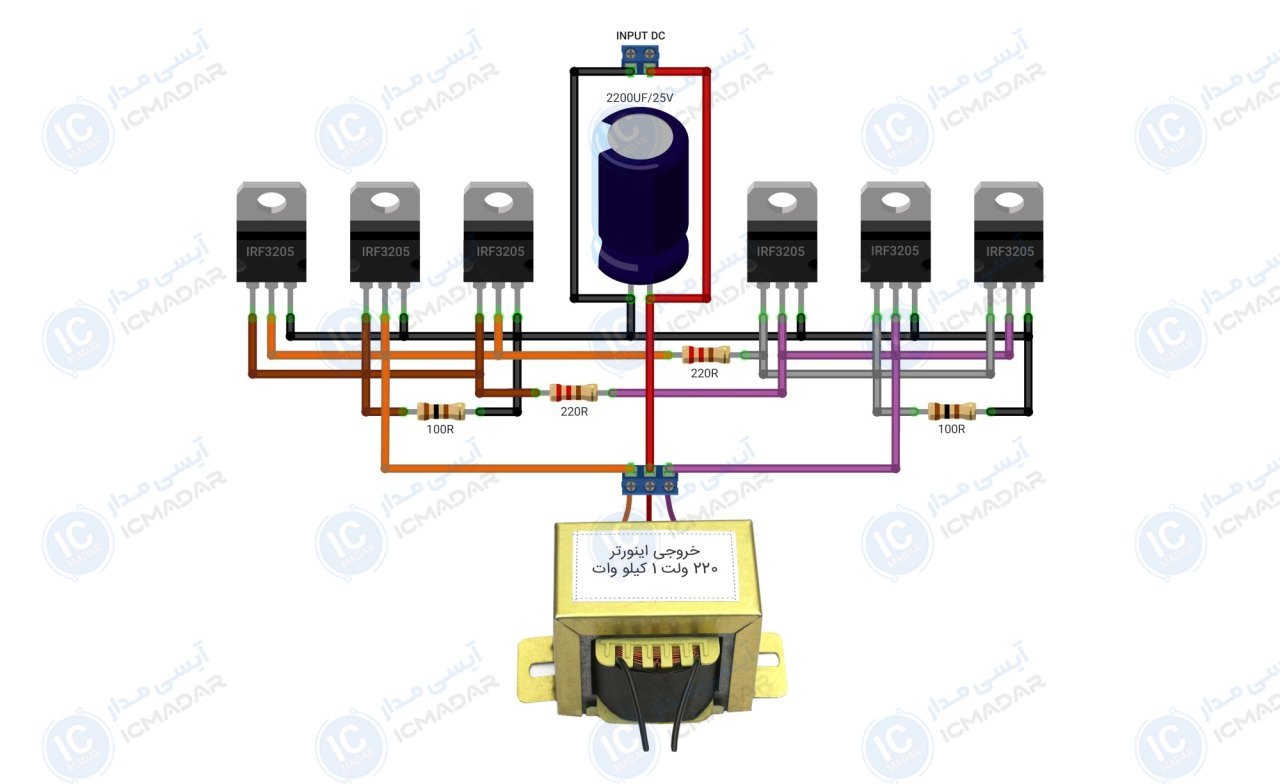

مدار اینورتر ساده یک کیلو وات

مشخصات فنی

• • درایو قدرت : شش عدد ماسفت
• • ولتاژ خروجی : 220 ولت
• • نوع ولتاژ خروجی : متناوب
• • توان خروجی : یک کیلو وات
• • ولتاژ تغذیه : 12 ولت
• • نوع ولتاژ ورودی : مستقیم
• • نوع مدار : ساده و بدون اسیلاتور
• • شکل موج : مربعی
• • پی سی بی : 40 در 65 میلیمتر
• • تعداد قطعات : 11 عدد

لیست قطعات

• ماسفت IRF3205 شش عدد
• خازن 2200 میکرو فاراد 25 ولت
• مقاومت 220 اهم دو عدد
• مقاومت 100 اهم دو عدد
