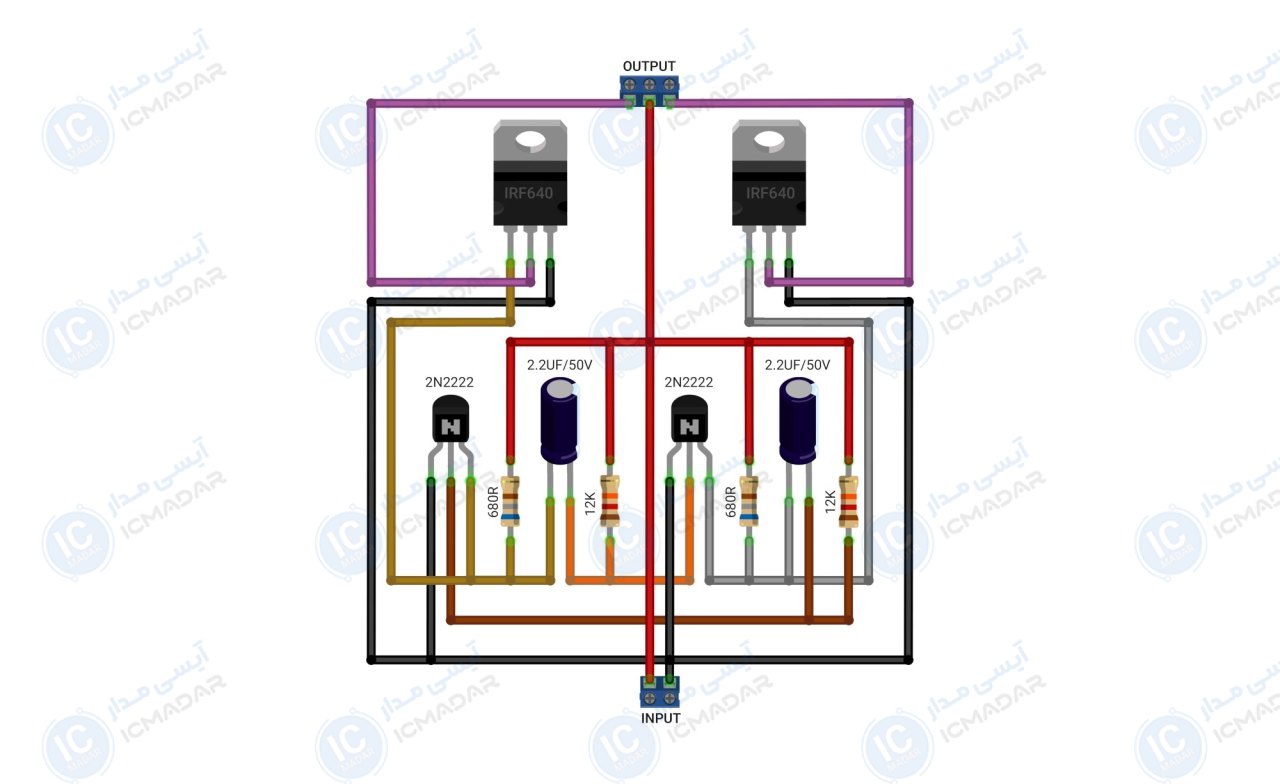

مدار اینورتر 150وات ساده

مشخصات فنی

• • درایو قدرت : دو عدد ماسفت
• • ولتاژ خروجی : 220 ولت
• • ولتاژ تغذیه : 12 ولت
• • نوع ولتاژ خروجی : متناوب
• • توان خروجی : 150 وات
• • نوع عملکرد : مولتی ویبراتور
• • نشانگر ال ای دی : خیر
• • شکل موج : مربعی
• • پی سی بی : 48 در 41 میلمیتر
• • تعداد قطعات : 10 عدد

لیست قطعات

• ترانزیستور 2N2222 دو عدد
• ماسفت IRF640 دو عدد
• مقاومت 12 کیلو اهم دو عدد
• مقاومت 680 اهم دو عدد
• خازن 2.2 میکرو فاراد 50 ولت دو عدد
