مدار ردیاب فرانکو 8 مگاهرتز
پیدا کردن فلزات قدیمی | پیدا کردن اشیای مدفون شده | شناسایی یونهای فلزات ارزشمند
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • منبع تغذیه : 14 تا 35 ولت
- • تراشه : LM358
- • شعاع زنی : 200 متر
- • تشخیص فلزات باستانی
- • دارای تک ولوم بالانس
- • نمایش سنس با الایدی
- • اعلام صوتی و تصویری
- • مقاوم در برابر تداخل نویز
- • سنس در خاک مرطوب
- • سنس و کاووش از چهار جهت
- • مناسب برای مناطق بزرگ
- • عدم حساسیت به ذرات
- • نفوذپذیری قوی زیر خاک
- • پی سی بی : 100x70mm
- • تعداد قطعات : 72 عدد
لیست قطعات
- آیسی LM358 دو عدد
- ترانزیستور BC183C پنج عدد
- رگولاتور ولتاژ 7812
- خازن 470 میکرو فاراد 25 ولت هفت عدد
- خازن 560 پیکو فاراد NPO سه عدد
- خازن 330 پیکو فاراد NPO
- خازن 100 نانو فاراد NPO سیزده عدد
- خازن 33 نانو فاراد MKT دو عدد
- خازن 22 نانو فاراد NPO دو عدد
- خازن 22 نانو فاراد MKT
- خازن 22 پیکو فاراد NPO
- خازن 1 پیکو فاراد NPO سه عدد
- مقاومت 1 مگا اهم چهار عدد
- مقاومت 150 کیلو اهم
- مقاومت 47 کیلو اهم
- مقاومت 33 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 6.8 کیلو اهم سه عدد
- مقاومت 4.7 کیلو اهم چهار عدد
- مقاومت 3.3 کیلو اهم دو عدد
- مقاومت 1.2 کیلو اهم
- مقاومت 1 کیلو اهم پنج عدد
- مقاومت 330 اهم دو عدد

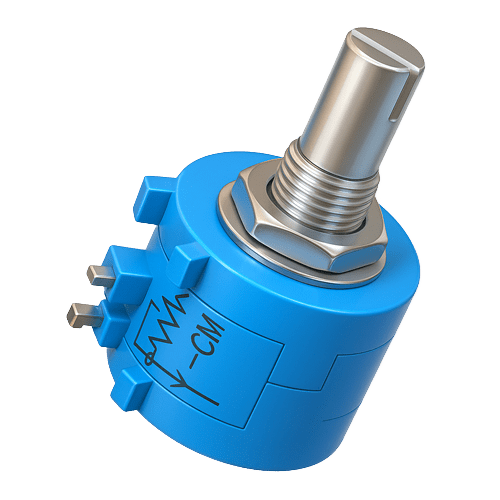

- ولوم مولتی ترن 20 کیلو اهم
- دیود 1N4148 دو عدد
- کریستال 8 مگاهرتز
- ال ای دی قرمز
- ال ای دی سبز
- ال ای دی آبی
- بازر 12 ولت
آشنایی با قطعات مدار

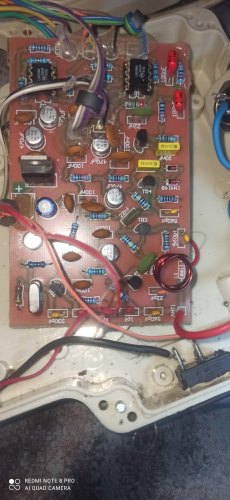

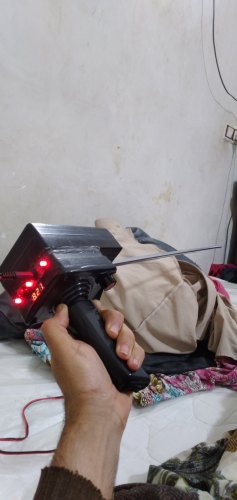

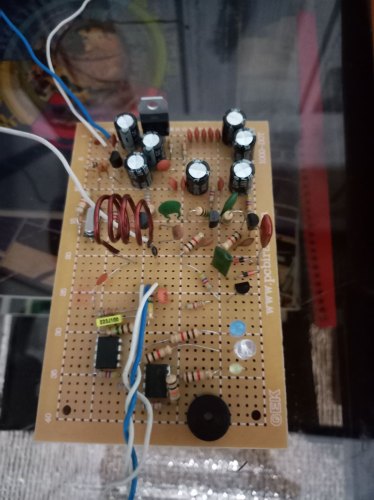

تا الان ۶ نفر این پروژه رو ساختند!
