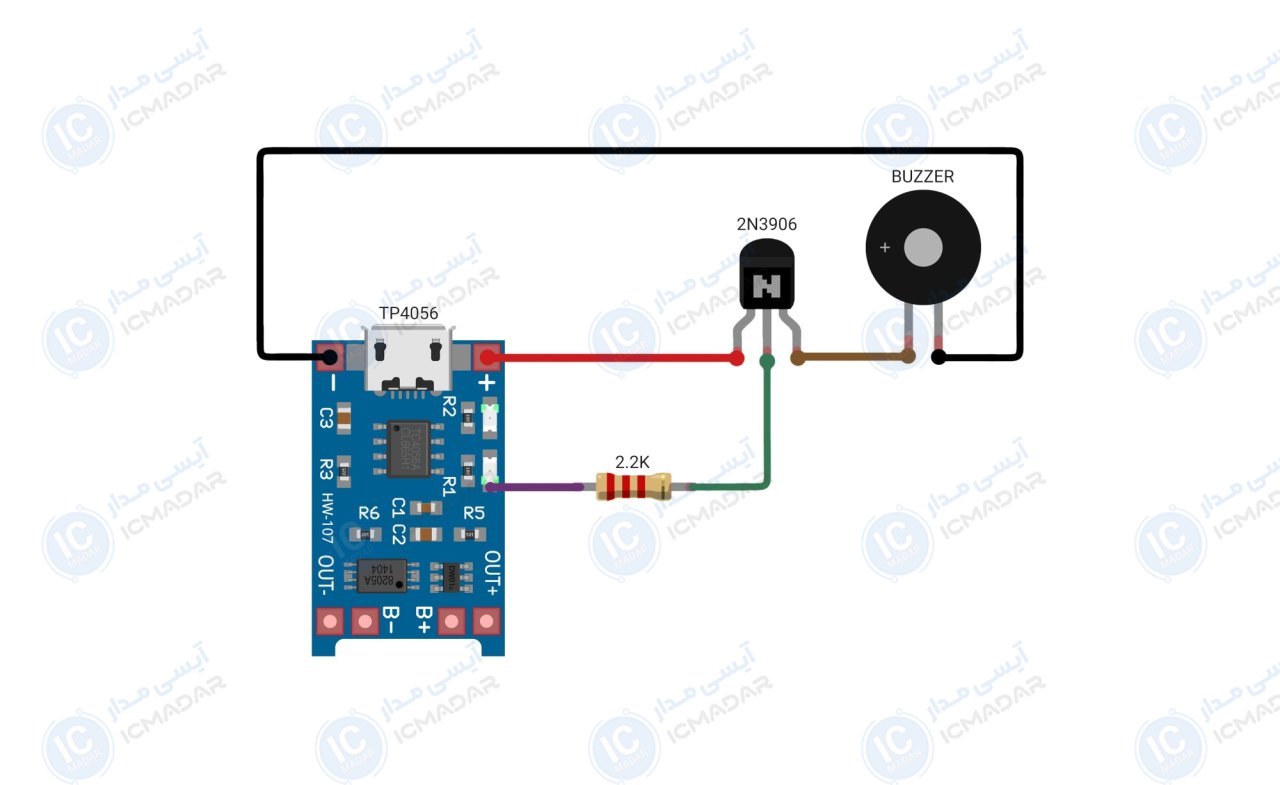

مدار هشدار صوتی برای TP4056
افزایش ایمنی در سیستمهای مدیریت باتری | جلوگیری از شارژ بیش از حد باتریها | اضافه کردن هشدار صوتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی ماژول : 5 ولت
- • نوع هشدار صوتی : بازر
- • فرکانس صدا : 3 کیلوهرتز
- • نحوه راهاندازی : سوئیچینگ
- • توان مصرفی : 100 میلیوات
- • زمان فعاسازی : 10 میلیثانیه
- • تداخل نویز با ماژول : بسیار کم
- • حساسیت : با تغییر مقاومت
- • پی سی بی : 35*30 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- ماژول TP4056
- ترانزیستور 2N3906
- مقاومت 2.2 کیلو اهم
- بازر 5 ولت
