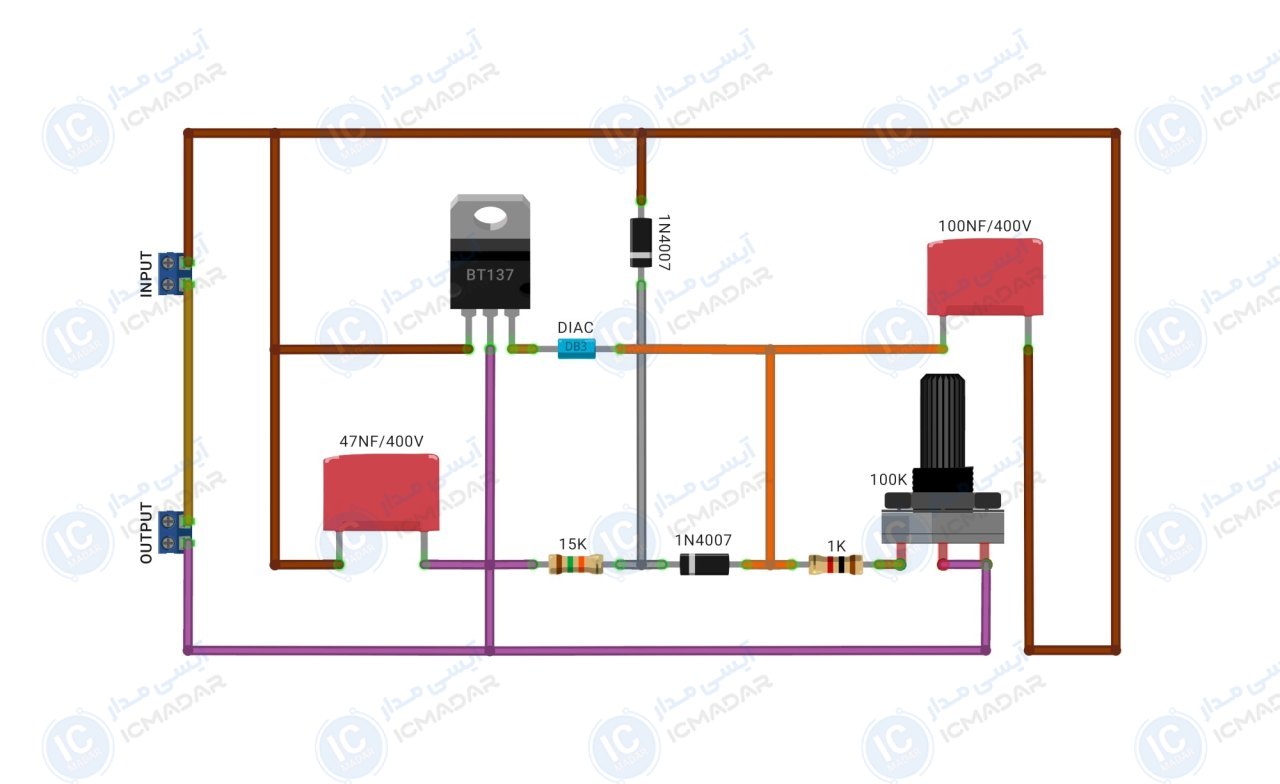

مدار کنترلر دمای هویه
کنترل دمای انواع هویهها | کاهش مصرف انرژی | بهینهسازی عملکرد هویهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- ورودی ولتاژ : 220 ولت
- نوع ورودی : متناوب
- توان خروجی : 120 وات
- محدوده : متغیر تا حداکثر توان
- سازگاری با انواع هویه ها : بله
- نوع کنترل : کنترل فاز AC
- سرعت واکنش به دما : آنی
- تلاف حرارتی : متوسط
- دقت تنظیم دما : بالا
- پی سی بی : _
- تعداد قطعات : 9 عدد
لیست قطعات
- ترایاک BT137
- خازن 47 نانو فاراد 400 ولت
- خازن 100 نانو فاراد 400 ولت
- ولوم 100 کیلو اهم
- دیود 1N4007 دو عدد
- مقاومت 15 کیلو اهم
- مقاومت 1 کیلو اهم

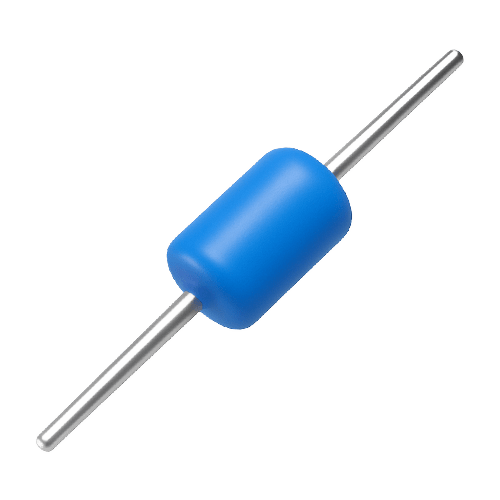

- دیاک DB3
آشنایی با قطعات مدار

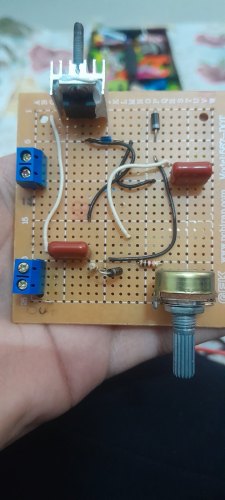

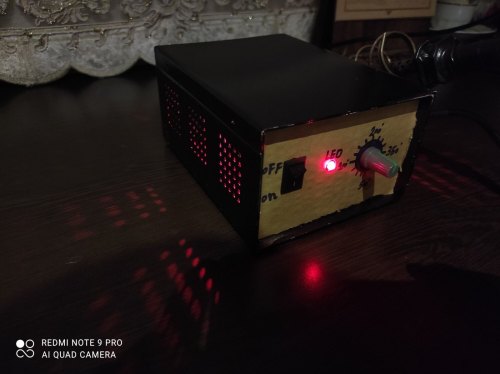

تا الان ۲ نفر این پروژه رو ساختند!
