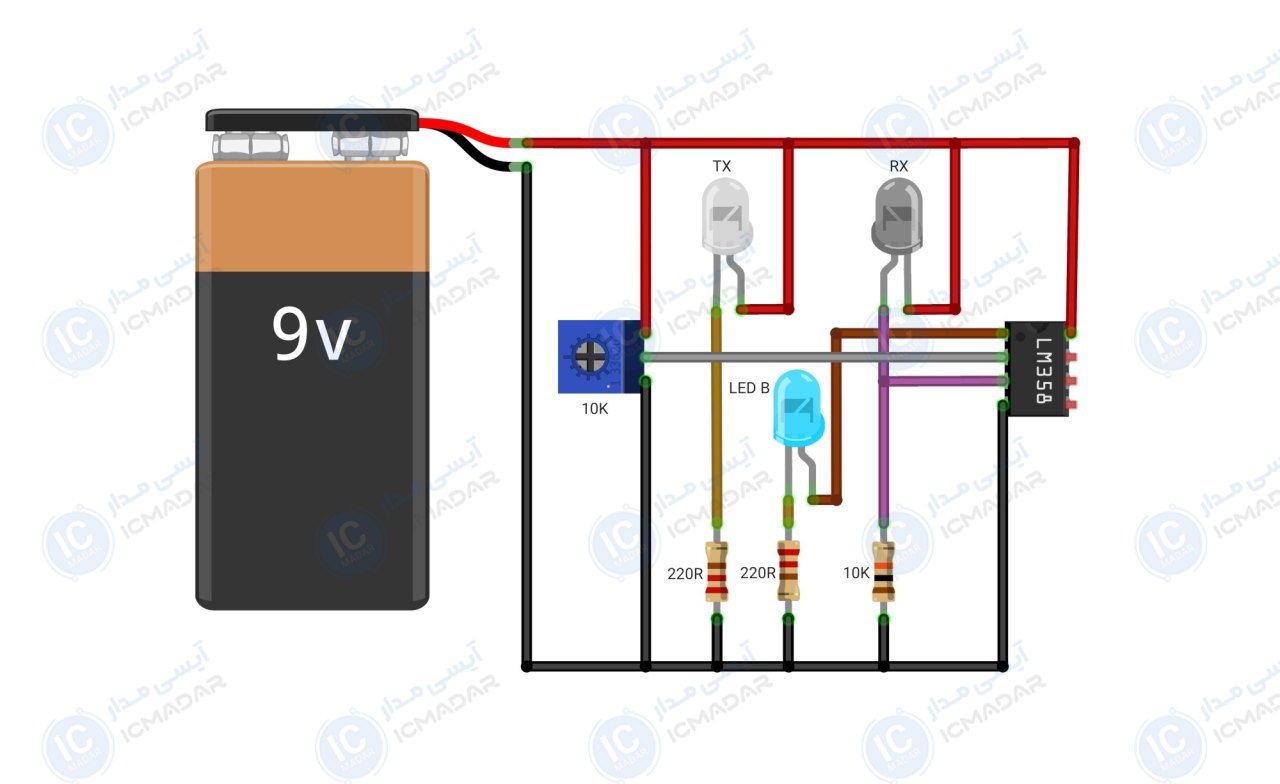

مدار تشخیص مانع
رباتهای اجتناب از موانع | باز و بسته شدن خودکار دربها | سنسور پارک خودرو
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : LM358
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 30 میلیآمپر
- • نوع سنسور : IR
- • فاصله تشخیص : تا 30 سانتی متر
- • نشانگر ال ای دی : دارد
- • تنظیم حساسیت : دارد
- • پی سی بی : 34 در 37 میلمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- ای سی LM358
- ال ای دی شفاف آبی
- سنسور فرستنده مادون قرمز
- سنسور گیرنده مادون قرمز
- مقاومت 220 اهم دو عدد
- مقاومت 10 کیلو اهم
- مولتی ترن 10 کیلو اهم ایستاده
آشنایی با قطعات مدار

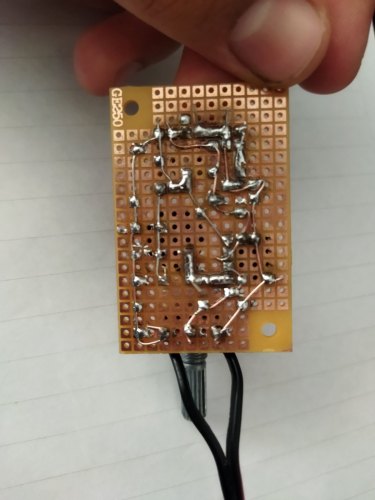

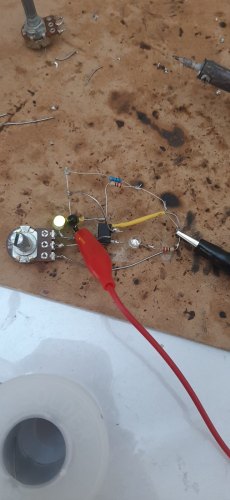

تا الان ۳ نفر این پروژه رو ساختند!
